220V電壓火線零線L經溫度商業保險

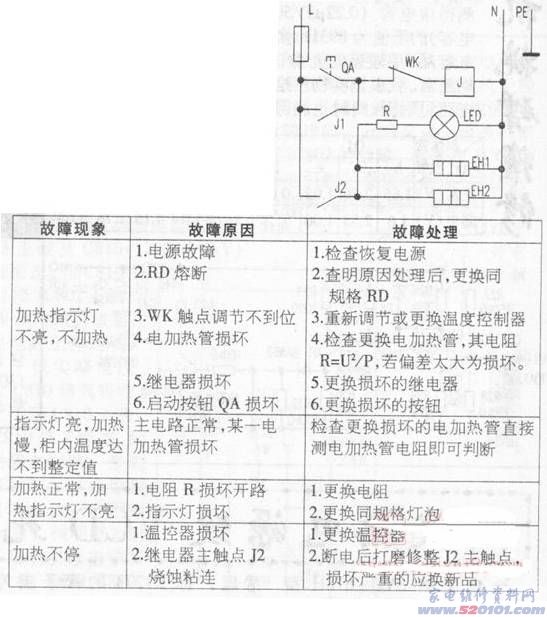

220V電壓火線零線L經溫度商業保險RD邊加個開關電源按鍵QA，按住QA，電壓經雙金屬式溫度控制板WK常閉點加至繼電器J電磁線圈上，繼電器J吸合，其常開觸點兒合閉，自維持為繼電器電磁線圈配電。與此同時接觸點J2合閉為電加熱管EH1、EH2配電，加熱顯示燈LED亮，標示消毒柜已經加熱。電源電路中電阻器R串連在加熱顯示燈中起降血壓過流保護功效。可調整溫度控制器WK，使消毒柜內溫度合乎消毒規定，其缺陷是姿勢溫度偏差偏大。電加熱管EH1、EH2輸出功率約為300W上下，各自安裝在柜里最底層和后背。
2.應用
(1)消毒柜開關電源耍有維護電線接頭。
(2)消毒柜周邊不可以放易燃性、易燃易爆物件。
(3)不能用濕手打開電源總開關。消毒結束先斷開開關電源，待柜里物件溫度降低后再拿消毒物件。
3.檢修
該型消毒柜電源電路簡易，關鍵常見故障及解決方式如表。
