方太牌臺風級人工智能技術型

該設備為方太牌臺風級人工智能技術型，其電路圖講解及檢修詳細介紹如下所示。
一、電路圖講解

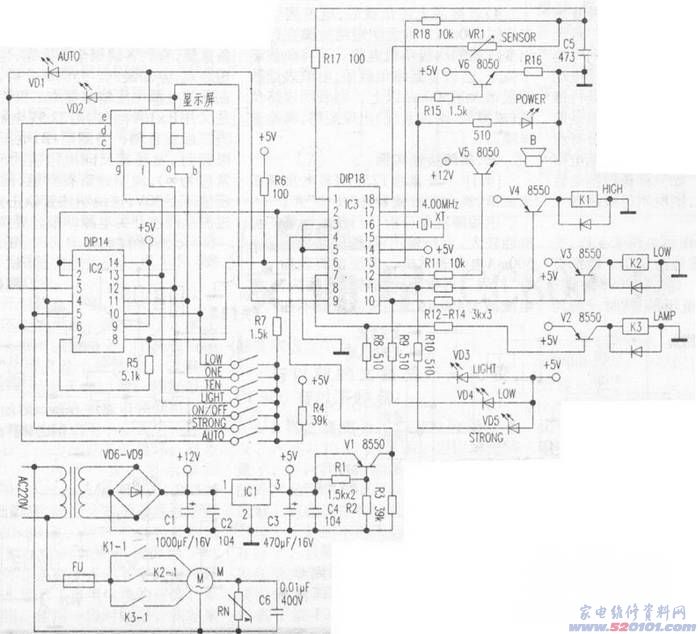

電電路原理圖如圖下所顯示：220v電壓鍵入，一路經10W變電器直流變壓器、橋式整琉、電容濾波，得到 12V電壓，經三極管v5(8050)給無源蜂鳴器B配電。該 12V直流電電壓通過三端穩壓管集成塊Ic1(L7805)導出 5V直流電電壓給數碼科技表明集成塊IC2、IC3及控制回路等配電。V1構成的延時電路使每一次啟動時給IC3④腳給予校準電壓。
另一路經保險絲管FU至轉速比控制回路繼電器K1、K2、K3相對應的觸點。那樣，受集成塊Ic3⑦、⑩、11腳導出的高低電頻操縱，完成快速、中等速度、低速檔操縱。
集成塊Ic3一切正常作業的主要標準：14腳 5v電壓，④腳校準電壓，15、16腳外接晶振電路XT(4MHz)及②腳外掛軟件的輕按鍵等均一切正常。客戶可自主設置油煙機工作中的時間，并在顯示器上表明出去，伴隨著時間的變化，顯示器上的數碼科技會慢慢減少至零后自動關機、還可以按AUTO鍵設置成全自動情況。
如輕按控制面板上的HIGH鍵，這時顯示燈(STRONG)亮，根據集成塊Ic3自動檢索、變換解決后，從11腳導出低電頻，三極管V4關斷，繼電器K1觸點吸合，電機M高速運行。同樣，中等速度、低速檔的設定全過程同樣。
二、維修案例
[例1]常見故障狀況：顯示器亮，但電動機不轉。
剖析與維修：顯示器亮，能開展時間設置，表明微電腦控制板工作中一切正常，關鍵查驗電機電源電路。觀查各元器件，發覺氧化鋅壓敏電阻RN已比較嚴重燒糊，保險絲管FU已斷且比較嚴重發黑。拆換成280V氧化鋅壓敏電阻后，安上2A保險絲管，插電并開展設定，即一切正常運行。
[例2]常見故障狀況：電機轉速比忽高忽低，無規則。
剖析與維修：該狀況表明一會兒快速繼電器觸點吸合，一會兒低速檔繼電器觸點吸合。很有可能緣故有：集成塊Ic3工作中不穩定，⑩、11腳導出脈沖信號不穩定；相對應操縱三極管V4、V3特性下降；繼電器欠佳等。
拆換三極管V4、V3、繼電器K1、K2等，常見故障依然。精確測量 12V、 5V電壓非常平穩。一般電惱電子器件不容易壞，使用4．43MHz晶振電路代用XT(4MHz)晶振電路后插電調試，工作中一切正常。
