臭氧產生電源電路開關電源由汽車繼電器K2常開接點K2

常見故障狀況：紅外線消毒作用一切正常，臭氧(O3)消毒殺菌沒法開展。

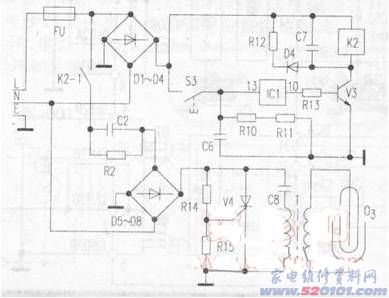

維修：很顯著常見故障在臭氧產生電源電路一部分，部分電源電路見圖下所顯示。

臭氧產生電源電路開關電源由汽車繼電器K2常開接點K2-1操縱。必須用品氧消毒殺菌時，按電源開關S3，電容器C6被電池充電，場效應管IC113腳為高電平，⑩腳導出也為高電平，該高電平經電阻器R13邊加個三極管V3b極，V3飽和狀態導通，汽車繼電器K2吸合，其常開接點K2-1合閉接入220V電壓至整流器全橋D5～D8。經其整流后導出直流電壓向電容器C8電池充電，與此同時該直流電壓經電阻器R14、R15構成的分壓電路分壓電路后做為晶閘管管V4的開啟工作電壓加于開啟電級，晶閘管管V4導通，C8經V4及高壓脈沖變電器T初中級充放電。因為V4持續導通／截至；C8持續充放電／電池充電，在次級線圈磁感應出數干伏高壓脈沖，談高壓脈沖加于臭氧管兩金屬電極間，使氣體水解轉化成臭氧對物件開展消毒殺菌。臭氧消毒沒法開展，應查汽車繼電器K2已一切正常吸合，其常開接點K2-1已接入，表明場效應管IC1、電容器C6、三極管V3等末毀壞，然后查驗整流器全橋D5～D8輸出電壓一切正常。猜疑晶閘管管V4毀壞或電容器C8毀壞而沒法充／充放電。拆下來V4查驗損壞，用同型管拆換后恢復過來。
