天然氣熱水器電源電路分析

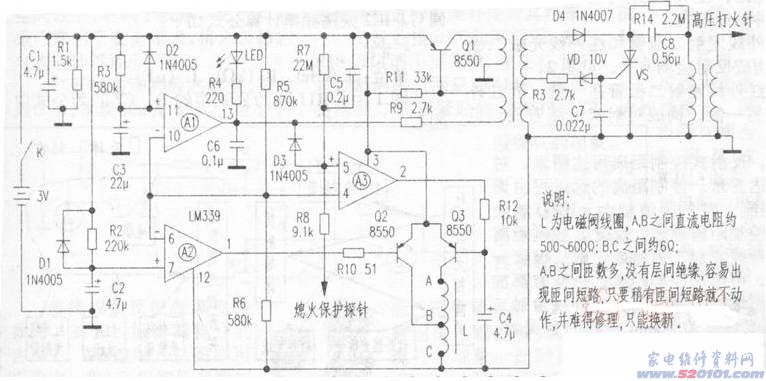

天然氣熱水器是較常用的小電器。各種各樣牌子的控制回路各有千秋，現以圖下的“輝煌牌”天然氣熱水器電源電路開展分析，以供閱讀者參照。
LM339是一種電源電壓融入區域寬的四電壓跟隨器。優勢是2個輸入直流電壓差超過10mV，就能使輸出直流電壓旋轉，因而該IC很多應用在天然氣熱水器控制回路中。
電源電路中的電壓比較器A1為操縱造成髙壓打火用；A2、A3為運行電磁閥用。圖內的電磁閥電磁線圈L由兩線圈串連構成。A、B中間用φ0．1mm絲包線繞約4000～6000匝，B、c中間用φ0.23mm絲包線繞約150～200匝。要讓電磁閥打開，兩一部分電磁線圈中務必與此同時都是有電流根據；一旦運行后，其保持電流不大。
當打開電熱水器出水量閘閥后，充足的壓力就可使圖內壓力連動電源開關K接入，這時A1的同相輸入端(11腳)因c3原始電池充電，其工作電壓小于⑩腳。這時輸出端13腳處在低電位，震蕩管Q1振蕩，造成髙壓點火。因為D3的鉗位功效，A3的正相輸入端⑤腳為低電位，輸出端②腳也為低電位，Q3正偏導通，電磁閥電磁線圈L中有電流根據造成吸附力，但不可以打開電磁閥；與此同時A2的同相輸入端⑦腳因C2電池充電原始肘處在低電位，因而輸出端①腳為低電位，為Q2給予正偏，使Q2關斷。電磁閥B、C電磁線圈中有很大的電流，這兩一部分電磁線圈造成的吸附力累加，電磁閥才可以打開。一旦打火取得成功后，熄火保護裝置探頭因高溫造成正離子電流(這時點火已終止，A1輸出端已將高電位，D3無鉗位)，因而A3的同相輸入端⑤腳仍為低電位，為Q3再次關斷給予確保。通過約5～6秒的髙壓點火時間后，C3巳充裕電，A1的輸出端13腳變化為高電位，震蕩點火終止，運行標示LED也滅掉。當C2充裕電，A2正相輸入端⑦腳為高電位時，輸出端①腳變化為高電位，Q2截至，電磁閥電磁線圈中僅有Q3給予的小電流來保持打開。應用全過程中，若發生發動機熄火，正離子電流消退，A3的正相輸入端⑤腳變化為高電位，輸出端②腳為高電位，Q3截至，將電磁閥關掉，發動機燃燒室中不容易充斥著天然氣。
