BIM技術在建筑、市政、機電等行業的應用

       一、憶往昔

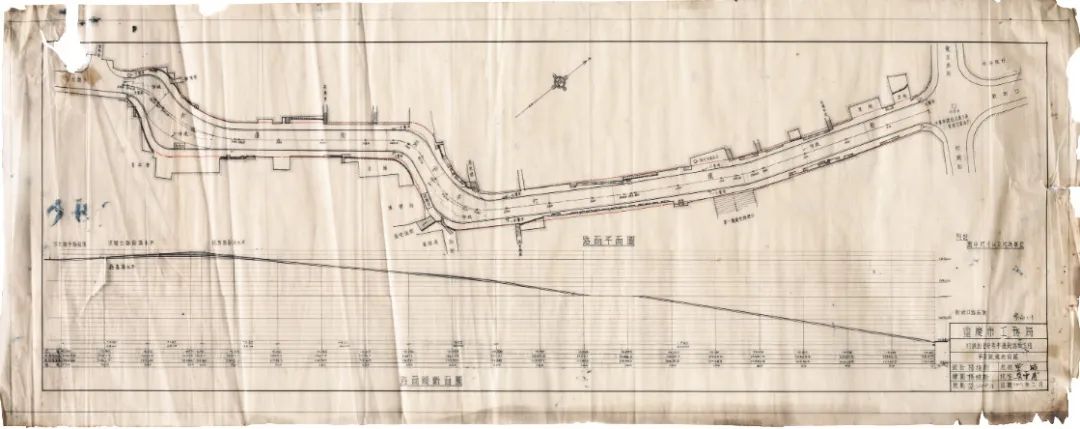

       回顧70年來，市政府成立了重慶設計院，以徐尚志大師為代表的第一代設計院人民開創了重慶設計院蓬勃發展的序幕。一代又一代的城市庭院人民努力工作，愿意鋪路石，從手繪圖紙到電腦繪圖，繼承了追求卓越的工匠精神，不斷為城市建設做出貢獻，建設宜居城市。







       二、看今朝

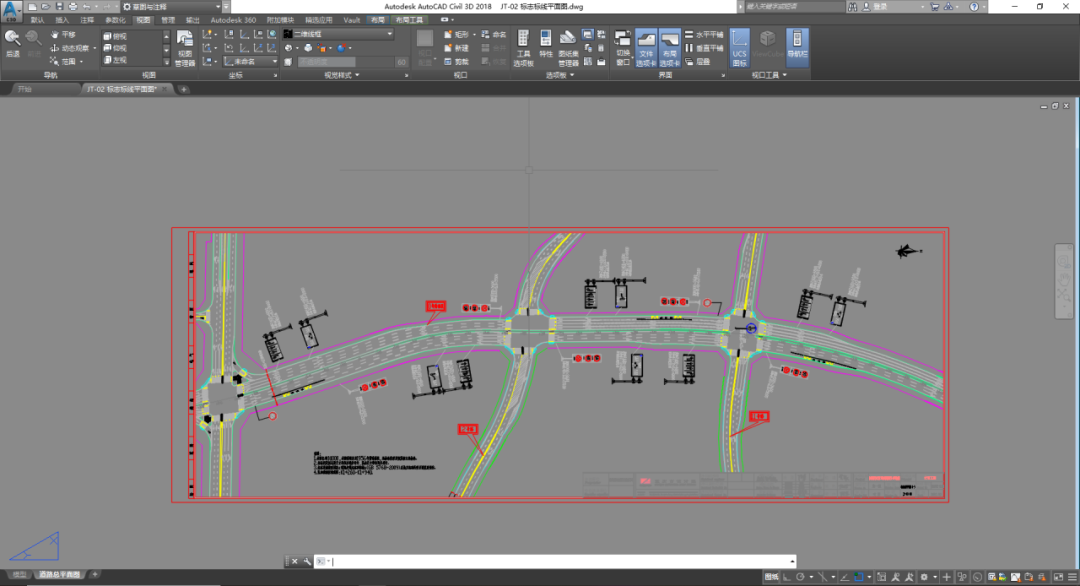

       隨著時代的變遷，重慶設計院力爭從手繪工程圖到計算機輔助設計(Computer Aided Design)，再到現在的建筑信息模型(Building Informotion Modeling)，不斷改進設計工藝。



       BIM項目計劃、決策、設計、施工、運營等過程是在項目全生命周期或各階段創建、維護和應用建筑信息模型。BIM技術是計算機輔助設計(CAD)基于技術開發的多維模型信息集成技術是一種新型的數字信息技術，可以在城市道路設計中集成建筑工程的相關數據信息，從而構建相應的工程數據信息模型，方便城市道路設計，提高城市道路設計的效率和質量。



       1、BIM技術實施路線



       目前，市政工程三維設計主要基于Autodesk、Bentley、Dassault三個平臺，團隊通過對比分析選擇Autodesk平臺。Autodesk該平臺包含許多三維設計、分析、管理等軟件，如Autodesk Civil 3D、Revit、Autodesk Infraworks等等。通過不同軟件的協同工作，完成道路、橋梁、隧道、交通等不同專業之間的協同設計，形成一套適合市政工程的BIM技術實施路線。

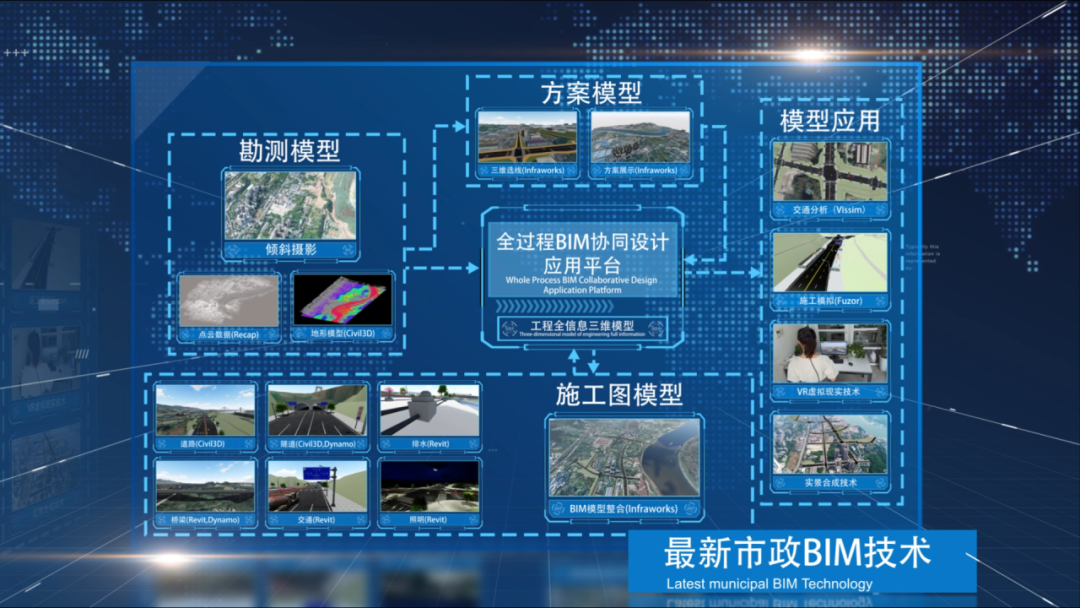

   市政BIM技術路線



       2、BIM技術創新應用



       01. 傾斜攝影

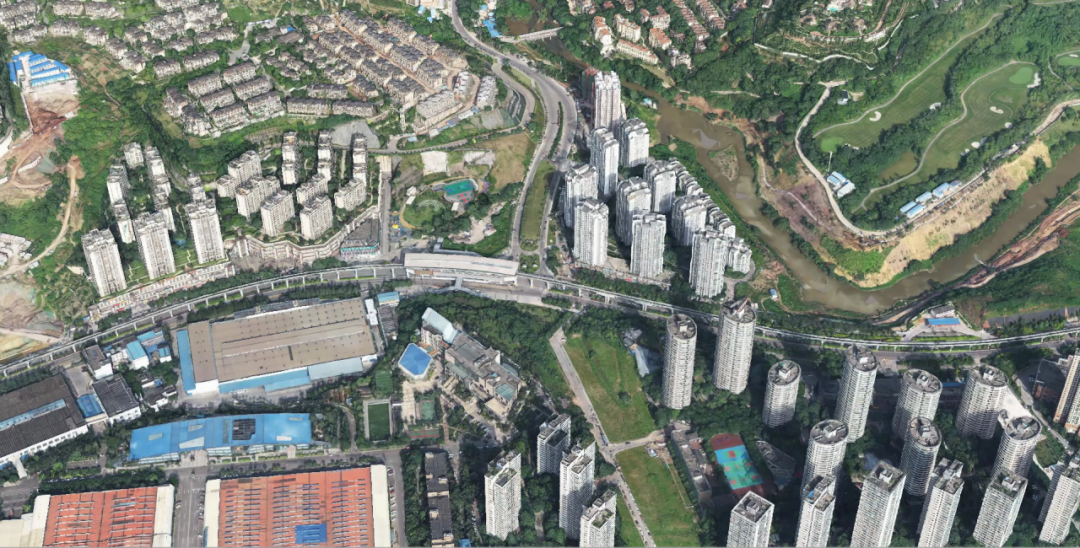

       在初步勘察階段，利用無人機傾斜攝影技術生成項目沿線的真實場景模型，協助評估項目區地形、軌道、建筑地塊、河流環境等施工條件的影響，促進初步方案的溝通和討論，為后續設計提供可靠的參考。





       02. 碰撞檢查

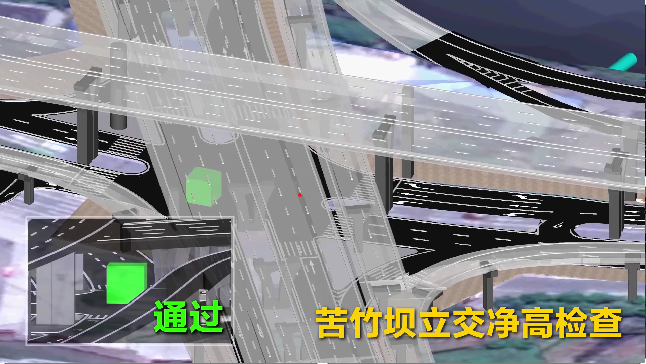

       應用Navisworks軟件模擬駕駛過程，檢查車輛與周圍結構的碰撞，驗證立交匝道凈空是否符合規范要求，根據碰撞結果生成碰撞報告，為設計師提供參考。

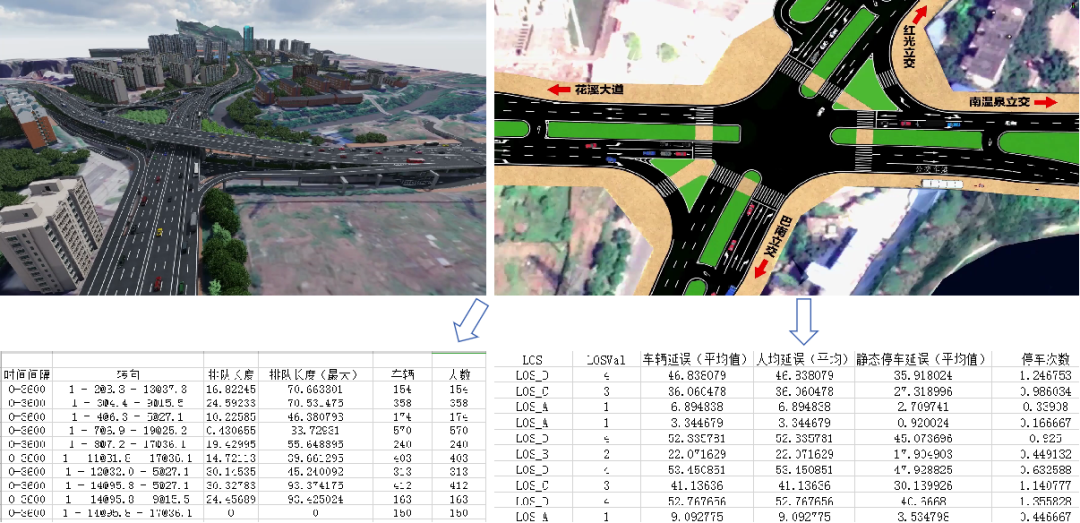

       03. 交通模擬



       應用Infraworks軟件，結合VISSIM交通分析軟件，模擬分析復雜區域的交通流量，輸出分析表，驗證設計合理性，輔助設計和完善交通組織方案。

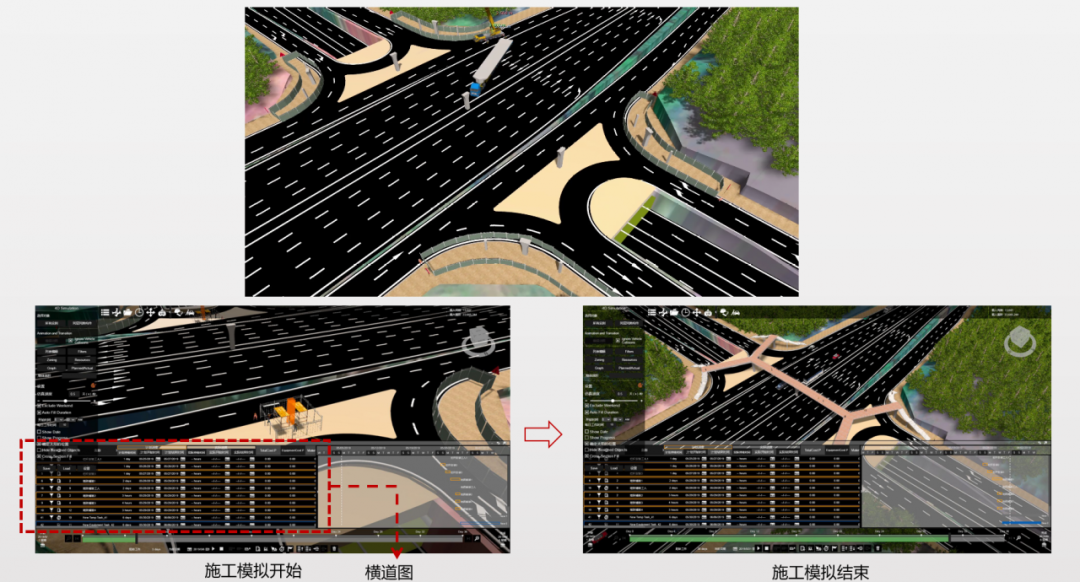

       04. 施工模擬



       應用Navisworks軟件結合Fuzor根據項目施工進度計劃，軟件在3D在模型的基礎上增加時間維度，生成橫道圖，形成最終的施工進度模擬，輔助后期施工組織設計，形成BIM全生命周期的重要組成部分。

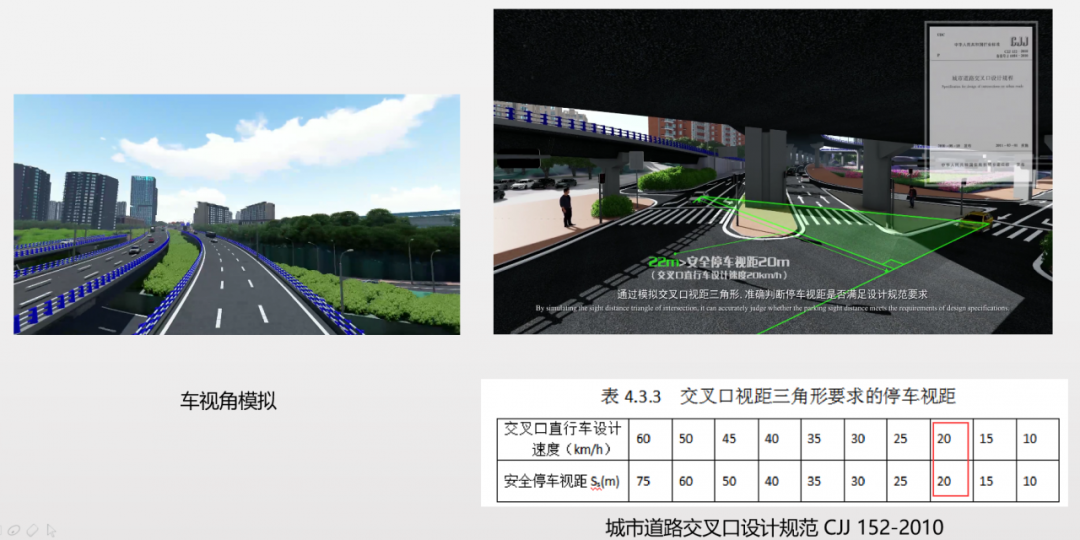

       05. 視距分析



       通過Civil3D與Infraworks利用B對擬建工程匝道分流、匯流、交叉口進行行車輛模擬、視距分析IM模型的三維可視化特點，及時發現錯誤，提高設計效率。

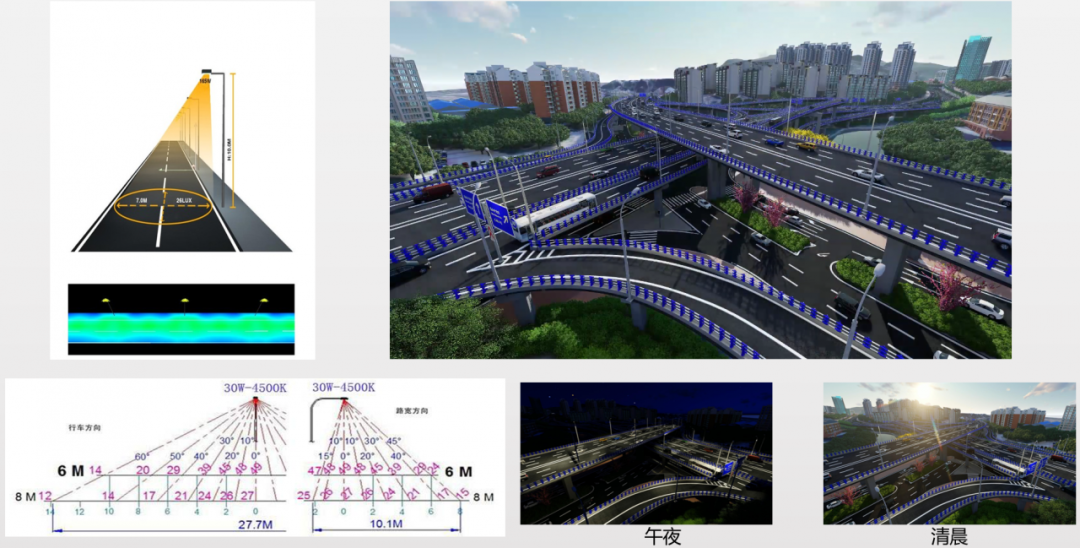

       06. 光模擬與分析



       應用Infraworks 對高架橋和立交部位進行光線模擬和分析，并生成光線分析報告。提前控制擬建工程的電照功能，預防和控制光污染，為路燈的選擇和布置提供參考。





       07. VR虛擬體驗



       利用BIMV進行三維可視化R虛擬漫游通過便捷的移動終端將大數據終端的設計意圖傳遞給現場人員，縮短了溝通距離，提高了溝通效率，可以通過掃描二維碼提前體驗項目完成后的效果。



       三、新征程

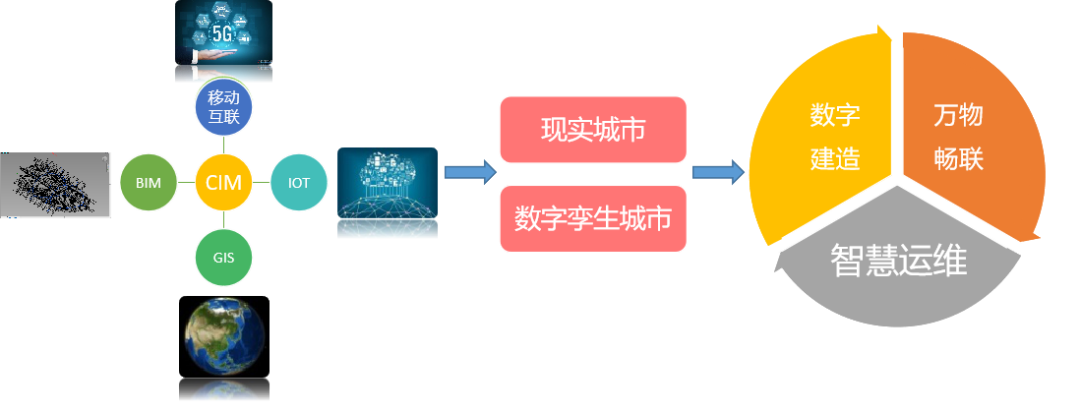

       BIMB技術在建筑、市政、機電等行業的應用不斷體現IM市政工業也在向信息化、大數據等方向發展。隨著市政信息化進程的推進，提出了城市信息模型(City Information Modeling)概念，并開始建立信息數字城市。



       數字城市代表了城市信息化的發展方向，是促進全國信息化的重要手段。數字城市地理空間框架不僅是城市空間基礎信息平臺，也是國家空間數據基礎設施的基本組成部分。它是信息集成的載體，是數字城市不可或缺的基礎支持。



       數字城市是城市信息化的重要組成部分，也是城市信息模型(CIM)的重要基礎。城市信息模型(CIM)是基于城市信息數據建立三維城市空間模型和城市信息的有機綜合體。在數據類型方面，CIMG是由大場景組成的IS數據 BIM數據構成，屬于智慧城市建設的基礎數據。CIM通過建設龐大的城市級市政工程B，可以實現這一目標IM模型和巨大的城市級住宅建筑群BIM模型；構建重慶獨立坐標系GIS系統；集成GIS系統與市政、建筑BIM模型系統；構建大數據管理平臺，托管前期建立的BIM GIS大數據。





       BIM數字城市三維建模技術的應用是數字城市發展的新變化。大量的數據共享和精確的三維模型組件實現了各專業和環節之間的無縫信息連接和溝通，為數字城市管理提供了更快、更準確的數據支持。BIM技術與CIM管理平臺的整合必將為數字化、信息化城市的發展帶來新的活力。



       經過70年的風雨洗禮技術變革，重慶市設計院已經踏上了新的征程。市政工程BIM模型與BIM管理平臺的結合為項目的全生命周期管理提供了有利的手段。利用我院大量市政工程BIM模型，建筑工程BIM模型與GIS整合系統，打造具有自主產權的數字底板，為市院留下寶貴財富。

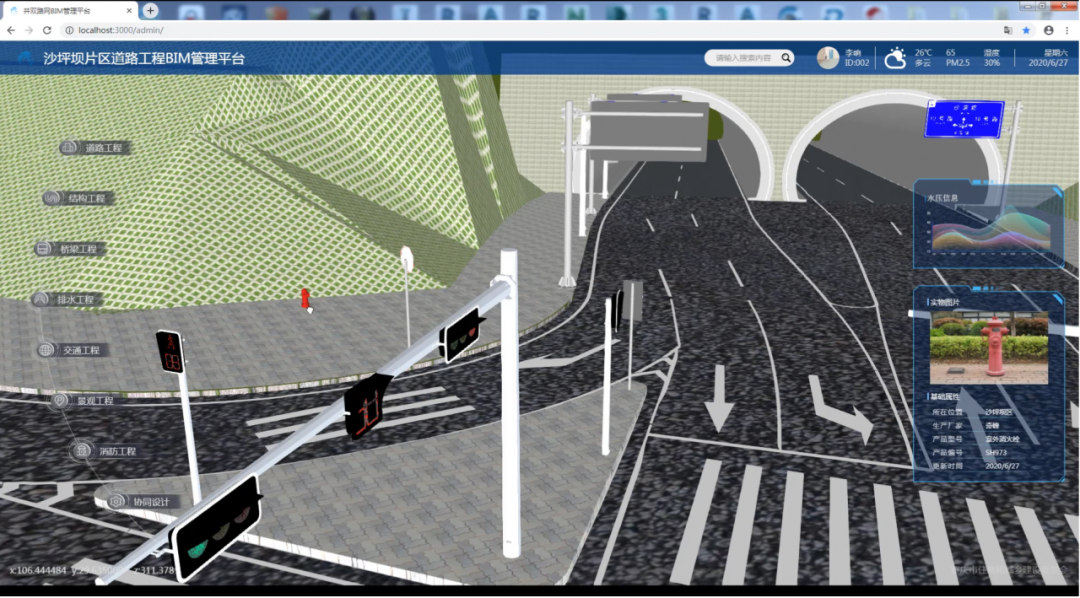

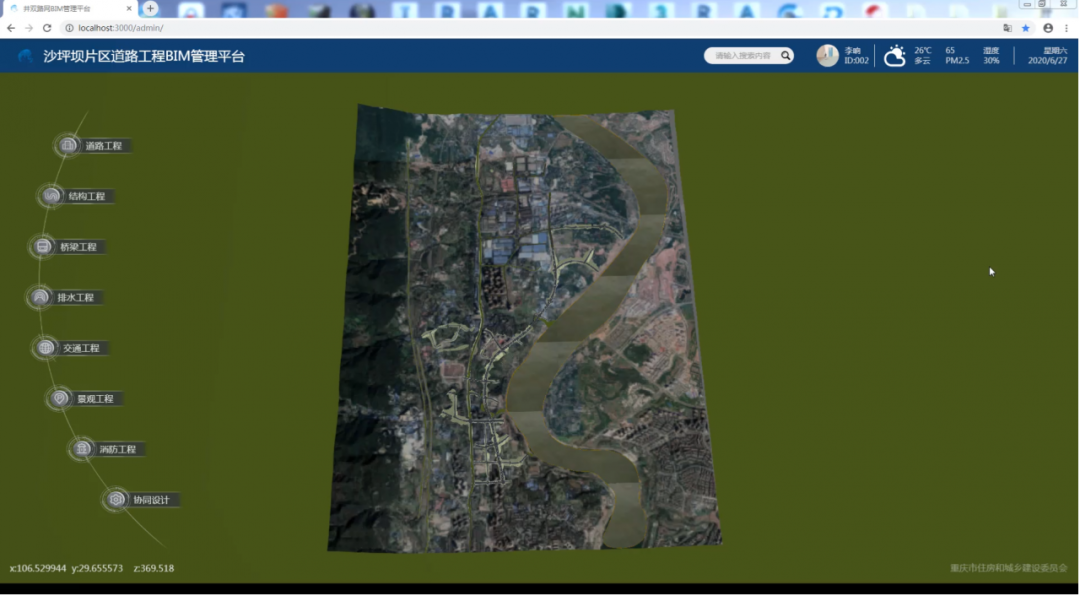

   重慶市設計院市政工程BIM管理平臺



       重慶設計院始終緊跟時代潮流，勇往直前，全力滿足城市發展需要，不遺余力地建設宜居城市。恰逢70歲生日，我院在數字化進程中邁上了新臺階。為了滿足重慶數字孿生城市和智慧城市的建設需求，我院很榮幸參與建設，為重慶的數字底板做出貢獻，留下了豐富多彩的一筆。



       全市大量傾斜攝影模型，BIM模型數據和GIS城市信息模型(CIM)管理平臺，為數字城市底板奠定基礎，連接物聯網大數據，為CIM平臺注入血液，使數據信息流動，實現城市安全數據的實時監控，掌握城市的實時動態，使城市更智能、更方便、更宜居。

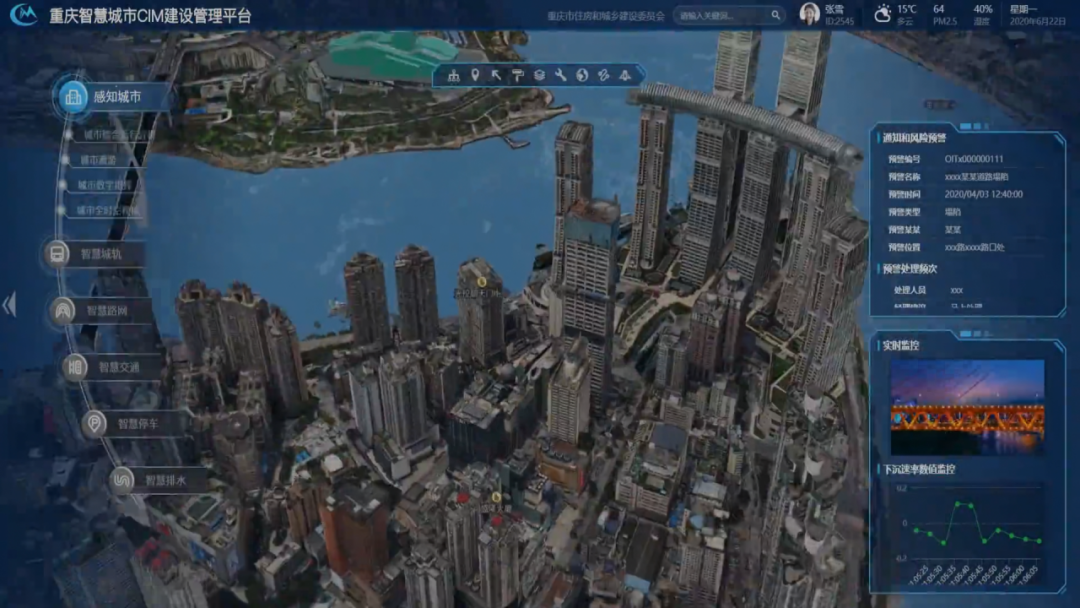

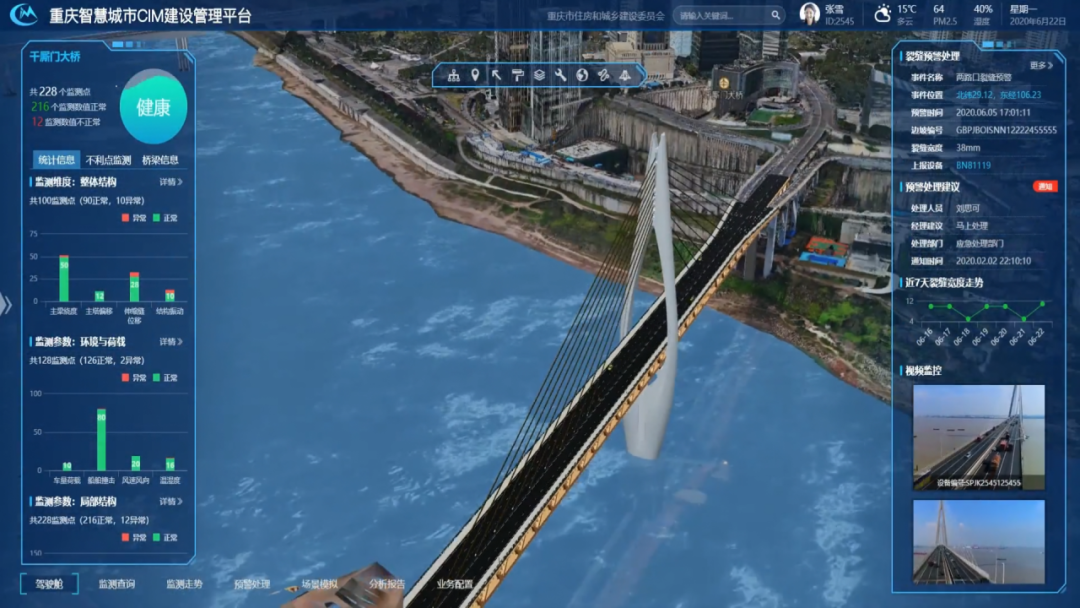

   重慶智慧城市CIM建設管理平臺




七十年春華秋實



我們不忘初衷，追求夢想



七十年的苦路藍縷



我們只爭朝夕不辜負青春



風雨七十載



與時俱進



我院市政工程數字化進程已在路上



城市數字化、智能化進程



已揚帆起航

   (重慶市設計院)
