振蕩電流經電流量檢驗電磁線圈1T1抽樣、1D1半波整流后,經

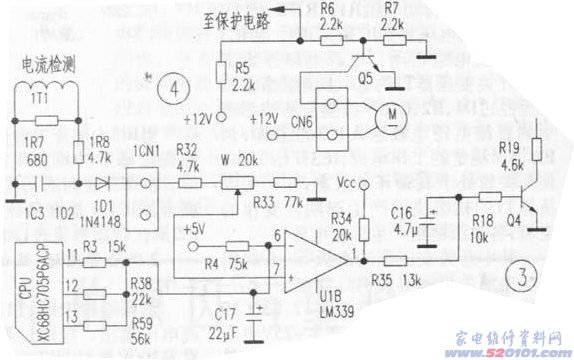

依據常見故障狀況剖析，該常見故障出在功率操縱電平電源電路。有關原理圖如下圖3所顯示，振蕩電流經電流量檢驗電磁線圈1T1抽樣、1D1半波整流后，經功率調節電位器W調節輸出至電壓跟隨器U1B(LM339)同相鍵入端⑦腳產生電流量抽樣電平，由功率調節電位器W控制精度最大擋的加溫功率為1300W。根據“提升”或“減少”按鍵來調節功率尺寸。CPU的11、12、13腳便會輸出不一樣狀態值，進而決策正相反鍵入端⑥腳功率調節電平，經輸出端①腳輸出，三極管Q4變大而產生功率操縱電平。
關閉電源，查驗功率操縱電平電源電路各相關元器件時，發覺功率調節電位器w碳膜破裂。導致抽樣電流量不可以輸至U1B的⑦腳，造成功率操縱電平電源電路不可以正常的工作中造成上述常見故障。拆換W(20k)后常見故障即清除。
但拆換電位器W后，需開展調節，使電磁灶的輸出功率合乎原機規定，方能交付使用，具體做法如下所示：
1．在電源板安上250V／10A保險絲管；2．在電磁灶鍵入開關電源控制回路串入一只0～20A交流電流表或裝進功率計；3．在灶表面置放φ200mm～240mm并盛滿冷水的炒鍋；4．按住電磁灶“開／關”功能鍵，挑選最大加溫擋，用大號螺絲起子細心調節電位器W(順時針方向調節電阻值擴大，輸出功率減少)，使電流表讀數為8A或功率計讀值為1300W后，調節自即日起進行。
