高頻率諧振電路常見故障清除

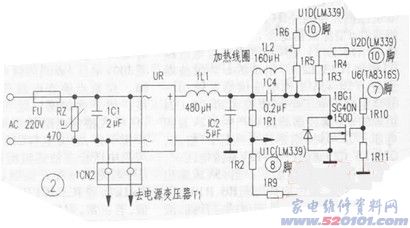

依據常見故障狀況剖析，該常見故障產生在高頻率諧振電路較多見。有關原理圖如下圖2所顯示，接入開關電源，220V溝通交流電壓經保險絲管FU、整流橋堆UR整流器，由高頻率扼流線圈1L1、電容1C2過濾導出約300V直流高壓電源，向加熱電磁線圈1L2、串聯諧振電容1C4和功率大的場效管1BG1構成的高頻率諧振電路配電。當1L2的電感器量為160uH、1C4的電容量為0.2uF時，其振蕩工作頻率約為28kHz。1BG1經鼓勵、振蕩，在高頻率諧振電路造成高頻率交替變化大電穿過1L2，使放到加熱電磁線圈表面的炒鍋發燙。
關閉電源后查驗1L2、1C4、1BG1等元器件，發覺1C4電容量顯著減少，造成諧振電路比較嚴重失諧而使加熱溫度提不上。換用電容量為0．2uF±5％、抗壓超過1500V的聚丙稀電容后，插電調試，電磁爐加熱溫度恢復過來，常見故障清除。
提示留意，確定1C4容積減少、無效或走電時，應立即拆換，不然會造成功率大的場效管1BG1穿透燒毀，乃至殃及推動電子器件TA8316S毀壞。
