模糊控制電飯鍋為例子

模糊控制電飯鍋選用已干固入程序流程的微控制器，根據雙向溫度傳感器檢驗和模糊邏輯操縱，能綜合操縱煮飯的吸濕、加溫、燒開、燜飯、二次加溫、隔熱保溫等全過程．并相對應操縱煮飯的輸出功率、時間和溫度，可以煮優異、香、味、質出眾的白米飯；還能夠進行非常容易溢鍋的熬粥、熬湯、蒸燉、煮飯、煮奶等工作中。
模糊控制電飯鍋的結構特征與傳統式電飯鍋構造基本相同，關鍵從外體、外鍋、內鍋、后蓋板、面蓋、電加熱盤、溫度傳感器、操作面板、電腦上系統控制板等組件構成。鍋一般配有2個傳感器，在其中底鍋傳感器檢驗室內溫度、溫度的默認值及在加溫全過程的任意值和內鍋的溫度彈性系數等；蓋子傳感器則用以檢驗室內溫度和水蒸汽的溫度，可以辨別出白米飯所在的工藝流程環節，特別是在可合理辨別在燜飯工藝流程中白米飯的溫度。

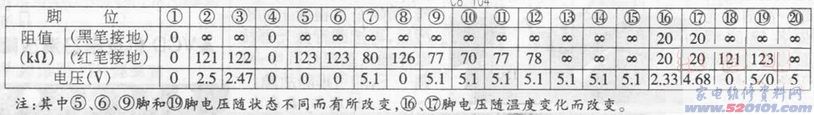

文中以三源牌模糊控制電飯鍋為例子，詳細介紹其原理及常見故障維修，依據實體制作的電路圖見圖下所顯示，用DT9208A 數字萬用表測量的有關主要參數
見附注，僅供參考。
一、電路基本原理
1．開關電源電路直流穩壓電源電路由環形變壓器TB、D1—D4、C3、C14、C4、C5、R1、ZD1等元器件構成。220V交流電經變電器TB轉換為10．5V交流電流，由D1-D4整流器各電容濾波后，一路經D6、R2、C7送至IC⑦腳的過零檢驗電路，一路給汽車繼電器J配電，另一路經ZDl穩壓管后給集成化電路配電。
2．數字鍵盤電路由隔熱保溫／撤消鍵SWARM、煮粥／熬湯鍵SCONG、煮飯／蒸燉鍵SCOOK、C9、R8、R9、R10構成、SWARM鍵按F時鍵入0脈沖信號，SCONG、SCOOK鍵按住時與R8、R9、R10開展分壓電路，以供單片機設計鑒別。
3．表明電路由WARM(隔熱保溫)、CONG(煮好)、COOK(烹煮)和R3構成，用以標示系統軟件的各種各樣情況。
4．溫度檢驗由C10、R6、CN3(BUT)和C11、R7、CN2(TOP)構成底鍋和蓋子溫度檢驗電路。
5．輸出功率推動電路由R4、Q1、J構成。
二、常見問題維修
1．整體不工作中核查為5V穩壓管ZD1輸出功率負載工作能力偏小而毀壞，使電路無5V開關電源。使用7805略改電路代用后一切正常。
2．插電后WARM燈亮了，按住煮飯鍵后全部燈不閃，不煮飯核查為電源插頭接觸不良現象而致。
3．插電后燈亮，按住煮飯鍵，燈亮了，但不煮飯拆卸后蓋板發覺按住煮飯鍵后聽不見汽車繼電器吸合聲，查IC19腳工作電壓、R4、Q1均一切正常，查證為汽車繼電器電磁線圈短路，原接觸點輸出功率為AC220V／10A，現更換為AC220V／15A的汽車繼電器后一切正常。
4．煮飯糊剖析將會為傳感器毀壞，用數字萬用表測其電阻值為42k上下，拿手握緊升溫后，電阻值能縮小，未損壞。后將CN2、CN3插下去后不會再煮糊飯。
5．煮夾生飯查蓋子傳感器導線因緊靠內鍋，長期性受高溫烤而破裂。用絲包線套上高溫蠟管聯接后一切正常。
6．煮飯不太熟且機殼比平時發燙查電路一部分沒有問題，系內鍋形變而致，用木槌輕拍整修后改進。
總結：模糊控制電飯鍋與傳統式電飯鍋對比，不但有機械設備控制系統，還提升了電腦控制板，因此要從集成ic配電、溫度傳感器、繼電器原理圖及其結晶XTAL、環形變壓器配電等各個方面綜合性維修。除此之外，因電路操縱一部分裝在底鍋下邊，因此既要避免電路板及元器件受高溫烤制毀壞，又要留意不可以返潮，才可以確保電飯鍋一切正常應用。
