該型紅外信號暖風機選用PTC瓷器發熱元器件、集成化電路控制集成ic和紅外信號技術性,具備熱轉化率高、提溫快速和超溫維護作用等特性。壁挫式更適用家中屋子總面積較小的客戶。

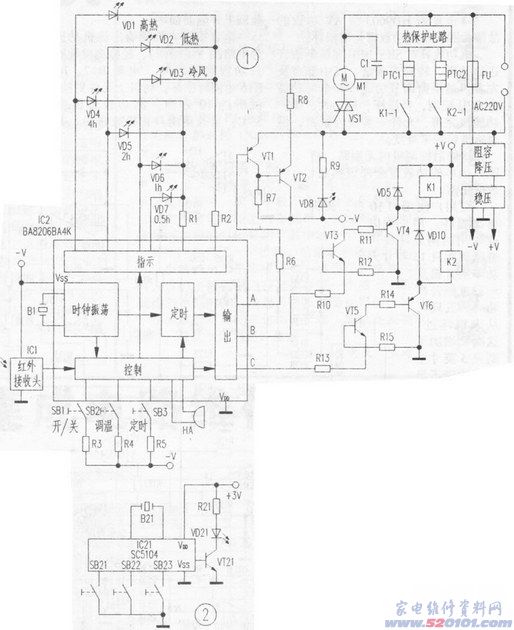

圖1 格力空調QG20B掛壁式暖風機電路原理圖
一、原理
該暖風機電路基本原理如下圖1所顯示。圖內IC1與紅外接收頭部件,用以接受紅外信號命令數據信號。IC2為專用型控制集成化電路BA8206BA4K,內部包含鐘表震蕩、控制、按時、標示和輸出等單元電路。VD1—VD3為運行狀態顯示燈;VD4~VD7為按時時間顯示燈;VD8為指示燈。旋鈕開關SB1~SB3各自為“開/關”、“控溫”、“按時”控制鈕。HA為無源蜂鳴器;M1為風機電饑;VS1為電動機控制可控硅:VT1、VT2組b戈晶閘管開啟電路。C1為風扇電機啟動電容。PTC1、PTC2為2組瓷器發熱元器件,各自由K1、K22個汽車繼電器器控制。電子管VT3-VD6各自構成2個汽車繼電器的控制推動電路。溝通交流220V電壓經阻容降壓、整流器穩壓管后,輸出-V和 V雙路直流電壓,做為控制電路的工作中開關電源。
智能遙控器電路基本原理如下圖2所顯示,IC21為編號集成化電路SC5104,內部包含鐘表震蕩器、控制、編號、輸出等單元電路。VT2為推動電子管,VD21為紅外線發送二極管,R21為功率電阻。SB1~SB3各自為“開/關”、“控溫”、“按時”控制按鍵開關。
整體電路工作中流程如下所示:
1.當按壓智能遙控器上的某一按鍵時,編號集或電路IC21將該命令編號后根據紅外線管VD2發送出來。
2.暖風機服務器電路的紅外接收頭IC1接到紅外信號后,送進專用型控制集成化電路IC2,經編解碼復原該命令,根據控制單元電路使:(1)輸出單元電路相對應的輸出端去運行后面電路工作中;(2)標示單元電路推動發光二極管作相對應標示;(3)傳出按時命令,運行按時單元電路工作中。
3.若立即按壓暖風機服務器上的功能鍵,則該命令直接進入IC2,控制實際效果與遙控器同樣。
4.暖風機運行后,IC2輸出端A為輸出負級性數據信號,使電子管VT1、IC2陸續關斷,開啟雙向可控硅VS1關斷,風扇電機M1旋轉。這時:當按壓“控溫”鍵挑選“冷氣”擋時,IC2輸出端B、C均為零脈沖信號,汽車繼電器K1、K2均不吸合,2組瓷器發熱元器件PTC-1、PTC2均不工作中。當挑選“低燒”擋時,IC2輸出端B為負工作電壓,使VT3、VT4關斷,K1吸合,一組瓷器發熱元器件PTC-1插電發熱。輸出端C仍為零,K2仍不吸合,PTC-2仍不工作中。當挑選“高燒”擋時,IC2輸出端B、C均為負工作電壓,這時,K1、K2均吸合,PTC-1、PTC-2也都插電發熱。
5.當電路出現異常時,暖風機內溫度出現異常上升,熱維護電路姿勢,斷開PTC-1、PTC-2的電流量通道。
6.當按壓“按時”鍵時,IC2內的定時單元電路運行工作中,對輸出和標示單元電路開展控制。
二、常見問題檢修
1.暖風機插電后無反映,全部顯示燈均沒亮。常見故障緣故多見為開關電源推動電路板上的熔斷絲FU燒壞而致。
2.出排風量顯著減少。常見問題緣故是進氣口灰塵過多,以至自然通風不暢。
3.只出冷氣而無暖風。此常見故障表明2組PTC瓷器發熱元器件均未工作中,一般是過熱使熱維護電路姿勢或毀壞而致。
4.智能遙控器喪失遙控器作用。這類常見故障經常是紅外線推送或接受電路有什么問題,如紅外線推送二極管毀壞或者紅外接收管毀壞;有時候是智能遙控器內充電電池沒電或接觸不良現象而致。
