MC-PY18B電磁爐電路故障剖析
一、啟動,無源蜂鳴器長響后全自動校準
故障剖析： 發生此故障,主要是IGBT溫度測量電源電路,炒鍋溫度測量電源電路或主控芯片IC出問題,下邊詳細介紹其檢修方式。 故障分辨： ①為了更好地盡早找到故障點，大家只需測量下列各點電壓是不是一切正常，就可以明確故障的范疇。下邊是各點的電壓的恰當值。 ②IGBT溫度測量電源電路----主IC-16腳——電壓值：0.53V ③炒鍋溫度測量電源電路----主IC-17腳——電壓值：0.31V
（一）、IGBT溫度測量電源電路故障 查驗流程: ①把IGBT溫度傳感器從板上焊出來,用數字萬用表測量電阻器電阻值,常溫狀態溫度傳感器的電阻值是100K歐。因為溫度傳感器選用的是負溫度系數原材料,其電阻值會由于環境溫度的升高而降低，在測量中假如測量數值0歐或是電阻值無窮,就表明溫度傳感器早已短路故障或是短路,把溫度傳感器卸下來,換掉新的同樣型號的溫度傳感器.通電調試一切正常,故障排除。 ②假如在以上的前1步里都不可以處理故障，那麼就務必通電對電源電路開展剖析。一般發生此故障時在主控芯片IC的第16腳的電壓基本上貼近5V或0V，標準值為0.53V。假如測量到的電壓一切正常，表明前面溫度測量電源電路一切正常，故障點就在主IC上，換掉新的同尺寸的IC，通電調試一切正常，故障排除。 ③假如在上一步中測量到的電壓異常，大家就用萬用表電阻檔查驗R4、C1是不是損壞，,把損壞的電子器件拆換，故障可排除。假如以上的電子器件都沒有問題，而故障都還沒獲得處理，大家還可以明確是主控芯片IC已壞，拆換后故障可排除。
（二）、炒鍋溫度測量電源電路故障 查驗流程: ①把炒鍋溫度傳感器插子從板上拔下來,用數字萬用表測量其電阻器電阻值,常溫狀態溫度傳感器的電阻值是100K歐。因為溫度傳感器選用的是負溫度系數原材料,其電阻值會由于環境溫度的升高而降低。在測量中假如測量數值0歐或是電阻值無窮,就表明溫度傳感器早已短路故障或是短路,把溫度傳感器卸下來,換掉新的同樣型號的溫度傳感器，通電調試一切正常。 ②假如在上1步中不可以處理故障，那麼就務必通電對電源電路開展剖析。一般發生此故障時在主控芯片IC的第17腳的電壓基本上貼近5V或0V，標準值為0.31V。假如測量到的電壓一切正常，表明前面溫度測量電源電路一切正常。故障點就在主IC上，換掉新的同尺寸的IC，通電調試一切正常，故障排除。 ③假如測量到的電壓異常，大家就用數字萬用表測量R5、R51、C2是不是損壞，把有什么問題的電子器件拆換，故障可排除，假如以上的電子器件都沒有問題，而故障沒有排除，大家還可以明確是主IC早已損壞，拆換后故障可排除。
二、沒有18V、12V、5V電壓導出（低電壓電路故障）
查驗流程： ①沒有18V的開關電源導出。最先大家用數字萬用表測量Q7的集電結是不是有28V的電壓鍵入，如果有，請查驗R48、C26、EC13、EC14、Z5、D2、Q7是不是有什么問題，把有問題的電子器件拆換，故障可排除。假如Q7的集電結沒有電壓鍵入，大家再測量變電器的次級線圈是不是有電壓導出，如果有，就表明D2早已損壞，請拆換。要是沒有電壓導出，就表明變電器早已損壞，拆換后故障右排除。 ②沒有12V電壓導出。首稱大家先測量Q8的集電結是不是有26V的電壓鍵入，如果有，而沒有12V的電壓導出，請查驗Q8、EC16、EC15、Z6是不是有什么問題，把有問題的電子器件拆換，故障可排除。假如Q8的集電結沒有電壓鍵入，大家再測量變電器的次級線圈是不是有電壓導出，如果有，就表明D3早已損壞，請拆換。要是沒有電壓導出，就表明變電器早已損壞，拆換后故障可排除。 ③沒有5V電壓導出。最先大家測量7805是不是有11V的電壓鍵入，如果有，請查驗C25、EC12不是否發生短路故障的狀況，把有什么問題的電子器件拆換。假如以上的電子器件沒有問題，就表明U2--7805早已損壞，拆換后故障可排除。如查U2--7805沒有11V的電壓鍵入，大家再測量變電器是不是有電壓導出，如果有，就表明D1早已短路，請拆換。要是沒有電壓導出，就表明變電器早已損壞，拆換后故障可排除。[Page]
三、通電沒反應
故障剖析： 發生該故障所涉及到的電源電路比較多，關鍵有高壓低壓電路，時鐘電路，燒保險絲管，最先大家先詳細介紹從高、低電壓電路。
（一）、高壓低壓電路故障 查驗流程: ①先排除零部件的問題，檢驗EMC安全防護控制模塊，變電器，耦合電容，保險絲管及其電源插頭是不是有損壞，把損壞的零部件拆換，故障排除。 ②假如以上流程沒有找到問題，那咱們就通電對電源電路開展檢驗（留意直流高壓電源），最先查驗是否有220V的交流電流鍵入，要是沒有,請查驗電壓是不是一切正常。如果有，再查驗變電器的初中級是不是有220V溝通交流電壓鍵入，如果有一切正常電壓鍵入而變電器次級線圈沒有電壓導出，就表明變電器已損壞，拆換同尺寸的變電器，故障排除。 ③假如以上的直流高壓電源電源電路沒有問題。還不可以啟動，那么就表明故障在低電壓電路。大家這兒指的低電壓電路就是指5V電路。詳盡的維護保養方式請參照——低電壓電路維修步驟。
（二）、時鐘電路故障 檢驗流程： ①查驗電容器C27、C28是不是有走電、電阻器R50是不是有穿透狀況。假如這三個元器件只需在其中一個發生問題便會造成異常工作中。假如以上電容器、電阻器是常規的，再將晶振電路（8M）卸下來，換掉新的同尺寸的晶振電路通電調試。如果是晶振電路自身損壞，則換掉好的晶振電路以后故障可排除。假如依然不可以啟動，則只有拆換主控芯片IC。
（三）、燒保險絲管 檢驗流程： ①因為此故障較為嚴重，一般含有其他的緣故一起發生，如IGBT。整流橋堆也一起穿透，換掉新的保險絲管后，不必立刻通電調試，不然會再造成燒保險絲管。用萬用表查驗IGBT。整流橋堆是不是穿透，把損壞電子器件卸下來，換掉同樣型號的電子器件，再用萬用表查驗穩壓二極管Z7、電阻器R14，測量這兩個元器材件時務必卸下來才可以開展精確性的測量，把已損壞的電子器件拆換。（下列的流程都不可以接電磁線圈盤）。 ②把主IC的13腳與IC2的9腳短路，把D17卸下來，通電，用數字萬用表測量R15的電壓，假如測量到的電壓為0.28V,就表明電滋爐已能正常的工作中。關閉電源把短路處斷掉，把D17再次裝上，接好電磁線圈盤，通電調試一切正常，故障排除。 ③假如以上的流程中測量到的電壓異常。請查驗同歩電源電路和光耦電路。（留意：不可以接電磁線圈盤）。查驗完以上2個電源電路后，再查驗震蕩。查驗R39、R41、D19、C34、C18是不是有損壞，把損壞的電子器件拆換。進行以上運行后，再按2步的方式 開展查驗。
四、不加溫，無警報聲
故障剖析： 發生該故障所涉及到的電源電路關鍵有浪涌保護電源電路，IGBT髙壓維護電源電路，下邊詳細介紹其檢修方式。 故障分辨： 最先用數字萬用表測量D16的負級是不是為低電頻，如果是，就表明 故障在浪涌保護電源電路。假如測量到的電壓為高電平，就表明故障在IGBT髙壓維護電源電路。
（一）、浪涌保護電路故障 檢驗流程： 現浪涌保護一般是開關電源中產生在只是幾百萬分之一秒時間內的一種強烈單脈沖，為了更好地維護IGBT不會受到損壞維護電源電路會導出一脈沖信號，使IGBT停止工作。當浪涌保護器之后電源電路會全自動恢復過來。在休眠的情形下，用數字萬用表測量IC2的2腳電壓，如果是低電頻，就表明浪涌保護早已姿勢。大家再測量IC2的4腳電壓，這一腳的電壓很低，僅有0.1V的電壓，這一電壓是一個參照電壓。再測量5腳的電壓是不是有1.59V，假如這一電壓異常，請查驗R32、R31、R29是不是一切正常，以上電子器件都一切正常，請查驗電流檢測電路。假如5腳的電壓一切正常，而2腳導出的或是低電頻，就表明IC2—LM339早已損壞，拆換后故障可排除。
（二）、IGBT的髙壓維護電源電路故障 檢驗流程： 當IGBT的C極電壓高過1135V時，髙壓維護電源電路會姿勢。這時IGBT功率會減少。在不接電磁線圈盤的情形下，用數字萬用表測量IC2—LM339的1腳電壓是不是為低電頻，如果是，就表明維護電源電路早已姿勢。大家再測量IC2的7腳電壓是不是為4。69V，要不是，大家再查驗R22，R21，C9是不是有什么問題，假如以上的電子器件都一切正常，就表明IC2—LM339早已損壞，拆換后故障可排除。
五、檢不上鍋，有警報聲
故障剖析： 發生該故障所涉及到電源電路關鍵有同歩電源電路，光耦電路，下邊介各自其檢修方式。 [Page]
（一）、同歩電源電路故障 ①在休眠接電磁線圈盤的情形下，用萬用表測量IC2電壓比較器LM339的第14腳的電壓是不是為一高電平，假如測量到的電壓為高電平，把電磁線圈盤卸下來，再測量14腳的電壓是不是為低電頻，假如或是為高電平，就表明主IC早已損壞，換掉同樣型號同尺寸的主控芯片IC，通電調試一切正常，故障就可以排除。 ②假如把電磁線圈盤卸下來后測量到的14腳的電壓為低電頻，而故障沒有排除，請查驗R25、R18、R20、R19、C12、C13，R39是不是有損壞，把損壞的電子器件拆換，通電調試一切正常，故障排除。
（二）、光耦電路故障 大家通電對光耦電路開展電壓剖析，用萬用表測量Q3的集電結是不是有18V開關電源，要是沒有，請查驗電路。如果有18V電壓，請測量IC2的第10,11腳電壓，在休眠的情形下，10腳的電壓為5V，11腳的電壓為0.45V，假如測量到的電壓異常，請查驗諧振電路及其PWM信號電源電路。假如測量到的電壓一切正常，把電磁線圈盤卸下來，把IC2的10腳接地裝置（這一步中一定要把電磁線圈盤卸下來，不然會造成燒IGBT），通電測量13腳的電壓是不是為高電平，假如為低電頻，就表明IC2—LM339早已損壞，拆換后故障可排除。假如測量到的電壓為高電平，請查驗Q3、Q4、D17、D16、R43、R42、C20是不是一切正常，把存在的問題的電子器件柝出來，換掉同樣型號的電子器件，通電調試一切正常，故障就可以排除。
（三）、通電延時電路故障 檢驗流程： 最先測量Q5的基極是為低電頻，如果是，再測量Q5的集電結是不是有18V的電壓，要是沒有，就表明Q5早已損壞，請拆換。假如Q5的基極電壓為高電平，就表明Q6沒有工作，請查驗Q6、R45、D22、Z2、EC9是不是有損壞，把損壞的電子器件拆換，通電調試一切正常，故障排除。
六、 輸出功率不穩定或調不上來
（一）、電流檢測電路故障 故障剖析： 當整體工作中電流量過大時，為了更好地保擴IGBT不會受到損壞，因而會將功率減少。假如工作中輸出功率很低而不可以調整，就表明過流保護電路發生了錯誤操作。 檢驗流程： ①通電在休眠的情形下測量主IC的14腳是不是有0.28V的電壓，假如電壓一切正常，請查驗CT1是不是一切正常，假如一切正常，我們可以明確故障在主控芯片IC上，拆換主控芯片IC，故障可排除。 ②假如測量到的電壓異常，大家就需要對D10-D13、D23、R26、R13、EC5、C8開展查驗，把損壞的電子器件拆換，通電調試一切正常，故障排除。假如以上的電子器件沒有問題，而故障都還沒排除，大家還可以明確是主IC已壞，拆換后故障可排除。
七、啟動2秒后全自動校準
故障剖析： 發生該故障是表明電壓檢驗電源電路出問題（開關電源高、低電壓維護），因而大家可將故障范疇精準定位在電壓檢驗電源電路及主控芯片IC上。 檢驗流程： ①最先查驗大家的電壓是不是有合理的220V交流電流。假如該電壓小于150V或是高過250V時電滋爐的高、低電壓維護便會姿勢，這時與電滋爐自身不相干。待配電電壓恢復過來以后就可以清除該故障。 ②假如精確測量的溝通交流電壓是常規的，則表明電滋爐內部的電壓檢驗電源電路發生了錯誤操作。維修如下所示： 那麼就務必通電對電源電路開展剖析。一般發生該故障時，主控芯片IC第15腳的電壓會很低或是很高。該引腳精確測量的電壓一切正常為3.04V。假如該引腳精確測量的電壓為一切正常時，假如測到電壓異常時，拆下來線路板，用數字萬用表檢驗R9、R10阻值是不是一切正常；檢驗EC4是不是有走電、穿透狀況；檢驗二極管D5、D6、D8是不是毀壞。以上元器件只需在其中一個發生問題便會造成電壓維護電源電路姿勢，拆下來壞的元器件，將好的同尺寸的元器件更換上來，開機后故障排除。假如測到以上的元器件和電壓都一切正常，則表明主控芯片IC自身損壞。換掉新的同規格型號IC故障就可以排除。
八、風機不轉
故障剖析： 發生該故障是表明風機光耦電路或是是風機自身發生問題，因而大家可將故障范疇精準定位在風機光耦電路、風機自身及主控芯片IC上。 檢驗流程：
①先排除零部件的問題。在有標準的情形下，將該風機卸下來，換掉一個好的同尺寸的排熱風機。開機運行，假如風機能一切正常啟動則表明是風機自身有什么問題，拆換新的風機故障就可以排除
②假如換掉新的風機還不可以解決困難，那麼大家就一定對風機光耦電路的元器件開展查驗。通電對線路板開展通電維修。最先精確測量是否有12V的工作中電壓，要是沒有請維修電路。如果有12V電壓，這時大家就務必充分考慮主控芯片IC第12腳是否有高電平導出到三極管Q1的基極做為推動數據信號，如果有高電平導出，故障還存有，用數字萬用表對Q1、D7、R2開展精確測量，找到有毀壞的元器件。將壞的元器件卸下來，換掉新的元器件通電調試，故障就可以排除。精確測量主IC的12腳電壓，要是沒有一高電平數據信號，則表明主控芯片IC有什么問題，把主IC拆換，通電調試一切正常，故障排除。[Page]

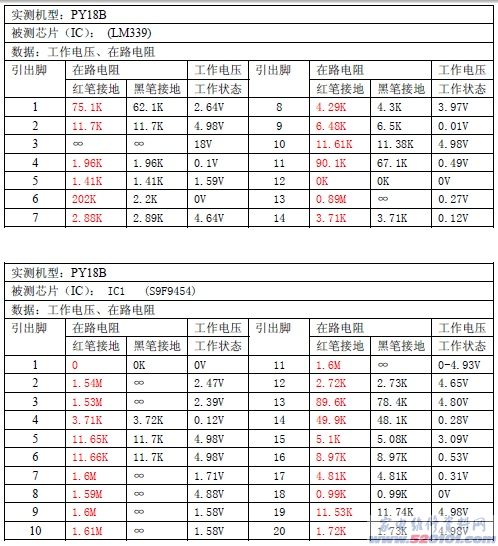

美的MC-PY18B電滋爐磁爐數據測試表

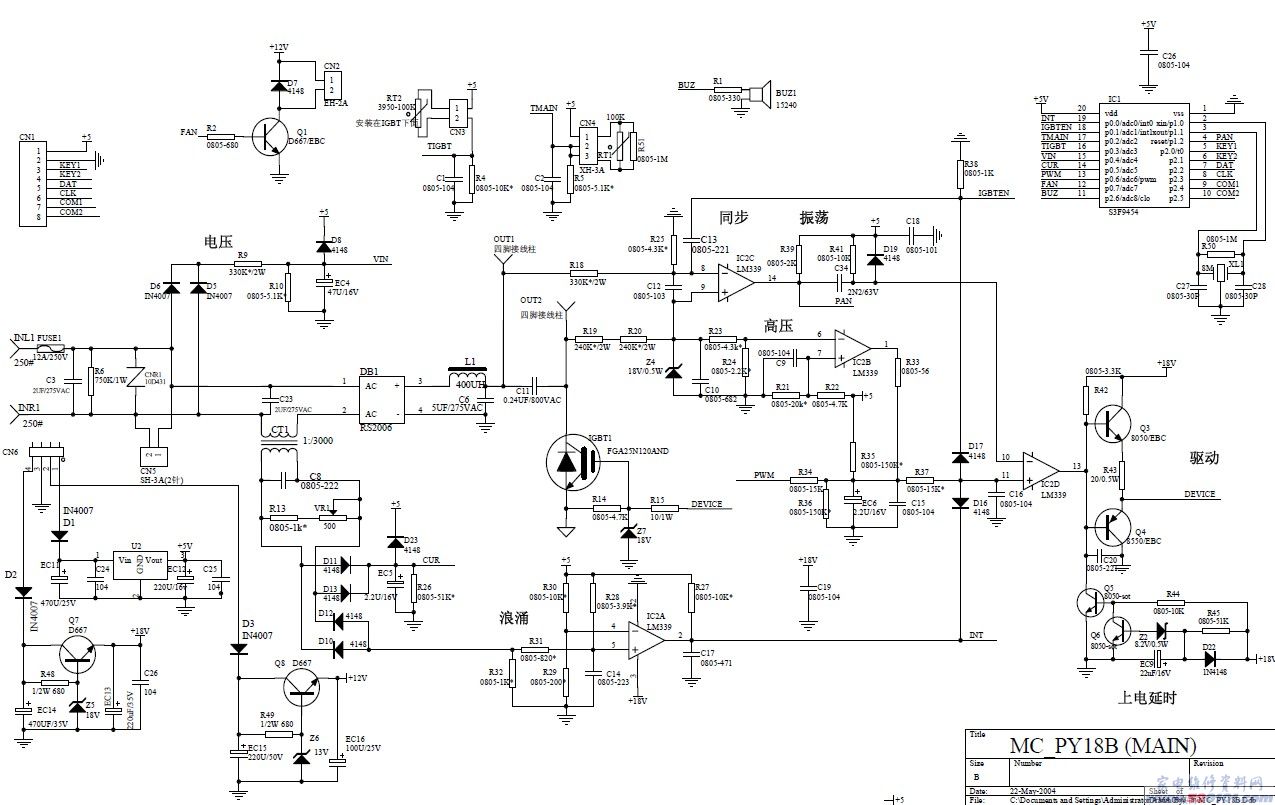

美的MC-PY18B電磁爐原理圖

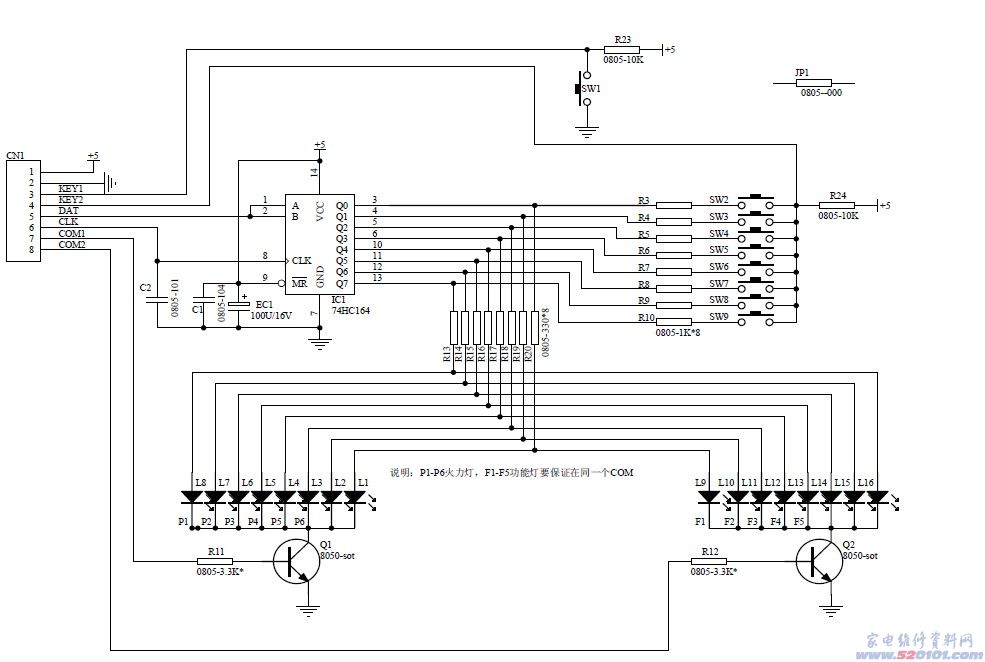

美的MC-PY18B電滋爐表明一部分電路原理圖
