電路圖講解 220V溝通交流電壓經變電器

電路圖講解

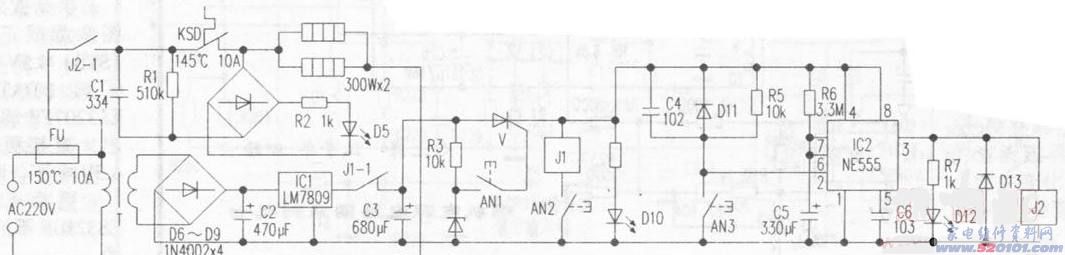

220V溝通交流電壓經變電器降血壓為12V、D6～D9橋式整流、C2過濾、IC1穩壓管導出9V直流電壓，經J1-1常閉點至單向可控硅(MCR100-6)的陽極氧化。按動操縱電源鍵AN1，V關斷、指示燈D10亮，接入摔制電源電路電源。按動AN3，時基IC2(NE555)被開啟，③腳導出高電平，D12亮而且J2得電吸合，J2-1接入，電壓經溫度控制器KSD提供兩只紅外感應石英加熱管。當柜里溫度升高到消毒所需溫度時，溫度控制器KSD斷掉，終止加溫，隔熱保溫
指示燈D5照亮，并由KSD全自動維持柜里溫度在最好消毒情況。當C5經R6緩
慢電池充電至閥值(2／3vcc)時，③腳由高電平變為低電頻，J2跳停、D12滅掉，消毒全過程完畢。相匹配時間T=1．1RC，就是設置的消毒時間。AN2是終止鍵，按動AN2，J1吸合，常見接觸點J1-1斷掉V截至。可隨時隨地取下柜里廚具。


常見故障維修
1．電源及高溫消毒指示燈亮，但石英管不加溫。
不加熱有下列3種要素。
(1)石英管電加熱管燒壞；(2)溫度控制器KSD引路；(3)J2毀壞。系統檢測石英管兩邊無電源工作電壓、C1無電壓、而電源端有工作電壓。毫無疑問J2-1有什么問題，拔下電源電源插頭，檢驗發覺J2-1接觸點已比較嚴重燒蝕，用一只10A汽車繼電器換后，插進電源調試，工作中一切正常。
2．自始至終開展消毒工作中而不可以關機。
不可以關機，表明按時電源電路有什么問題。很有可能為IC2部分毀壞，C5走電，R6引路或脫焊。系統檢測發覺C5走電比較嚴重，拆換后操縱作用恢復過來。若R6電阻值縮小，C5容積縮小或脫焊，設置時間會減少。
