原理
安吉爾YLR07-5-X冷熱飲水機是合適家中和企業采用的普及性立式飲水機，該杌選用半導體材料制冷和加熱器制暖。關鍵電主要參數：制熱功率500W，制開水工作能力(≥90℃)5L/h；制冷輸出功率68W，制冷水工作能力(≤15℃)0．7L／h。

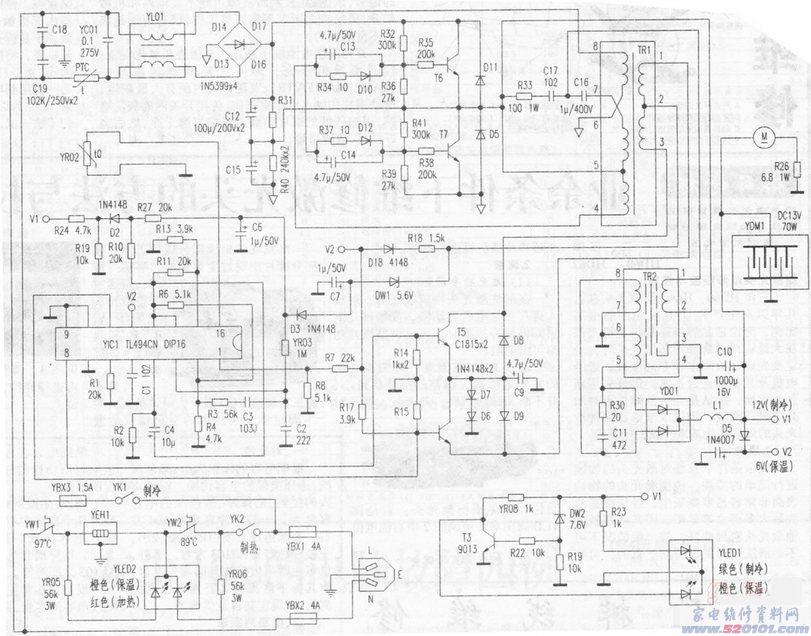

圖下為實體制作的電路設計圖。元器件識別碼中，以“Y”開頭的為小編標明(該一部分電子器件有的沒有電路板上，有的盡管在電路板上，但無識別碼或符號不正確)，其他均為線路板實體標明。
一、電路圖講解
整體電源電路由顯示燈板、加熱電源電路、制冷電路三部份構成。
1．控制面板顯示燈
YLED1為制冷工作中狀態顯示燈，YLED2為制暖工作中狀態顯示燈，均選用紅／綠兩色共陰發光二極管。制暖狀態YLED2發彩光，制暖隔熱保溫狀態YLED2發橙色光(紅／綠臺品相)。制冷狀態YLED1發綠光，制冷隔熱保溫狀態YLED1發橙色光(綠／紅生成色)。YLED2由220V過流保護配電，維修時要進行留意。
2．制暖電源電路
220V溝通交流電壓經電源線插頭、保險絲管YBX1(4A)、YBX2(4A)、制暖電源開關YK2、加熱溫度開關YW2(常閉89℃)、加熱管YEH1(500W)、太熱過溫保護溫度開關YW1(常閉97℃)組成加熱控制回路。
閉臺YK2時，YEH1發燙，YLED2內部紅色LED閃光(內部翠綠色LED兩邊被YW2短路故障，不閃光)，標示加熱狀態。當水溫度升高到貼近97℃時，YW2斷掉，加熱終止，處在隔熱保溫狀態。當飲開水后全自動補入涼水或開水當然減溫到89℃以內時，YW2合閉，加熱管得電工作中，這般不斷，使開水溫度始終保持在89℃-97℃范疇內。
當開水罐少水空燒導致溫度做到97℃以上時，YW1斷掉，強制性加熱管關閉電源使家用電器獲得防空燒維護。
3．制冷電源電路
制冷電路為了更好地融入制冷半導體模塊低電壓、功率大的的規定，選用了開關電源電路。這也是一款自激振蕩／他激式脈沖寬度調制開關電源電路。
220V電壓經制冷電源開關YK1、商業保險YBX3(1．5A)、PTC太熱維護，C18、C19、YC01、YL01高頻率抑止，D13、D14、D16、D17整流器，C12、C15過濾，創建310V直流電電壓。T6、TR1、D5、D10—D12、C13、C14、R32、R34-R39、R41等構成半橋式轉換電源電路，插電后產生有效的自激振蕩，T6、T7更替導通與截至。那樣，在TR1的各繞阻造成磁感應電壓，一方面使震蕩獲得保持，一方面藕合到TR2，經YD01整流器，C10過濾，產生12V電壓，為負荷和YIC1(TIA94CN)配電。YIC1在內部創建5V標準電壓，此電壓經C4給YIC1④腳以高電平，當C4電池充電完成后，使YIC1④腳校準為低電頻時，由YIC1的⑤、⑥腳內電路及C1、R1構成的諧振電路起振，最終從⑧、⑨腳各自導出相位差相距180°的鼓勵單脈沖，各自鼓勵T4、T5的導通與截至，TR1各繞阻的感應電流進一步增強；TR2空載工作能力獲得確保。
穩壓管操縱全過程，YIC1的②腳為標準電壓，由14腳導出的5V電壓經R6、R4分壓電路獲得，當導出電壓上升時，R8上的抽樣電壓超出②腳標準電壓時，YIC1導出的脈沖寬度縮小。YIC1⑤、⑥腳的原理跟上面一樣。YR02為制冷溫度測量溫度傳感器。
YILED1、T3、DW2等構成制冷狀態標示電源電路。制冷狀態：V1導出12V，DW2關斷，T3導通，YLED1內部紅色發光二極管截至，YLED1發翠綠色光。隔熱保溫狀態：V1導出6V上下，DW2截至，T3截止，YLED1內部紅色發光二極管和翠綠色發光二極管與此同時關斷，發復臺橙色光。


常見問題及緣故
1．不可以加熱
不能加熱普遍緣故為加熱電源開關接觸不良現象、加熱器燒壞、溫度開關接觸點接觸不良現象等，可以用數字萬用表Rx1擋搜索常見故障。加熱標示燈不閃，普遍為加熱電源開關YK2、溫度開關YW1毀壞；加熱顯示燈為紅色，普遍為加熱器YEH1融斷，加熱顯示燈橙色，普遍為溫度開關YW2毀壞。 [Page]
2．不可以制冷
不能制冷普遍為半導體材料制冷控制模塊、開關電源電路或溫度測量電路故障而致。在其中電導體制冷控制模塊普遍為引路性毀壞或內電阻增加，如工作中電流量低于2A，則一般為半導體材料制冷控制模塊特性衰老。
開關電源電路無導出，常見故障多出現在開關電源鍵入和轉換一部分。如發覺保險絲管YBX3融斷，則關鍵查驗T6、T7、C12、C15、D13、D14、D16、D17、YC01是不是有短路故障：如保險絲管YBX3未斷，測C12正端是不是有300V直流電電壓。若測不上電壓，一般為PTC、YL01、D13、D14、D16、D17中有引路；310V電壓一切正常，一般為T6、T7、R34、R37、D10、D12、C13、C14等引路或無效。
如開關電源電路導出電壓過低，常見故障在以TL494CN(YIC1)為關鍵的他鼓勵一部分。在滿載狀態測YIC1的12腳有沒有12V,如果沒有應查驗D5是不是毀壞；YIC1的12腳電壓一切正常，普遍為YIC1、C1、R1中有毀壞。
插電制冷標示燈不閃,不轉，關掉制冷電源開關后,開關電源電路傳出“吱、吱”聲，此狀況多見溫度傳感器YR02引路毀壞，造成開關電源電路防御性關掉。對于此事應留意同開關電源電路無導出差別起來。
