鍋底溫度控制電路有故障

【例1】故障現象：加溫未達到預訂溫度，便終止加溫。

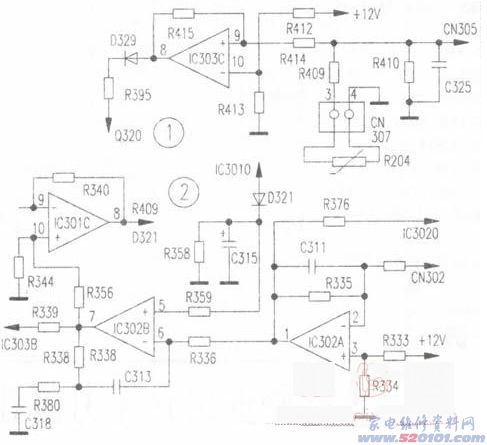

剖析維修：依據現象剖析，很有可能鍋底溫度控制電路有故障。有關電源電路如下圖1所顯示，關鍵由運放電路IC303C、溫度傳感器R204、二極管D329等相關元件構成。試將電源插頭CN307的③、④腳短路故障，精確測量Ic303C的⑧腳仍為高電平(這時一切正常應是低電頻)，從而分辨鍋底溫度控制電路有故障。
關閉電源后，各自查驗IC303C以及外部元件，發覺電阻器R412的電阻值為1M，而其標準值應是18k，表明R412已霉變無效，導致鍋底溫度控制電路紊亂，造成該故障。拆換R412后，電磁爐加溫一切正常。
【例2】故障現象：運行電磁爐后顯示燈長亮，無蜂鳴聲。
剖析維修：依據現象剖析，可能是鍋檢驗電源電路有故障，鍋檢驗線路如下圖2所顯示。放上炒鍋以后，按住輕觸開關一切一擋，無源蜂鳴器應傳出中斷的聲響，且發光二極管隨著閃動。鍋檢驗單脈沖由IC301C造成，它受IC302B的輸入輸出端操縱。當IC302B的⑦腳為高電平時，IC301C進到運行狀態。查驗發覺IC302B的⑦腳為低電頻，各自查驗IC302B以及外部有關元件，發覺電力電容器C315短路故障。拆換C315(10uF／50V)后，故障清除。
