防燒IGBT管的實用工具

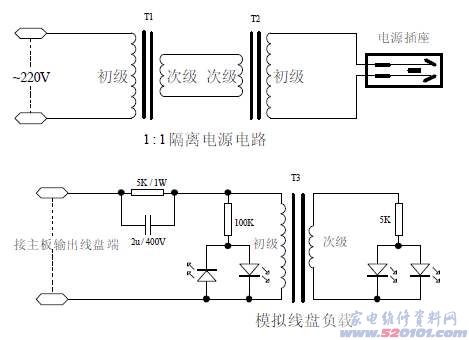

我們在維修電磁爐中常常因精確測量電路而導致燒IGBT整流管，必須制做防燒IGBT管的實用工具。最先制做1 ：1的隔離電源隨后再制做仿真模擬線盤假負載專用工具。電路中變電器T1、T2、T3均可以用30W上下12V環形變壓器，2u電容器用損毀電滋爐中的就可以，二極管用一般發光管。維修時，用仿真模擬假負載接于電腦主板導出線盤端，替代線盤。接通開關電源倘若電路沒有故障得話，待機狀態下四只發光管 不是亮的，按住開機鍵后四只發光管是按一定頻率（各型號不一樣，頻率不同,測試數據信號頻率）閃耀;假如發光管長亮或沒亮，都表明電路有故障。未清除故障以前千萬別立即接通電壓，不然將毀壞IGBT管和橋堆熔斷絲等擴張故障范疇。如果你嫻熟后可依據發光管閃耀的色度和頻率來分辨電路的運行狀態。
