電磁爐電源插頭的解決方法

在電磁爐的檢修操作過程中，為維護IGBT，電源模塊等元器件在試機時損壞。大家需要在目前的電源插頭上做些解決。我廠大部分營業網點已經有此專用工具，但是有某些營業網點都還沒，在這里將基本原理接線方法發至這兒，供各位參照。

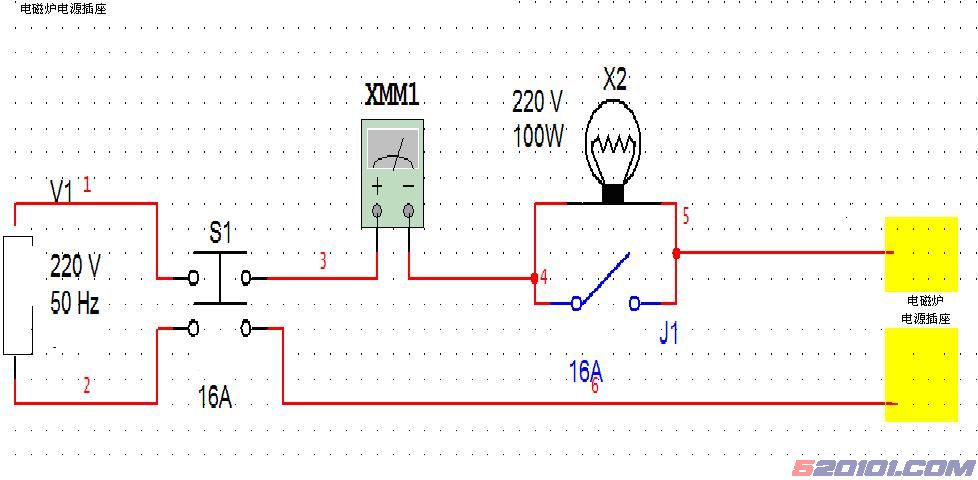

S1為雙刀電源開關，規定規格型號為250V，16A。XMM1為開關電源表，可立即用表針表頭，或用數字表頭（用數字表頭需多加5V直流穩壓電源給其配電）表的尺寸也為溝通交流16A。X2為一般的電燈泡，220V，100W。J1為陣式電源開關，規定規格型號為250V，16A。在這里專用工具中所運用的連接線及電源插座，勻要能承擔10A電流。
　操作方法：在試機時，合閉S1，斷掉J1。將常見故障電磁爐插入圖中所顯示電磁爐電源插座中?？措姶艩t是不是有表明，是不是有檢鍋等其本的狀況。可觀查電流表所表明的電流數，便于于分辨常見故障的大約部位。
　　在電源模塊，IGBT損壞，拆換后沒尋找使其損壞的緣故時，可以這套維護專用工具上試機，不容易導致二次炸機。即使電磁爐內有斷路狀況，電源電路中電燈泡具有過流保護降血壓的功效，也不會使IGBT，電源模塊損壞。
　　在表明一切正常，休眠輸出功率不超過5W時（可依據電流做大約的分辨），使其加溫，在檢鍋的與此同時，電燈泡會伴隨著閃爍。這時可將J1合閉，電磁爐一切正常加溫?？梢^查電流表的表明值，2100W時電流不超9.6A，可依據電流狀況做簡易的調節。
注：如加了上邊的設備還會繼續燒IGBT，請查IGBT的推動工作電壓。推動工作電壓應不高過22V，不低于15V。
