高壓低壓保護的基本原理

目地
最近銷售市場上意見反饋我廠電滋爐（包含04年和05年商品）中有幾款，在240V-280V間時發生的E8保護或是E7低電壓保護，而沒法應用。對于這類特殊情況，特做下列檢修引導。
剖析
高壓低壓保護的基本原理：單片機設計檢驗電力網電壓，電壓過高（250V以上）或是過低（150V下列）則會發生髙壓保護E8或是E7保護，以保護電滋爐不會受到電壓危害而燒毀。
04年及05年食品的電壓取樣電路剖析比照如下所示：

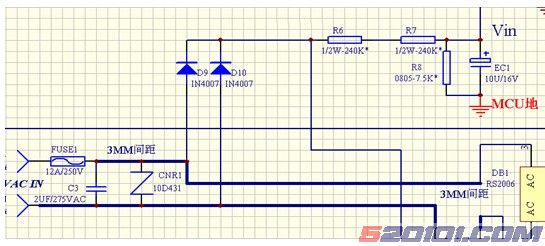

04年電壓取樣電路

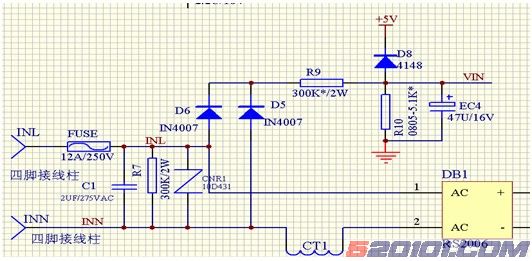

05年電壓取樣電路

從二種電路比照得知，04年與05年電壓取樣電路基本原理一致，唯一不同點取決于：05年電壓取樣提升一分壓電阻。
從硬件配置及手機軟件的設計方案，不論是04年或05年商品，其髙壓保護點均在260V上下，低電壓保護點一般都是在150V上下，故意見反饋信息內容電壓在250V－270V時，電滋爐均會發生“E8”保護，可視作出現異常。
檢修方式
1、電路板出現異常
針對一切正常電壓下，若會發生E8/E7保護，是電路板電壓檢驗一部分電路的問題。關鍵可測量法：
⑴電路中的2個整流二極管或是下拉二極管是不是毀壞；
⑵分壓電路電阻是不是變值，一般是330K或是240K大電阻非常容易壞；
⑶VIN數據信號可不可以聯接到單片機設計的端口號，正中間是不是有短路故障或短路的。
2、電路板一切正常
若要提升髙壓保護點，做下列修改：
⑴05年規范板：R8由7.5K拆換為6.8K，或是給R8并接一個范疇在50K—150K的電阻。
⑵05年商品：R10由5.1K拆換為4.7K，或是給R10并接一個范疇在50K—150K的電阻。
變更常見問題：
⑴發生髙壓保護時，最先要確認是不是電路板硬件配置常見故障造成，假如明確電路板某些電子器件毀壞，請拆換電子器件；
⑵沒有必需情形下，請不要隨便拆換電路板的主要參數，防止發生不能預估的別的常見故障；
⑶假如的確要拆換電路的電阻主要參數，請慢慢改小電阻主要參數，切勿把電阻主要參數一下子改得過小；
⑷拆換主要參數后，很有可能會造成的問題是：①低電壓保護點提升，但一般不易超出180V；②電磁爐功率不穩；③電滋爐的速度達不上最大功率。
