傳統式的滾桶冼衣機僅有清洗和脫水二種轉速，選用單速電動機就可滿足要求。近些年，許多新式全自動洗衣機都具備二種轉速，選用的是可以調速的電動機。
國內全自動洗衣機用以調速的電動機，有與傳繞全自動洗衣機的單速電動機構造同樣的磁感應電動機(仍稱之為單速電動機)和單相電串勵電動機(通稱串勵電動機)。這二種電動機全是根據變壓來調速的。
(1)等級分類調速電路

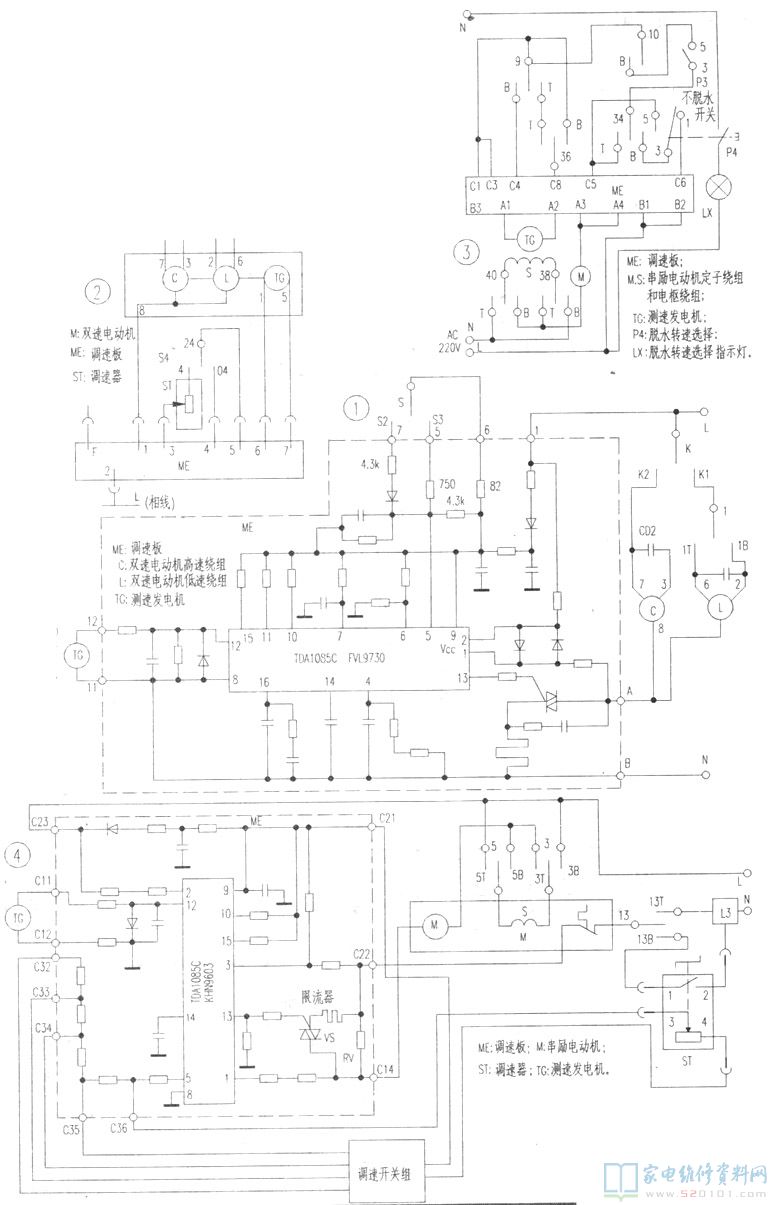

小鴨子XQG50-428G全自動洗衣機的調速電路如下圖1所顯示。圖內所顯示電源開關全是電動式程序控制器的觸點電源開關：K-K1、K2是清洗和脫水運行的切換開關，1-1T、1B是快軸觸點，用于操縱清洗電動機L(即單速電動機低速檔繞阻)的正、翻轉，S—S2、S3是調速電源開關，K—K1、K2和S—S2、S3組成調速電源開關組。清洗時，K—K1接入，電動機L工作中；脫水時，K—K2接入，脫水電動機C(即單速電動機快速繞阻)工作中。
在電路中TDA1085C⑤腳為控制精度速率數據信號鍵入端，在⑤腳和⑨腳(VCC端)問由4個電阻器組成電阻網絡，⑤腳和⑨腳間接性入不一樣的阻值，獲得相匹配不一樣轉速的標準工作電壓，當K—K1接入，S置正中間部位時，⑤腳和⑨腳間接性入電阻器4.3k，清洗電動機L推動滾桶以55r／min的轉速作清洗運行；K—K1和S—S2接入時，⑤腳和⑨出腳間一路接站電阻器4．3k，另一路與4．3k電阻并聯經電子管接站另一個電阻器4.3k和82Ω，電動機L推動滾桶以100r/min轉速作脫水前的擺勻運行。而當K—K2和S—S2接入時，脫水電動機C推動滾桶以400r／min轉速作低速檔脫水旋轉。當K—K2和S—S3接入時，⑤腳和⑨腳連接的電阻器一路是4．3k，另一路是與電阻4．3k并接連接電阻器82Ω和750Ω，電動機C推動滾桶以800r／min轉速作快速脫水運行。也就是接于集成ic⑤腳和⑨間的調速阻值越小，電動機轉速越高。
電動機及限速畿電動機運行運轉后，測速發電機TG將饑械轉速以工作電壓數據信號(即抽樣工作電壓)方式運輸給集成ic12腳，芯片將設置速率的標準工作電壓與抽樣工作電壓的誤差送至速率升高線形產生器(⑤、⑥、⑦腳)、操縱放大儀(16腳)和開啟單脈沖發牛器后，13腳導出開啟單脈沖，操縱可控硅的導通角，造成加在電動機上的工作電壓(調速板1端與A端間的電壓)轉變，使其做到設置的轉速。
(2)無極調速電路
單速電動機選用含有電源開關的可變電阻調速器完成無極調速。圖2，SXQG50—868型全自動洗衣機的調速電路，圖內S4為電動式程序控制器一組觸點。冼滌時，S4的觸點24、4、04都處在不接入情況，調速器集成ic以調速板上的定值電阻對清洗電動機L開展調速。由此可見，電動機L僅有一種轉速，清洗、浸洗和排水管道時滾桶以同一種轉速旋轉。
脫水時，有低速檔和快速二種速率。低速檔脫水時，程序控制器觸點24—04合閉，使調速板④和⑤端相連，將調速扳上的定值電阻連接轉速設置電路，集成ic導出的開啟單脈沖操縱調速板1端導出的工作電壓，使設置工作電壓加在脫水電動機C上，C的轉速為550r／min。
在全自動洗衣機最后一次脫水時，程序控制器觸點24—4合閉，使調速板③、⑤端根據調速器ST相連，將ST的電阻器連接轉速設置電路。當調整高壓瓷片電容的電阻值為最鐘頭，電動機轉速為最大(850r／min)。那樣，脫水轉速就可在550r／min～850r／min范疇內持續可調式。
2．電腦控制全自動洗衣機
電腦控制式滾筒洗衣機單速電動機的調速由單片機設計來進行，單片機設計存儲有相匹配于電動機轉速的標準工作電壓。單速電動機運行后，測速發電機同速運轉并根據布線端向單片機設計鍵入轉速的抽樣工作電壓。當單片機設計檢驗到的抽樣工作電壓與相應的標準工作電壓相同時，表明單速電動機復述已做到額定值，溫控開關運輸給電動機的電流就不會再轉變，電動機就工作中存設置的轉速上。
二、串勵電動機的調速基本原理
串勵電動機多使用于滾桶洗衣服烘干機上，也選用調速板來調速，調速基本原理與單速電動機相尉。下邊以案例詳細介紹串勵電動機的調速基本原理。
1．等級分類調速基本原理
等級分類調速以電動式程摔器觸點和電源開關將調速板上的調速電阻器連接轉速設置電路，做到電動機調速目地。
圖3是XQG50-428型全自動洗衣機的調速電路圖。圖內，調速板ME上方的電路是轉速設置電路，可設定規范洗、柔和洗；低速檔脫水和快速脫水。調速板下邊電路是串勵電動機正反轉操縱電路。C1是電阻網絡(即速率互聯網)的鍵入端。
調速板ME上的集成icTDA1085C⑤腳外，相匹配多個布線線接有若于個調速電阻器，那樣，在集成ic⑨腳和⑤出腳間的轉速設置電路上，共可連接5種不一樣的阻值，每一種阻值相匹配于電動機的一種轉速。
2．無極調速基本原理
在圖4電路中，脫水是根據調速器接入電路并完成無極調速的，無級調速的范疇是400r／min～1100r／min。
挑選脫水時，實際操作ST使其觸點1-2接入。當洗衣機排水管進行后，水位傳感器L3校準，這時接入的轉速設置電路是調速板C35端經調速丌關組接入C34端，C35端與集成ic5腳間接性入的是定值電阻，相匹配的電動機設置轉速是400r／min，這就是低速檔脫水的轉速。
全自動洗衣機由低速檔脫水轉到快速脫水時，集成ic⑤腳和⑨腳間接性入的電阻器為C36端和⑤出腳間的定值電阻與可凋電阻器，更改可變電阻的電阻值就可使全自動洗衣機的轉速在400r／min～1100r／min中間持續轉變，完成無極調速。可變電阻為10k的高壓瓷片電容。
調速板主要參數是：鍵入工作電壓187V-，250V，工作頻率50Hz，限流器電流量8．5A±1．5A，電動機過載保護器斷掉溫度150℃，校準溫度90℃。存儲溫度為一20℃～85℃。布線端有抗氧化維護。
三、全自動洗衣機電動機調速常見故障維修
1．單速
電動機調速常見故障維修(見圖1)
(1)不清洗或不脫水
1)電動機不轉，但有嗡嗡響，應關鍵維修電力電容器和電動機。
2)電動機不轉，無嗡嗡響，可按以下次序維修：查驗電動機是不是短路；查驗電動機電路中的電源開關和程序控制器觸點有莫不接入狀況。查驗調速板布線端是不是脫落或沾有廢棄物。查限流器是不是燒壞，限流器為窄小的銅泊電路，燒拆斷應先查清造成限流器燒壞的緣故，再用輸電線連通。對裝運板上的重要元器件開展檢驗，如雙向可控硅、調速電阻器是不是短路等。
(2)轉速急劇下降
轉速明顯降低的常見問題緣故是電動機的電容容積縮小，電動機繞阻有短路故障問題及全自動洗衣機有設備故障等。對調速電路應查驗轉速設置電路上能否有接觸不良現象之處，關鍵查驗連接器。必需時可拆換調速板來試一下。
2．串勵電動機調速常見故障維修(見圖4)
(1)不脫水(能清洗)
挑選脫水但不脫水，在維持轉速旋紐在脫水部位時，用數字萬用表測調速器1、2觸點兩邊若為短路，則應拆換調速器；如一切正常，應各自查驗轉速設置電路和電動機電路上的連接器、程序控制器觸點和電源開關。
(2)低速檔脫水后運行終止，不可以快速脫水
此類常見故障只能出現在清洗的最后一次浸洗程序流程中。常見故障緣故有兩個：一是調速器內的動觸點3與碳膜層擺脫或接觸不良現象，導致轉速設置電路堵塞。這時應拆換調速器；另一個因素是聯接調速板C36和C34端程序控制器觸點沒接入，應拆換程序控制器。
(3)脫水不可以調速
程序控制器處在快速脫水部位，順時針方向轉動轉速旋紐，若轉速無轉變，可能是調速電阻器的動觸點3相固定不動觸點4間短路故障，或動觸點不可以在碳膜層上滾動。用數字萬用表測觸點3、4間的電阻器，并隨著旋轉旋紐，阻值需從10k到0Ω中間慢慢轉變。不然系淵速器毀壞，應拆換調速器。
(4)未挑選脫水，卻開展脫水運行
未挑選脫水時調速器電源開關1—2不接入。若因撞擊或零件毀壞造成觸點1和2不可以分離時，雖未挑選脫水，但脫水電路的電動機仍運行。從調速器原始部位逆時針轉動轉速旋紐一個視角，再反方向回到。這時在調速器原始部位用數字萬用表測觸點1、2間若為通道，就可分辨為調速器毀壞。
