一臺二手海棠花牌自動洗衣機，因為路線點火導致溫控開關單片機設計CPU毀壞，因拆換溫控開關以及他配套花費太高，故將其更新改造成只具備清洗、排水管道、脫水基本要素的“全自動”全自動洗衣機。
通過認真仔細，該設備除CPU毀壞外別的作用器件基本上完好無損。

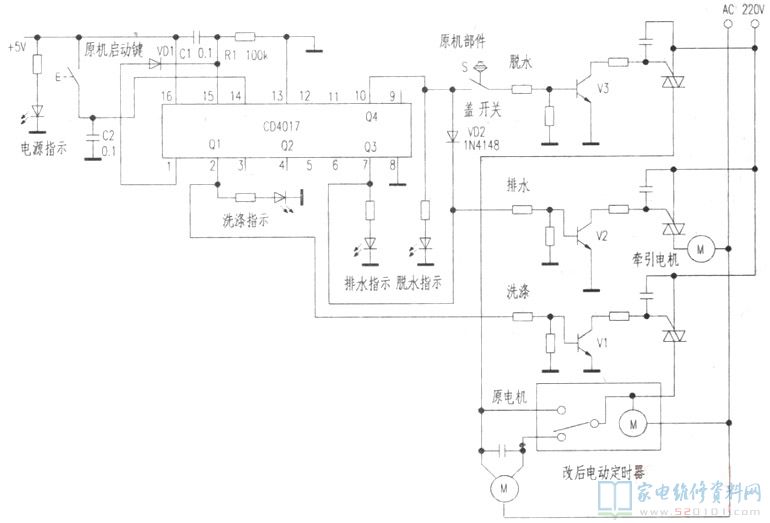

為了更好地維持該設備控制面板的一致性和使用便捷，采用了由數字電路設計CD4017構成的單鍵控制回路。而且靈活運用原溫控開關上的器件，例如開關電源，顯示燈及其實行器件等，改造電源電路如圖下所顯示。在其中電動式計時器采用目前市面上普遍的帶切換開關的長條狀計時器(如5kg大三峽全自動洗衣機用的那類)。取下里邊的按時精準定位的塑膠齒和按時旋桿，并將動金屬彈片一端插線，改為一加電就由電機推動能換相的計時器，別的如運行按鍵、標示等所有用原機原點的器件。改造后的運行流程如下所示：接入電源總開關后，穩壓管導出的5V開關電源加進CD4017 16腳，并根據電容器C1對其15腳開展清零校準，這時指示燈亮，標示設備進到準備情況。

要進到清洗時，按一下運行按鍵，CD4017收到第一個開啟單脈沖，其Q1端(②腳)導出高電平，清洗顯示燈亮，表明進到清洗情況，與此同時V1因基極高電平關斷，與之相連的雙向可控硅氧化還原電位通，電動式計時器得電，操縱全自動洗衣機電機不斷地正反面運作，開展清洗。
再按一下運行按鍵，CD4017接到第二個單脈沖，Q1端(②腳)變低電頻，電機終止運行。假如要開展排水管道，按一下運行按鍵，CD4017接到第三個單脈沖，其Q3端(⑦腳)導出高電平，排水管道顯示燈亮，V2及所連晶閘管關斷，牽引帶電機得電推動放水閥和離合姿勢，逐漸排水管道，并為下一步脫水做好提前準備，待水放完后(如果是立即開展脫水得話，要在啟動運行按鍵后延遲一兩分鐘或聽見“嗒”的一聲才可以按按鍵進到脫水)按一下運行按鍵，CD4017接到第四個單脈沖，Q4端(⑩腳)導出高電平，因為有D2的出現因此V2依然關斷，排水管道和脫水顯示燈都亮。
假如這時蓋緊全自動洗衣機的塑料瓶蓋，使蓋電源開關K合閉，Q3及所聯接晶閘管便會關斷，全自動洗衣機電機得電，開展快速脫水運行；假如塑料瓶蓋未蓋緊，蓋電源開關K未合閉，V3無法得到高電平，晶閘管不關斷，電機就不容易旋轉，具有了保護開關的功效。
最終按一下運行按鍵，CD4017接到第五個單脈沖Q4端(⑩腳)變低電頻，排水管道及脫水顯示燈全滅，V2和V3所有截至，牽引帶電機和冼滌電機與此同時跳停停止工作。與此同時Q5端(①腳)導出高電平，經VD1加進CD4017 15腳(校準清零端)，CD4017隨著開展清零校準，表明一個工作中周期時間進行，整體又進到準備情況。
