拔下電源開關K1脫扣線圈上的一切一端開關電源軟件

故障狀況：按住電源開關，電源開關內即發山“嗒嗒”聲，隨后立刻跳起。

故障維修：拔下電源開關K1脫扣線圈上的一切一端開關電源軟件，再按住電源開關，可以啟動，實際操作運行鍵后能進行所有程序流程，但程序完畢進到延時關機過后一直不可以自動開關機，表明此故障僅限自動開關機控制回路。用數字萬用表直流電壓擋測量IC1的④腳為低電頻，關閉電源后斷掉雙向可控硅TR5的G極，隨后插電用數字萬用表溝通交流250V擋測量電源開關K1脫扣線圈的兩軟件間工作電壓為220V，證實IC1、Q5等元器件基本上無故障，明確TR5已穿透短路故障。關閉電源后測量脫扣線圈間電阻值一切正常，用水果刀挖去雙向可控硅TR5周邊的防水密封膠，用同規格型號晶閘管拆換TR5后再調試，工作中恢復過來。

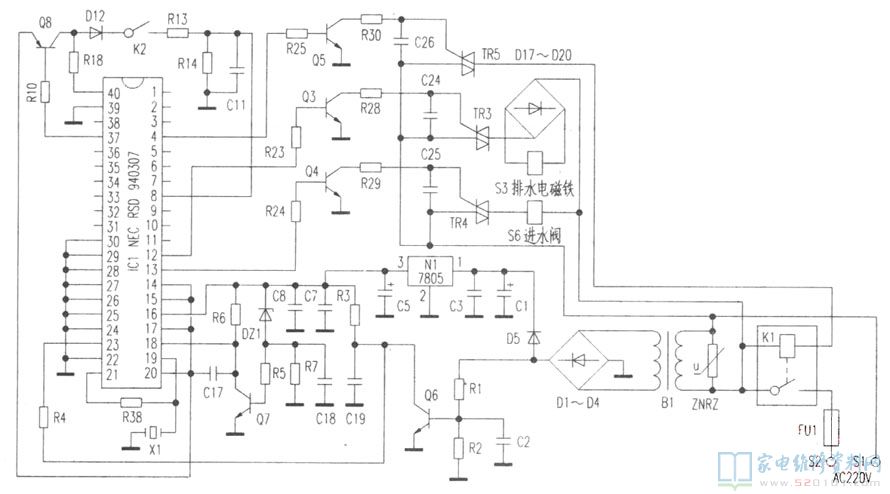

該洗衣機電路圖如下所示：
