標示燈不閃,整體不工作中 故障維修

故障維修：插電后按開電源開關，用數字萬用表溝通交流250V擋精確測量環形變壓器B1初級線圈兩邊的工作電壓為0V，關閉電源后用數字萬用表電阻攔查驗電源開關K1的接觸點優良，查驗，FU1已融斷發黑，電源電路有比較嚴重短路故障。測B1初級線圈兩邊的電阻器，其阻值不大，隨后斷掉壓敏電阻ZNRZ，阻值恢復過來，明確壓敏電阻ZNRZ有比較嚴重短路，而查別的電源電路無短路狀況。拆換壓敏電阻及保險絲管后整體工作中一切正常。

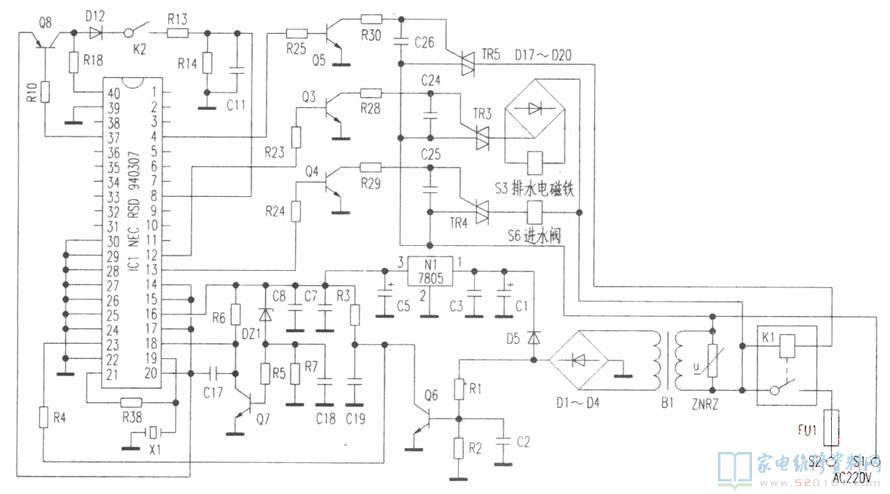

該洗衣機電路圖如下所示：
