常見故障維修:拆卸后蓋查驗10A開關電源熔斷絲,一切正常;查驗髙壓電路時,發覺該設備是選用微波爐加熱變頻式電路板替代傳統式高壓變壓器的商品。故拆下變頻電路板,對它進行故障測試。檢驗發覺,排熱板上的IGBT管(GT30J322)短路,并損壞2只39Ω的電阻器和2只可能是22Ω(或11Ω)的電阻。再檢驗,發覺二只串連的穩壓管,在其中一個短路。檢驗排熱板上橋堆和此外一只IGBT管(G60N90),一切正常。
因無正品管,買了一只聽說是可徹底更換GT30J322的IGBT管后,檢驗電路無異常,插電,開關電源配電柜斷電。無可奈何,只有再度拆下變頻電路板,精確測量橋堆一切正常,剛換的IGBT管也一切正常,但發覺G60N90型管短路。該管輸出功率非常大(電流量60A,抗壓900V),銷售市場上拆零件還需要30元一只。為了更好地安全性和減少檢修耗費,務必想到一套合適該電路的實驗方式,例如:
1.減少工作電壓實驗法。將提供該變頻式電路板的220V開關電源,減少到110V或同時由110VDC開展插電實驗。無短路狀況時再開展額定電流實驗。
2.斷掉磁控管,讓髙壓電路滿載實驗。一樣在低壓狀況下,斷掉磁控管的負極配電,讓髙壓處于滿載情況,用電能表精確測量-4kV工作電壓能不能升至2kV上下,若有工作電壓,表明變頻式電路板沒有短路,再加額定值開關電源開展實驗。
3.在斷掉G60N90、橋堆和CT30J322的情形下,用行輸出變壓器檢查儀檢驗高壓變壓器是不是短路。從別的檢修文章內容中獲知,微波加熱情況下溝通交流鍵入的總電流量一切正常時約5.5A,若電流量小(如3.3A),則表明磁控管變老。若電流量過大,則應查驗電路是不是有毀壞的元器件。
在斷掉磁控管負極的狀況下給變頻式板插電實驗,設置時間為10秒,接入髙壓一瞬間,開關電源空氣漏電開關又斷電。檢驗G60N90管已短路。在磁控管引路的情形下,仍燒開關管,表明開關變壓器或以前就存有短路。用行輸出變壓器檢查儀精確測量高壓變壓器,次級線圈有輸出電壓,無短路征兆。猜疑G60N90無激勵單脈沖,沒有工作在電源開關情況。用降血壓提供變頻式板一個120V直流電壓,檢測變頻式板,在G60N90的G極上無法檢驗到激勵單脈沖。因此,逐漸對變頻式板電路進一步檢測。
可能具備15針插頭的電路板是造成激勵單脈沖的電路,其15腳的工作電壓如附注所顯示。

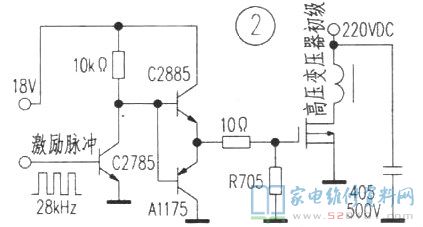

又對G60N90的激勵電路開展包裝印刷電路跟蹤(部分電路見圖2)。檢驗配電電路,一切正常。檢驗激勵導出電路,在開關管G極上沒有激勵單脈沖,但在C2785的b、c極上都能夠觀查到28kHz的激勵單脈沖。核查,發覺10k電阻器管腳未裝及時,再次裝上后插電實驗,總算在G60N90的G極上檢驗到28kHz/11.3V的激勵單脈沖。

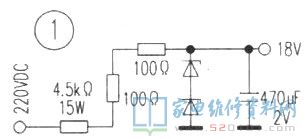

有關燒G60N90管的常見故障剖析:該管是特功率大的的IGBT管,關鍵功能是為微波爐加熱的磁控管給予工作標準電壓。因在網上也沒能尋找變頻式板的基本原理電路圖,現只有憑本人工作經驗表述其原理。G60N90管的C極,接一個相近行輸出變壓器的變電器,其初中級是用多芯絲包線線圈電感,電阻器不大。次級線圈有2個繞阻:一是鎢絲繞阻;二是髙壓繞阻。磁控管的負極負髙壓,由2只高壓整流二極管和2只高壓電容構成倍壓電路配電。燒G60N90,表明電路電流量非常大,緣故有三:一是磁控管短路;二是脈沖變壓器短路;三是IGBT的G極沒有電源開關單脈沖,工作中在常通的情況。在斷掉磁控管的情形下,仍燒G60N90,故磁控管短路的緣故可以清除。為分辨是不是脈沖變壓器短路,運用行輸出變壓器檢測儀,將其初中級相當于行變電器的初中級,添加行電源開關單脈沖,實驗證實,次級線圈輸出電壓在110V配電的情形下,倍壓整流電路輸出電壓貼近2kV,表明脈沖變壓器一切正常。再檢驗G60N90的G極,發覺在連接微波爐加熱電路的情況下,用DC110V替代AC220V開展檢測時,其G極上沒有激勵單脈沖。查驗激勵開關電源(電路見圖1),18V一切正常。檢驗變頻式板上的三只電子管(包裝印刷電路上標示704、Q705、Q706)一切正常。再次電焊焊接電路中的10k(R703)電阻器后再插電,G60N90的G極上激勵單脈沖一切正常。
但聯機實驗的結果,仍燒60N90。這時,逐漸猜疑初次拆換的CT30J322,認真觀察,才發覺正品管是全塑封膜管,替代管是金屬軟管(其c極與熱管散熱器立即關斷)。經再次開展絕緣層安裝后,微波爐加熱常見故障清除。接入開關電源前幾秒內,電流量約2A,以后(磁控管加溫后)電流量達到8A。微波爐加熱工作中一切正常。
檢修工作經驗:如果沒有正品IGBT管,用同樣功能的IGBT管拆換時,要需注意若是塑料外殼管務必作絕緣層解決。
