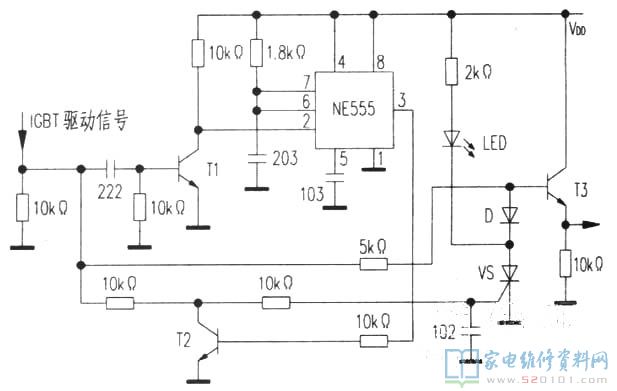

在電滋爐的檢修中,IGBT管毀壞較為普遍,但拆換了IGBT管后,要是沒有保障機制,難以確保調試時IGBT管不被再度毀壞。本設備可以在檢修中,根據連接維護,避免二次燒毀IGBT管。其電源電路如下圖所示。
原理:IGBT管的驅動信號,一路經T1倒相,觸發NE555延遲,③腳導出高電平使T2飽和狀態導通,不觸發可控硅VS。如驅動信號占空比過長,在NE555延遲值后仍然維持高電平,因為③腳變低電頻,T2截至,驅動信號觸發可控硅VS導通,根據二極管D,把射隨器T3的基極電位差降低,射隨終止導出。假如驅動信號一切正常,則驅動信號立即根據5k電阻器,經T3射隨導出。
電滋爐輸出功率20-30kHz;導出的波形pwm占空比也不一定維持50%,因此NE555⑥、⑦腳的RC值,一切正常的電滋爐IGBT管較大很有可能的驅動占空比來選值。
元器件挑選:T1-T3可以用9014;可控硅用單邊1A/400V,別的元器件沒特別要求。
不一樣電滋爐驅動一部分電源電路采用的工作電壓各有不同。NE555抗壓16V(本設備采用15V),開關電源處接(圖內開關電源一部分略)。
實際布線不贅述。把鍵入、導出接上后,不必忘記了電線接頭。
注:假如加溫線盤有匝間短路故障,本設備就維護不到了。
原理:IGBT管的驅動信號,一路經T1倒相,觸發NE555延遲,③腳導出高電平使T2飽和狀態導通,不觸發可控硅VS。如驅動信號占空比過長,在NE555延遲值后仍然維持高電平,因為③腳變低電頻,T2截至,驅動信號觸發可控硅VS導通,根據二極管D,把射隨器T3的基極電位差降低,射隨終止導出。假如驅動信號一切正常,則驅動信號立即根據5k電阻器,經T3射隨導出。
發光二極管LED,一方面起維護標示功效,另一方面,一旦可控硅VS觸發,可根據LED保持VS的導通情況。
電滋爐輸出功率20-30kHz;導出的波形pwm占空比也不一定維持50%,因此NE555⑥、⑦腳的RC值,一切正常的電滋爐IGBT管較大很有可能的驅動占空比來選值。
元器件挑選:T1-T3可以用9014;可控硅用單邊1A/400V,別的元器件沒特別要求。
不一樣電滋爐驅動一部分電源電路采用的工作電壓各有不同。NE555抗壓16V(本設備采用15V),開關電源處接(圖內開關電源一部分略)。
實際布線不贅述。把鍵入、導出接上后,不必忘記了電線接頭。
注:假如加溫線盤有匝間短路故障,本設備就維護不到了。
