        尚朋堂SR

        發布日期: 2021-12-24 02:00 瀏覽:157
        核心摘要:鍋具檢測電路簡稱為檢鍋電路,它是電磁爐的主要保護電路之一,其作用是檢測爐面是否放置鍋具,以及鍋具的大小(直徑)、材質及位置是否符合要求。其工作原理是:開機時,微處理器發出檢測脈沖系列,使機器試運行。若
        炒鍋檢驗電路通稱為檢鍋電路,它是電磁爐的具體維護電路之一,其功能是檢驗爐腔是不是置放炒鍋,及其炒鍋的尺寸(直徑)、材料及部位是不是符合規定。其基本原理是:啟動時,微控制器傳出檢驗單脈沖系列產品,使設備試運轉。若各類主要參數一切正常(包含炒鍋以及放置部位),設備隨后全自動轉到一切正常加溫情況。若未放炒鍋或放置部位不符合規定,檢鍋電路便會“通告”微控制器終止加溫(但每隔1~2秒,微控制器又將再度傳出檢驗單脈沖系列產品,直到炒鍋以及放置一切正常)。若在要求的時間內(通常約1分鐘,視實際型號而定)炒鍋以及放置部位仍不符合規定,微控制器就將傳出命令關機。微控制器每發一次檢驗單脈沖系列產品,無源蜂鳴器都是會“滴”的叫一聲,相匹配的“火力點”顯示燈也會閃一下(也是有不閃的型號),這就是通常所指的無鍋警報,相對應也是1一2秒一次。
        當底鍋核心一部分稍有內凹、鍋內盛水較較少時檢鍋聲尤其顯著。因此有這類檢鍋聲而無法一切正常加溫,就可大致判斷是檢鍋電路發生了常見故障。電磁爐的檢鍋電路一般可分為兩大類,即單脈沖數量檢驗與電流量尺寸檢驗。而后者又有電壓互感器抽樣與電阻取樣之分。
        小編覺得,雖然尚朋堂電磁爐型號規格較多,但檢鍋電路基本原理基本一致,大多數選用由電阻獲得工作中電流量的大小的采樣方法,別名電阻抽樣(也是有一些尚朋堂電磁爐選用電壓互感器抽樣的,如SR-181F型、SR-CH2008W最新款等)。但為何很多人覺得尚朋堂電磁爐檢鍋電路常見故障難修呢?其具體因素是對電路不足掌握,再加上受一些“專著”和“用戶手冊”表述的欺詐。下邊例舉剖析。


        一、尚朋堂SR-1625A型電磁爐檢鍋電路基本原理

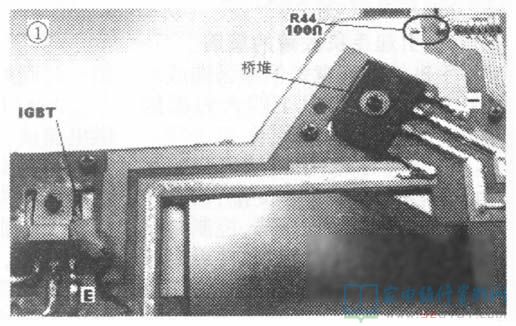

        即然說檢鍋電路為電阻抽樣,那取樣電阻是哪一個呢?——說出來或許會使你“豁然開朗”。抽樣電阻便是將橋堆“一”端與IGBT發射極“E”相互連接的這段敷銅箔!它寬8mm-10mm,約長150mm,呈M形(見下面的圖1上方),其功效相當于別的知名品牌電磁爐電阻抽樣電路中的康銅絲。好啦,如今再剖析電路就方便多了。

        尚朋堂SR

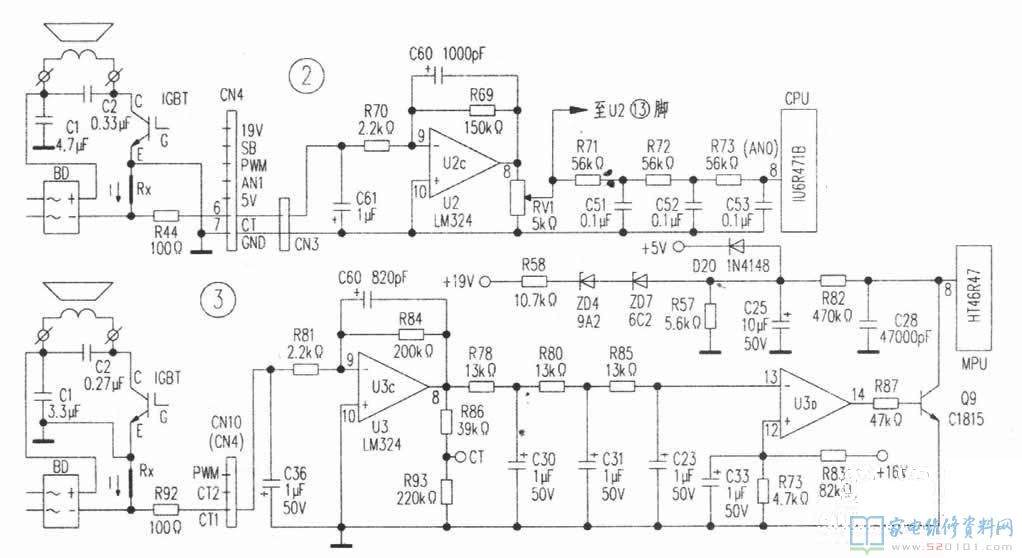

        下面的圖2是小編具體測繪工程出的SR-1625A型電磁爐檢鍋電路,這段M形銅箔的電阻在圖內用粗黑條RX表明。其底部與IGBT發射極“E”聯接且接地裝置,其下方與橋堆BD的“-”端相連。主控制回路的電流大小I流過微電阻RX產生取樣電壓,該電壓根據電阻R44經CN4的⑥、⑦腳(圖內標明“CT及“GND"的兩邊子)送至大理石板插孔CN3。C61為耦合電容.放大電路U2c(M324的1/4)和R70、C60及R69構成占比變大--積分電路,經該電路變大、過濾后的取樣數據信號由LM324的⑧腳導出。再經過RV1、R71、C51、R72、C52、R73及C53組成的三級積分器積分后送進CPU(不干皎紙貼上型號為IU6R471B)的⑧腳AN0端口號。因為RX上方接地裝置,而主控制回路電流量I自上而下流過RX,因此取樣電壓為負。經正相反占比——積分解決后從LM324⑧腳導出正數據信號。當控制面板上無鍋時,主控制回路電流量I較小,銅箔電阻RX上的損耗也較小,故送至CPU⑧腳的電壓也??;相反,若炒鍋與其說置放部位適合時,主控制回路電流量I比較大,銅箔電阻RX上的損耗也比較大,故送至CPU⑧腳的電壓也大。CPU將⑧腳(PLCANO)鍵入的PLC(電壓尺寸)變換為數據量,與內部程序流程設置的標值較為,進而對炒鍋做出準確的分辨。從調功電阻RV還引出來一路數據信號至U2(LM324)的13腳,作輸出功率整定值的用處。電阻R44起什么作用呢?它一方面減少抽樣電阻RX與右側過濾積分電路的藕合,降低二者間的互相影響;另一方面R44也與C61構成前面RC過濾互聯網。

        尚朋堂SR

        或許有些人會問:你將圖1中的這段M形的寬銅箔當做抽樣電阻,為什么電阻R44(100Ω)右邊長細的印板銅箔卻當做零電阻,將它立即接地裝置呢?由于M形寬銅箔在主控制回路中,工作中時的浪涌電流非常大,它的損耗可作為抽樣。而電阻R44右邊長細的印板銅箔是在控制電路中,工作中電流量不大,它的損耗可忽略。


        二、SR-1625A檢修案例

        檢修實例1:一臺尚朋堂SK-1625A型電磁爐,早已前檢修員換過商業保險、橋堆、IGBT管及G極維護用的18V穩壓管,啟動情況下各功能鍵實際操作、風機運行均一切正常。但按相對應火力點鍵后,每過1秒傳出一次警報聲,相匹配的火力點鍵顯示燈閃爍,且每一次都能聽見檢鍋聲。那樣不斷約70秒后自動開關機。據原檢修者說,對檢鍋電路的每一個元器件,包含LM324及全部的阻容元器件幾乎都一一完成了檢驗或代用,常見故障仍未清除。

        維修:打開主電路板觀查,發覺這段M形銅箔因燒壞而用一根直徑1.5mm的銅心線跨接線在橋堆“-”端與IGBT發射極“E”中間。根據以上對尚朋堂電磁爐檢鍋電路基本原理的了解,判斷為以上銅心線更改了抽樣電阻RX的電阻值。修補銅箔已不太可能,若用銅心線替代,粗了電阻過小不檢鍋;細一些的經試驗可做到規定,但電流量容積又不足(在直徑同樣的前提下,銅箔的電纜載流量比圓銅心線要大),擔憂發燙。最終想為何不試一下選用康銅絲呢。因此尋找壞數字萬用表上拆下來的一根直徑1.2mm的康銅絲,提取約22mm的一段,像路程一樣在印板上兩邊打孔固定不動。一頭接在橋堆“-”端銅箔處,開洞并焊上,另一端用粗銅線連至IGBT管“E”極處后調試,總算將其修補。


        檢修實例2:一臺尚朋堂SR-1625A型電磁爐,出現異常時狀況同例1,即不檢鍋,但有時候又能一切正常加溫。

        維修:盡管沒有發覺脫焊狀況,但仍將各點焊重焊了一遍,再調試一切正常后交客戶。但是應用月余后又發生一會兒一切正常,一會兒檢不上鍋的狀況。按照在網上詳細介紹的方式,將電路板清理一遍(事實上電路扳都不很臟)恢復工作,但應用月余后又常見故障再現。經具體分析,將電路板清理一遍能恢復工作,表明問題仍是油漬;將點焊重焊一遍也可以恢復工作,可能便是加溫點焊導致一部分油漬蒸發的結果。依據圖2查驗相關電路,發覺好多個貼片電容(C51、C52、C53、C60及C61)中,有的兩邊的點焊及銅箔間間距不大,尤其是電容器側邊與電路板間的間隙較非常容易藏污。因此用木質(或竹制)木簽頂尖細心清除間隙,并且用尖口電烙鐵將各貼片電容兩邊的點焊當心重焊一遍。本次修補后已應用一年多,末見常見故障發作。


        三、尚朋堂SR-1607C型電磁爐檢鍋
        該型電磁爐的檢鍋電路(見上圖3)比SR-1625A型要繁雜一些,多了由U30(LM324的1/4)構成的正相反電壓電壓比較器和由Q9(C1815)組成的末級。U3D的12腳連接參照電壓16VxR73kΩ/(R83k R73k)=16V×4.7k/(82k 4.7k)=0.87V,評測12腳為0.7V上下。當炒鍋以及放置一切正常時,主吲路電流量I比較大,銅箔電阻RX上的損耗也比較大,送至U3D的線性鍵入端13腳電壓將超過0.7V,使它的14腳導出低電頻,Q9截至,微控制器⑧腳鍵入電壓被電阻R82(470k)拉升,告之鍋檢一切正常;相反,當炒鍋及放置出現異常時,主控制回路電流量I較小,銅箔電阻RX上的損耗也較小,送至U3D的線性鍵入端13腳電壓因此低于0.7V,使它的14腳導出高電平,Q9關斷,微控制器⑧腳的電壓被降低,即被告之未檢到鍋,遂傳出命令終止加溫并造成報警系統。
        圖3中的。R82(470k)是Q9的集電結電阻,它的配電電路有點兒尤其。查得穩壓管ZD4(9A2)、ZD7(6C2)的穩壓管值各自約為8.1V和6.1V,因此 19V的開關電源經ZD4、ZD7降血壓,再由R58、R57兩電阻分壓,在R82左方約有1.6V的電壓,這時二極管D20反偏截至。因為該電磁爐 19V的開關電源沒經穩壓管解決,應用中評測其電壓住往在 22v上下,因此R82左方具體約有2.6V的電壓。Q9的集電結選用兩種送電方法還有一個功能便是兼作過電壓與欠壓:當 19V的開關電源電壓過低時,ZD4、ZD7不可以被反方向穿透,微控制器因⑧腳電壓過小而傳出命令警報并暫停加溫。相反,當 19V的開關電源電壓過高時,將使R82左方電壓過高,若這時Q9處在截至情況,便會使微控制器⑧腳電壓相對應拉升,一旦⑧腳電壓超出內部程序流程設置的過壓門限制值,就將傳出命令過電壓警報并停止工作。上而早已提及,僅有當主控制回路電流量I超出檢鍋門限定,Q9才會截至。因為 19V的變動立即體現了鍵入交流電電壓的轉變,因此這具體便是遠程服務器溝通交流鍵入的過電壓與欠壓電路。電磁爐一切正常業務時二極管D20反偏截至。但若開關電源電壓過高或電路出現異常,造成R82左方電壓過高,則D20關斷,將R82左端電壓鉗制于5.6V,以維護微控制器鍵入端(⑧腳),防止鍵入電壓超標準導致毀壞。再看好多個檢修案例:
        檢修實例3:一臺尚朋堂SR-1607c型電磁爐,出現異常時狀況同例1,即檢不上鍋
        維修:測開關電源 5V、 16V電壓一切正常。 19V開關電源約 23V亦應一切正常。用數字萬用表測U3D(LM324)12腳電壓為0.7V,而13腳電壓僅為0.46V,查前面各阻容元器件,發覺電解電容器C30、C36容積近乎為零,充分考慮小電解電容器易失容,因此將5只1uF/50V的電容器所有換新,常見故障清除。
        檢修實例4:一臺尚朋堂SR-1607c型電磁爐,出現異常時狀況同例1,即檢不上鍋
        維修:測開關電源 5V、 16V及 19V電壓一切正常。用數字萬用表測U3D(LM324)12腳電壓為0.7V,而13腳電壓卻為0.1V,查前面各阻容元器件未發現問題,代用U3(LM324)后常見故障清除。
        檢修實例5:一臺尚朋堂SR-1607c型電磁爐,出現異常時狀況同例1,即檢不上鍋
        維修:測開關電源 5V、 16V及 19V電壓一切正常。用數字萬用表測U3D(LM324)12腳電壓為0.69V,13腳電壓為1.2V,均屬正常,但微控制器⑧腳電壓為0V。猜疑Q9(C1815)毀壞,但評測完好無損,最終查出來電阻R82已引路,更換后常見故障清除。
