經檢修未修補的希貴電磁爐,沒有型號規格

小編接修一臺經檢修未修補的希貴電磁爐，沒有型號規格。拆蓋查驗，發覺商業保險斷裂，IGBT管已從印制板上拆下來(散放到電磁爐內)，精確測量其三個極間電阻值均呈穿透情況。

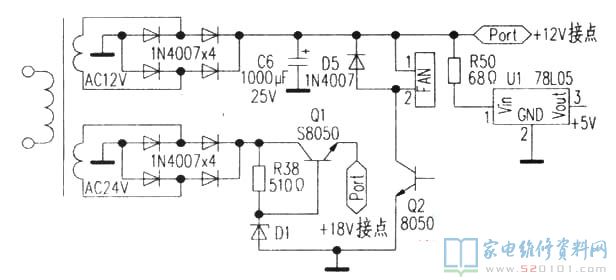

因此用10A保險絲管、FGA25N120ANTD管作拆換，先不接線盤，但將電磁爐一部分修復。隨后串連100W／220V燈泡，插電，電磁爐毫無動靜，精確測量開關電源變壓器，發覺其初中級繞阻損壞。因為印制板及變壓器自身均未給予變壓器次級線圈的工作電壓主要參數，因此將開關電源一部分次級線圈有關電源電路制作如圖下所顯示。

依據印制板上出示的 18V、 5V及風扇出廠銘牌上標志的 12V等信息內容，可以推測變壓器次級線圈輸出電壓的工作電壓為AC12V、AC24V，如下圖中所顯示。

因為以上的變壓器是焊在印制板上的，銷售市場上沒有主要參數和安裝規格同樣的制成品，但有對于電磁爐檢修的開關電源(精巧輕巧、價格低)，遂購又一件。此品外包裝盒規格為60mm × 35mm × 20mm，十分精巧，裝有使用手冊。開啟包裝，取下線路板，見到該開關電源導出三組工作電壓： 18V、 12V、 5V。因此決策用它取代毀壞的原開關電源一部分，將原毀壞的變壓器拆卸，其他沒動；用小螺絲將該開關電源固定不動在電磁爐底罩上，開關電源鍵入端按正負極電焊焊接在整流管的正負極端，其輸出端電焊焊接在原電磁爐的 18V、 12V點， 5V無需。
這時，不接線盤并將電磁爐的一部分修復后，冉串連100W／220V燈泡后插電，燈泡沒亮(表明無明顯短路故障點)，精確測量 18V、 12V、 5V均一切正常，控制面板實際操作及風機旋轉也一切正常。再將電磁爐立即插線，用燈池替代線盤啟動，燈泡閃耀。最終，連接線盤并修復整體，電磁爐恢復過來加溫，常見故障清除。
