供沒有打火作用的天然氣灶具應用的電子器件小設備

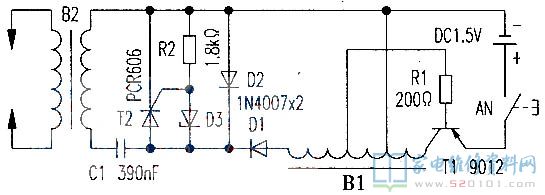

該電路如下圖所示，它選用每節5號充電電池(1.5v)配電。應用時，按住按鍵開關AN時．1.5V直流電電壓則先由三極管T1的e-b極和R1、B1(高頻率小變電器的正中間繞組)產生的回路，給予T1偏流，T1關斷電流量流過B1繞組，造成的磁感應單脈沖，則又正反饋于T1偏流回路中：從而T1進到到持續性自激振蕩情況。在B1的另一磁感應繞組上，因為線圈匝數多，因此造成一變壓單脈沖電壓。該電壓由二極管D1整流器，可產生一個較高單脈沖直流電電壓。此電壓經B2變電器初中級為之C1電池充電；當所充電壓升到D3管反方向穩壓管值時，D3馬上山崩關斷；因此T2晶閘管的操縱極上獲得開啟電壓，使T2關斷，并馬上讓C1所充的電壓，經T2和B2初中級回路放電；在B2次級線圈變壓繞組上，就磁感應出一數千伏單脈沖電壓：該電壓再經輸電線引至點火器的前面部，根據氣體空隙放電，造成出拉弧。并且用此火花放電為爐灶打火。

此外在電路上，D2構成的是維護電路。用于泄流電路工作上所形成的反方向磁感應高壓脈沖．可避免它對T1、T2等元器件產生傷害，進而確保電路工作中安全性。 日常的使用中，點火器免不了有常見故障，有二種比較普遍。其一是AN旋鈕開關易失效。這大多數是因電源開關上簧片形變，或是因滲水、污跡造成生銹空氣氧化．電源開關接觸點不可以靠譜觸碰，進而造成電路不可以正常的工作中。對于此事．可開啟外殼后，對形變電源開關上的簧片開展整形美容及其清理除污等方式給予處理。
另一普遍高發常見故障是當按住AN電源開關，雖能聽見髙壓放電聲，但器材前面頭頂部卻看不到電孤(火花放電)。經查驗，是因外殼內濕冷，殼內放電高壓導線還未將髙壓輸至點火器前面，便已在殼內濕冷處而放電，因此導致無法一切正常對爐灶來打火。對于此事，可先對殼內進行清污機與驅潮；并提高電線間絕緣層，可采用為高壓電線再加套絕緣套管方式(絕緣套管可以用廢圓珠筆芯管芯)就可以。這般解決便能有效的避免常見故障再次出現。
