崩騰PC200N電磁爐在檢修調試插電時,即發生IGBT管爆損

常見故障狀況：小編接修一臺崩騰PC200N電磁爐在檢修調試插電時，即發生IGBT管爆損。

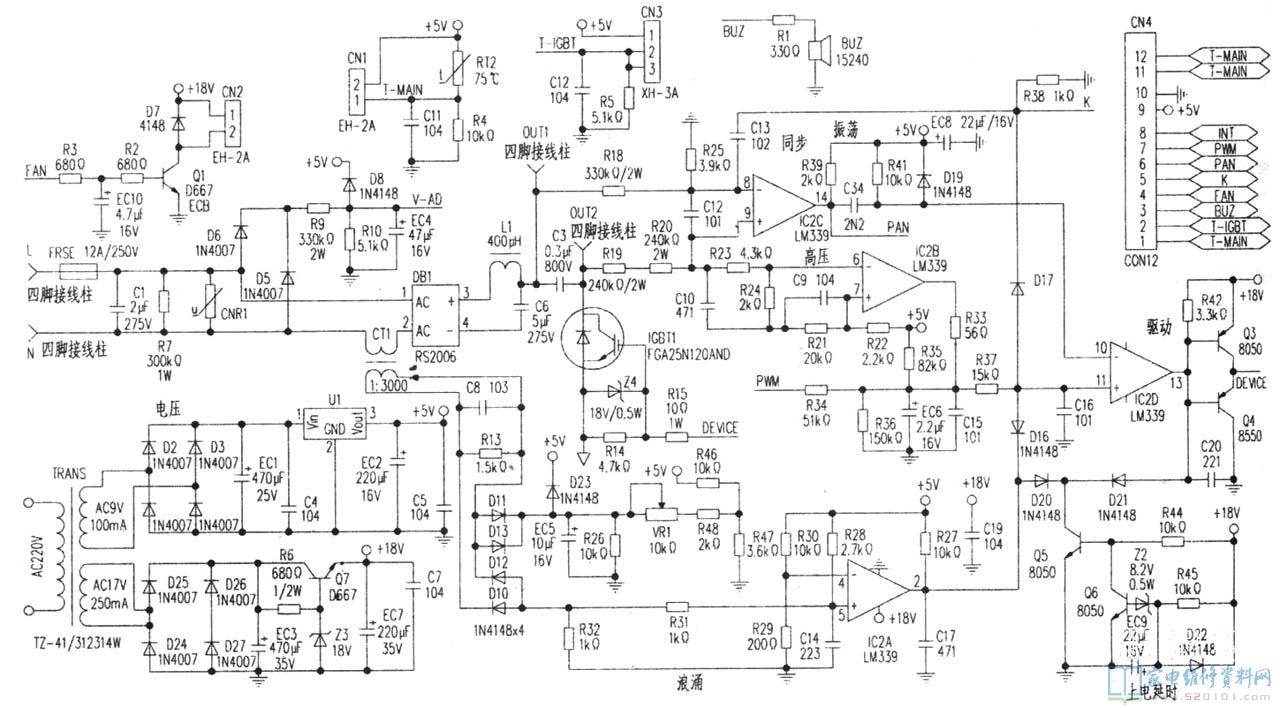

剖析檢修：該電磁爐已被多的人P過但均未修補，現階段只需一插電就爆損IGBT管。依據該常見故障的特性，檢修范疇鎖住為：整體高壓低壓配電電路、LC震蕩電路、推動變大電路、髙壓檢驗電路、同歩電壓較為電路及也就能待機維護電路(見下面的圖所顯示)。

小編的檢修檢驗流程如下所示：

1.檢修時，將電磁爐前后左右殼開啟，在電源插頭L接線端子上串連連接電燈泡40W/220V(防止再損IGBT管)并通電被測。用500型數字萬用表直流電電壓500V、50V、10V擋測得髙壓配電電路的濾波電容器C6(5uF/275V)兩邊電壓 305V，一切正常；測得低電壓配電電路的濾波電容器EC7(220uF/25V)對地電壓 18V，一切正常；測得濾波電容器EC2(220uF/16V)對地電壓 5V，正常。
注：若以上電壓出現異常，多見C6、C1、DB1(RS2006)、Q7(D667)、Z3(18V/0.5W)、C7(104)、U1(LM7805)、C2(104)及TRANS(TZ41/3123141)等電子器件損傷而致!會使電磁爐發生通電即爆損ICBT管、不斷地檢鍋、時斷時續加熱、報警不加熱及不報警不加熱的常見故障。
2.取出加熱電磁線圈盤，通電時測出LC震蕩電路中IGBT管的集電結C對地峰壓迅速升高至 35V后又降到 0.5V，一切正常；測得操縱極G對地0V電壓，一切正常。注：若以上電壓出現異常，多見C6、C3(0.27uF/1200V)、IC2(LM339)、Z4(18V/0.5W)、IGBT(FGA25N120 AND)及加熱電磁線圈盤等電子器件損傷而致!會使電磁爐發生通電即爆損IGBT管、不斷地檢鍋、時斷時續加熱、報警不加熱及不報警不加熱的常見故障。
3.測出推動變大電路的三極管Q3(8050)基極對地電壓 0.4V，一切正常；集電結C對地電壓 18V，一切正常；發射極對地電壓0V，正常；Q4(8550)基極對地電壓 0.4V，一切正常；集電結C對地電壓0V，一切正常；發射極對地電壓0V，正常。
注：若以上電壓出現異常，多見Q7(D667)、Z3(18V/0.5W)、Z2(8.2V/0.5W)、Q15(8050)、Q6(8050)、Q3(8050)、Q4(8550)、C20(221)及R42(3.3K)等電子器件損傷而致!會導致電磁爐發生通電即爆損IGBT管、報警不加熱及不報警不加熱的常見故障。
4.測出同歩電壓較為電路的IC2C⑧腳正相反鍵入端(即V-抽樣)對地電壓 3.8V，一切正常；⑨腳積分電路鍵入端(即V 抽樣)對地電壓 4V，一切正常；14腳導出端對地電壓 5V，一切正常。
注：若以上電壓出現異常，多見C6、R18(330k/2W)、R19(240k/2W)、R20(240k/2W)、C10(221)、R23(4.3k)、R24(2k)、C13(102)、R39(2k)、C34(2.2nF/63V)、IC2C(LM339)及D19(1N4148)等電子器件損傷而使電磁爐發生通電即爆損IGBT管、不斷地檢鍋、時斷時續加熱、報警不加熱及不報警不加熱的常見故障。
5.測出也就能待機維護電路的IC2D⑩腳正相反鍵入端(即V-抽樣)標準對地電壓 4.8V，一切正常；13腳導出端對地電壓升高至 5V(一切正常為 0.4V)，IC2D已旋轉導出高電平；再測出11腳積分電路鍵入端(即V 抽樣)對地電壓發覺已升高至 4.9V(一切正常為 0.5V)。將數字萬用表撥至電阻器R×100擋檢驗也就能待機維護電路有關元器件，結果發覺鉗位二極管D17(1N4148)已穿透毀壞。因為D17的毀壞，促使電磁爐一旦插電導致外置變大電路的IC2D 11腳積分電路鍵入端(即V 抽樣)對地電壓超出⑩腳正相反鍵入端(即V-取洋)標準電壓驅使IC2D旋轉導出高電平，故自始至終導致IGBT管不斷飽和狀態關斷后爆損IGBT管的常見故障產生。將D17拆換后與此同時取下電燈泡，并上電放炒鍋調試加熱，整體恢復過來。
