實體測繪工程出電路電路原理圖

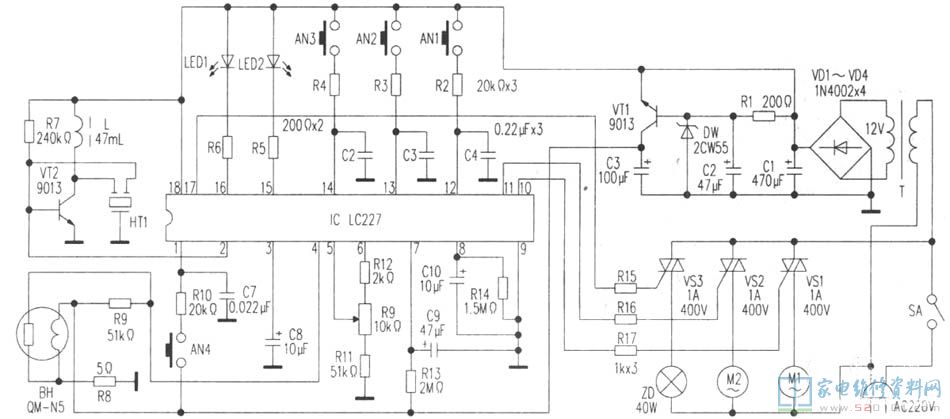

小編接修一臺抽油煙機，按一切鍵都無反映，不工作中。該設備因長期性不維護保養煙熏火燒連出廠銘牌也看不見了。小編依據實體測繪工程出電路電路原理圖如下圖所示。該電路由IC(LC227)、雙向可控硅VS自動開關電路、警報發音電路、氣敏半導體材料感應器、手動式按鍵、顯示屏等組成。LC227場效應管為直接式(18腳)，內帶有電壓比較器、啟動清零電路、開機延遲時間及標準電壓造成電路、自動開關機延遲時間電路、全自動／手動式挑選操縱電路、全自動／手動式顯示系統電路、警報操縱電路、照明燈具操縱電路和雙路晶閘管開啟電路。

當220V電壓經環形變壓器T降血壓后，由二極管VD1—VD4橋式整流、C1過濾后，再經三極管VT1及穩壓管DW、C1、C2、C3、R1構成的簡單穩壓管電路輸出直流電6V提供IC；當開關電源插電時，IC內部電路全自動清零，這時IC的16腳輸出低電平，自動工作中顯示燈LED1照亮，表明電路工作中于全自動方式。IC的⑦腳根據電阻器R13對電容器C9電池充電，延遲時間一段時間后(電壓充到變換電平常)，IC的⑥腳輸出高電平，通過R12、RP及R11的分壓造成標準電壓，根據RP的核心接觸點提供Ic⑤腳內部電壓比較器V 端(調整RP電阻值尺寸可以設定其標準電壓進而操縱氣敏半導體材料感應器的敏感度)。假如這時房間內沒有廚房油煙汽體，氣敏半導體材料感應器BH以高電平方法將電壓加進Ic④腳內部電壓比較器的V-端，使其內部電壓比較器輸出低電平，則警報器不警報，與此同時電動機都不轉。一旦BH檢驗到廚房油煙時，BH的輸出電壓降低，時下降至低于V 端電壓時，內部電壓比較器旋轉，這時輸出高電平，則Ic的②腳輸出報警系統，經三極管VT2變大后促進壓電陶瓷片HTD發出聲響聲(其警報工作頻率可根據調節C8來明確)。

在警報時，IC的⑧腳輸出高電平對C10電池充電：當C10上的電壓升高到全自動／手動式挑選操縱變換脈沖信號值時，IC的⑩、11腳與此同時輸出低電平，造成雙向可控硅VS1、VS2與此同時關斷。上下離心風機M1、M2與此同時運行逐漸排風系統抽真空。工作中一段時間后，廚房油煙清除整潔，BH的輸出電壓又回暖，當升至V 端以上時，IC內部電壓比較器旋轉，輸出低電平，這時警報器馬上停止工作，自動開關機延遲電路根據R14充放電，隨后左、右離心風機自動開關機(其延遲時間由C10、R14的電池充電時間決策)。當按動全自動／手動式操縱挑選功能鍵AN4時(即輸出一個高電平單脈沖加給IC①腳)，這時由全自動方法變?yōu)槭謩邮椒椒ǎ滹@示燈LED2照亮，表明整體處在手動式操縱情況；按動AN1鍵時，Ic的11腳即輸出低電平VS2關斷，左離心風機工作中；再度按動AN1鍵時，IC的11腳呈高阻態，VS2截至，左離心風機終止運行。同樣，按動AN2鍵時IC⑩腳輸出低電平，VS1即關斷，右離心風機運行；再按動AN2鍵時，IC⑩腳呈高阻態，VS1截至，右離心風機終止運行。AN3是照明燈具功能鍵，按動一下按鍵IC的17腳導通，輸出低電平，VS3開啟關斷，照明燈具ZD照亮，再度按動AN3鍵VS3截至，這般不斷循環系統。

根據以上對電路原理圖的剖析和了解，轉過頭來看抽油煙機不工作中，按一切鍵也沒有反映，這就表明IC沒有工作。這時關鍵查驗Ic的18腳電壓，用萬用表測量為0V異常(一切正常6V)，再精確測量VT1的b-e、c-e極間也沒有電壓(可能是R1燒壞)。用萬用表測量R1的電阻值為200Ω(一切正常)。正打算要精確測量變電器二次側的電壓時，發覺其有一導線在點焊處已浸蝕斷絲。用電烙鐵焊補好后，插電調試一切正常。
