尚朋堂SR

故障狀況：該型電磁灶在長時間的常規應用后，造成啟動不加熱或忽然不加熱的故障，此時鮮紅色“加熱顯示燈”閃動、無源蜂鳴器的警報聲時斷時續發生，但查驗沒有水的底鍋仍有風感。殊不知，用DT-890型數字萬用表檢驗各有關電源電路上的場效應管二極管、三極管、穩壓管、電容器及電阻器等全是沒問題的，乃至換掉了新的場效應管該灶也不能應用。

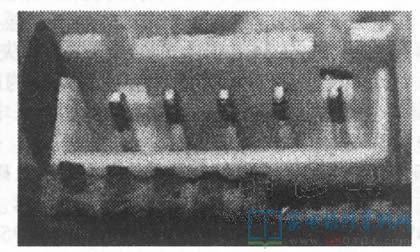

故障維修：依據筆者對該灶的應用及檢修工作經驗看來，引起該故障的因素有兩個：一是很有可能在某一處插針與電源插頭中間普遍存在著造成導電率能減退的黑色空氣氧化膜(見下面的圖)，進而造成MCU(HT46R47)集成ic內各相關的信息內容管腳自始至終處在休眠的高電位情況，而無法得到進到低電位差的啟動數據信號，即沒法導出PWM加熱差分信號而導致不加熱故障。二是很有可能在某一插針與電源插頭中間普遍存在著松脫狀況，使在電磁灶內的冷卻風扇快速吹開輸電線的情形下，造成斷開原所導出PWM加熱差分信號導致忽然不加熱故障。

在明確是因為插針與插口中間的接觸不良現象造成的故障后，可以用高倍放大鏡觀查與查驗其表層是不是有黑色空氣氧化膜。檢修程序流程是：可從給予電磁灶工作標準電壓的插針CN1(AC 220V)與CN2(5V-16V-AN1-GND-SB)開展清除，隨后連接開關電源看其能不能正常的工作中。若故障依然如此，則再繼續清理與MCU立即相互連接的插口CN4、CN6及CN7。該灶原理圖詳見《尚朋堂SR-1601A型電磁灶電源電路與檢修》一文，其電路板上的插針一共有9處，筆者查驗發覺插針表層均存有總面積尺寸不一樣的黑色空氣氧化膜(清除工作中務必在高倍放大鏡觀查下開展)，可以用砂紙或刮板仔細地解決整潔。若經這般系列產品解決后，仍沒法使電磁灶進到一切正常工作中，則應拆換總體塑膠電源插頭或整修單獨一個形變了的電源插頭，以保證其與插針間的密切觸碰。根據以上一系列的處置后，筆者的電磁灶接入開關電源就修復了一切正常工作中。
