富士寶IH

小編接修一臺富士寶IH-S1902電滋爐接入主機電源后無反映。拆卸，發覺其配電足開關電源電路。查驗R50(10Ω／2W)燒黑引路，進一步查驗，發覺電子器件TFC719穿透毀壞(⑦、⑧腳有顯著的毀壞印痕)。

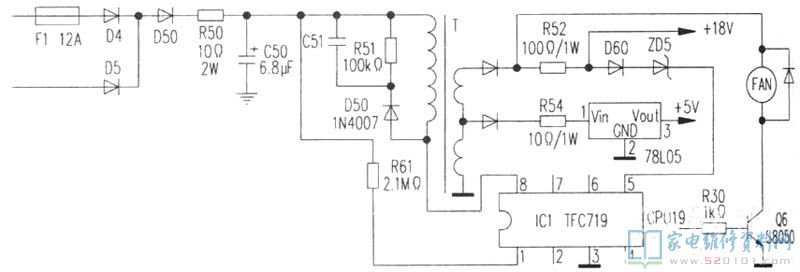

因銷售市場上無該型號規格電子器件TFC719售賣，因為在線路板卜可以看得出開關電源電路給予雙路直流電源 18V、 5V。因此選購了24V變電器，對它進行更新改造，并畫出其開關電源一部分原理圖，如下圖1所顯示。

作法是：

(1)焊下R50、TFC719、R52、R52前二極管、R54前二極管。

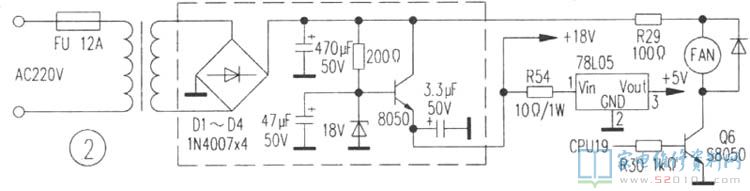

(2)在個人名片上依照圖2斜線框中電源電路制做一塊 18V電源板，電子器件主要參數如下圖所示。

(3)將變電器220V端電焊焊接在D4、D5的左方， 5V導出及風扇電源電路按圖2連線。可能是變電器的容積稍低，剛開始時將風扇( 18V)立即接在 18V導出端上，8050的偏置220Ω電阻器改成560Ω，不接加溫線盤開機，風扇旋轉，但 18V降至 12V，故將風扇接在整流器導出端。其他電子器件按圖2所顯示修改。
(4)插電后精確測量 18V為 19V； 5V仍然精確。不接加溫線盤開機，風扇旋轉一切正常，精確測量 5V精確， 18V減少了零點幾伏。
(5)用220V/100W電燈泡替代加溫線盤，開機，有檢鍋的響聲，但電燈泡沒亮，亦無警報聲。
(6)用自攻螺絲將變電器及 18V電源板固定不動。修復聯接加溫線盤及全部連線，調試恢復過來。
