電磁爐通用性檢修板售賣

因為生活水平的日益提升，電磁爐早已進到家家戶戶，電磁爐如今目前市面上已經有電磁爐通用性檢修板售賣，價錢僅幾十元。佳維牌便是這其中之一，它涵蓋了電磁爐需要的小信號分析、操縱及顯示一部分。只必須原機開關電源和功率大的一部分(橋堆、大耦合電容、電壓互感器、發燙電磁線圈盤、串聯諧振電容器、IGBT管、風扇等)。且接線簡易，若原機開關電源和功率大的一部分常見故障清除，接線準確無誤就可以工作中。該檢修板可以滿足不一樣知名品牌、型號規格的電磁爐。下邊實際詳細介紹聯接和調節方式。

一、聯接方式

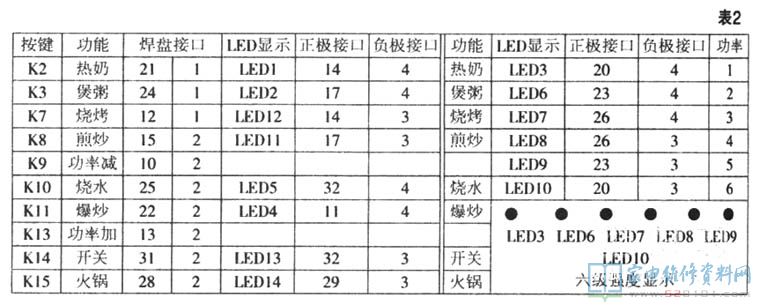

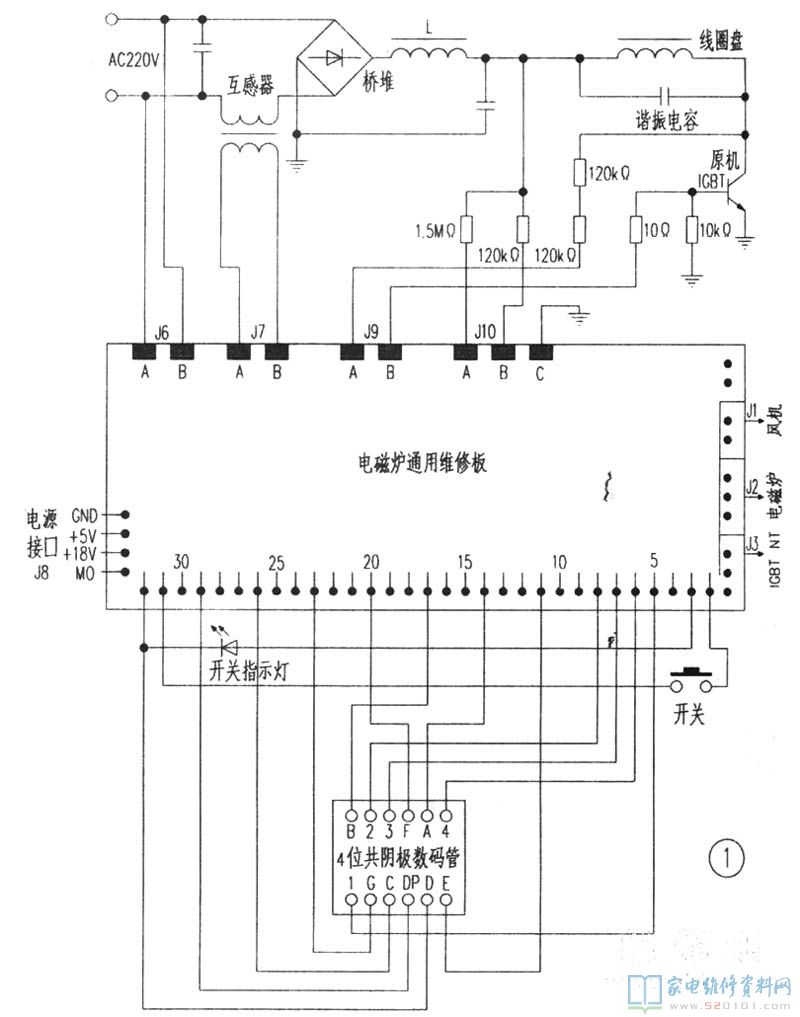

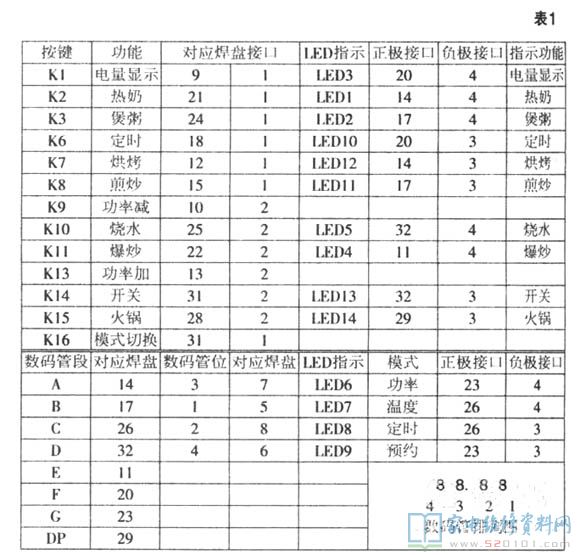

該檢修板的接線平面圖見圖1 (為四位數碼管顯示計劃方案)，其顯示與操縱一部分有32個端口號(在其中16、19、27、30號端口號為空端)，共可聯接13個功能鍵、14個LED作用顯示燈及4位共負極數碼管(注：在實際檢修時，可依據所修型號的必須靈便挑選，即使只在第2、312個端口號接一個輕觸開關，電磁爐也可以完成加溫作用)。順帶表明，檢修板背面有一個作用焊錫絲點，當其引路時，為4位數碼管顯示計劃方案(售賣時早已斷掉)，其4位數碼管顯示計劃方案插口見表1。短路故障時為6位LED輸出功率抗壓強度顯示計劃方案，該方案插口見表2。

一覽表1、表2，得知LED3、LED6-LED10的插口是同樣的。

在4位數碼管顯示計劃方案中，主要是標示電磁爐作用，而在6位LED輸出功率溫度顯示計劃方案中關鍵用于標示電磁爐當今的輸出功率情況。在4位數碼管顯示計劃方案中，方式轉換鍵的轉換次序為，輸出功率→油爆→烤串→蒸炒→燒開水→煮粥→熱奶→火鍋店→輸出功率。在接線平面圖中，J6為鍵入電源插頭，應當聯接在功率大的整流橋堆前邊；J7為電流量檢驗插口，可檢驗工作中電流量，并相互配合進行過電流保護和輸出功率調節器及電量計算等作用。若原機無電壓互感器，可在互感器部位連接配套設施電壓互感器(在J7插口接電壓互感器次級線圈)。J9A端為IGBT管C極工作電壓檢驗口，根據二只串連的120k／2W電阻器接IGBT管C極。假如原機沒有或是阻值不一樣，按照此規定聯接。B端為IGBT管推動單脈沖導出端，根據一只10Ω／0．5W電阻器與IGBT管柵壓相接。如原機阻值不一樣應當拆換。10J為同歩檢驗與接地裝置端口號，A、B端各自經1．5M/0．5W、120k/2W電阻器引至濾波電感L和發燙電磁線圈中間的連線上，C端接公共性地。J8為低電壓開關電源通道，各自為地(GND) 5V， 18V、 19V(M0)，可找到原機的這好多個工作電壓點，隨后線纏連至本插口。在其中 19V為敞熱風扇開關電源，如原機風機開關電源為18V，則 19V插口可與 18V接口立即并接。假如原機風機開關電源為 12V，則應在 19V導出端再接一個AN7812(電流量為1．5A的12V三端穩壓器)。J1為風機插口，應留意風機轉為是向機身吹風機，假如轉為錯誤或不轉，請將接線互換。J3為IGBT管溫度檢測傳感器插口。IGBT管溫度檢測傳感器通常壓在IGBT管下邊，如毀壞，運用搭配的B感應器(管腳上漆的NTC溫度傳感器)更換。J4為爐腔溫度檢測傳感器插口，該感應器通常坐落于發燙電磁線圈正中間，如需拆換，可以用配套設施的A感應器(管腳未上漆的NTC溫度傳感器)更換。

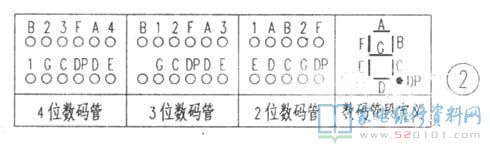

必須說的是：假如你待修的電磁爐是3位或2位數碼管顯示的，可挑選3位或2位數碼管顯示計劃方案，其接線方式見圖2，雖不可以顯示詳細的信息內容，但不影響到應用作用。順帶強調：數碼管是由好幾個LED構成的顯示元器件，各自為A、B、C、D、E、F、G七個段和DP一個小數位。當數碼管內8個LED的負級連在一起時，稱之為共負極。當8個LED的正級連在一起時，稱之為共陽極氧化。本檢修板只有推動共負極數碼管，假如待修理機器為共陽極氧化數碼管，提議挑選選用6位LED輸出功率溫度顯示計劃方案或拆換成共負極數碼管。單獨一個數碼管管腳共10個，分左右兩行，在其中左右排正中間一個為位線，精確測量數碼管的優劣可將數字萬用表撥至Rx10k擋，讓記號筆接在公共性位線上，水筆各自接各線管腳，若每段能各自照亮，則表明數碼管是好的，并且是共陰數碼管。例如在圖2中4位數碼管中紅直流電流表接位線“1”，水筆各自接A、B、C、D、E、F、G的管腳，可將左側的第一位數碼管的7個段各自照亮。

二、調節方式

在確保全部聯接無問題的條件下，在開關電源鍵入控制回路中串入100W白熾燈，插電后若能聽見“嘀”的一聲，且數碼管能顯示休眠標示，再放上鍋。按壓開重要K4能見到電燈泡閃耀，則表明電磁爐基本上一切正常。這時可以摘掉電燈泡，用鉗形表測鍵入控制回路的鍵入電流量，與此同時調整檢修板上的輸出功率調整電阻器，使電流量(或輸出功率)做到所需值。電流量與輸出功率關聯見表3，若鍵入工作電壓不夠220V，則輸出功率有一定的減少。假如調試時數碼管出現異常編碼(在表3中，LED顯示計劃方案欄中1、2、3、4、5、6各自指的是LED3、LED6、LED7、LED8、LED9、LED10)，應按常見故障編碼含意開展查驗維修。假如發生顯示不檢鍋編碼E0。應拆換串聯諧振電容器，串聯諧振電容器通常為0．22uF／1500V、0．27uF／1500V、0．33uF／1500V。由于絕大多數電磁爐發燙電磁線圈的電感器量及串聯諧振電容器主要參數在一定區域內存有一定差別，故該檢修板已充分考慮此問題。若拆換串聯諧振電容器后仍不檢鍋，則表明該檢修板不適感用以所完成的電磁爐。若插電后電燈泡沒亮或出現異常，應再次查驗功率大的一部分。
