SH2147電磁爐通電啟動顯示E7后,自動開關機(主板型號:

故障狀況：小編接修一臺客戶送過來的美的SH2147電磁爐，該電磁爐通電啟動顯示E7后，自動開關機(主板型號：M02-B3標配)。
維修方式：依據故障編碼可以明確該故障歸屬于低電壓維護，可關鍵查驗VIN電壓。通電測量VIN電壓不上1V，顯著小于2．85V的一切正常電壓。查驗VIN電壓的取樣電阻(820k/2W)，一切正常。猜疑顯示板故障，拆下顯示板再度測量VIN電壓恢復過來。因此查驗單片機設計的VIN電壓檢驗端，猜疑VIN電壓高頻率濾波電容器C103(貼片)欠佳。拆下該電容器再次再裝顯示板后，測量VIN電壓一切正常；確定是C103的貼片電容器存有軟穿透，拆換一個104／50V的接式高壓瓷片電容后調試，故障清除，電磁爐恢復過來。

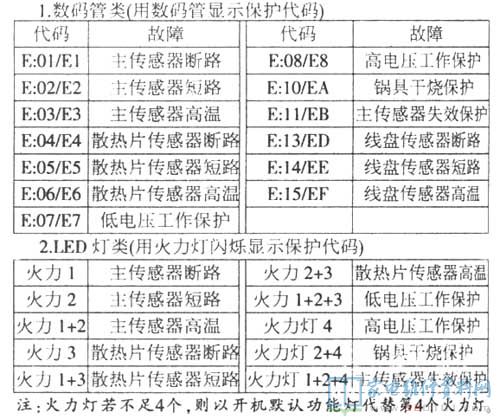

備注名稱：該故障在一般情形下維修人員都是會認為是顯示板上單片機設計毀壞，通常立即拆換顯示板，這就立即提升了修理成本費。此外，附該該電磁爐故障編碼表，僅供參考。
