電磁爐中兩大類協助開關電源電路基本原理介紹

文中小編讀過《電磁爐中兩大類協助開關電源電路基本原理介紹》一文，覺得特別好，認為這幾篇文章內容對閱讀者有較大的協助。覺得電磁爐中相關兩大類協助開關電源的特征以及8種電路方式的歸類，被這篇文章給理清了、“搞定”了，在日后的檢修中不會再發生那樣這樣的問題了。雖然現階段電磁爐各種各樣型號高達數百種，但構成電磁爐中的模塊電路總數終究比較有限，只需將他們一一搞清楚了，就能尋找掌握電磁爐原理、全方位把握電磁爐檢修技術性的最好方式。
可是現階段閱讀者中對電磁爐中模塊電路的特征及歸類層面，還出現一些問題，現舉4例進行表明。
例一：將電磁爐中的“開／關電路”誤以為是“通電維護電路”

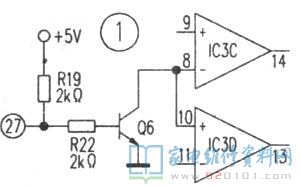

從等級上講，這兩個模塊電路區別非常大：MCU是根據“開/待機電路”傳出命令來操縱電腦整機工作中的，故是電磁爐中必需具有的模塊電路；而“通電維護電路”(電路見圖1)不一樣。通電時，。MCU的27腳輸出高電平至三極管Q6的基極，Q6關斷，進而確保電磁爐在待機狀態下IGBT管不工作中。開機后，MCU的27腳輸出低電頻，Q6截至，不容易危害操縱電路的工作中。

例二：對所說的“波形造成電路”的作用沒有搞清楚
事實上這也是MCU的50Hz波形“過零檢測”電路，是MCU基本上工作中標準之一。假如相對應的MCU檢測不上“過零”數據信號，就沒法進行得電校準，下一步工作也是“別談”了。由全文電路得知波形造成電路基本原理：AC220V經變電器T101直流變壓器后，輸出約5V以內的溝通交流電壓，經電阻器R501、R502(均為10k)分壓后加進電壓電壓比較器IC5-4(LM339)的11腳(同相鍵入端)。在正半周期時，D204截至，IC5-4的11腳電壓高過⑩腳(0V)，13腳輸出高電平；負半周期時，IC5-1的11腳被D204鉗位在0．7V，這時，11腳電壓小于④腳，13腳輸出低電頻，這般循環往復，13腳便可以輸出波型優良的50Hz波形單脈沖。
例三：將電磁爐中的“V 浪涌保護器檢測維護電路”誤以為是“ 300V電壓檢測電路”

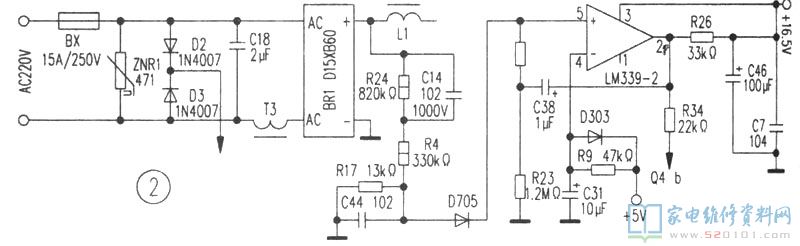

對這一電路的了解在閱讀者中一直分成兩派(一派“浪涌保護器”、一派“電壓”)，而數年來居然沒有相互之間提出異議，長期性“友好相處”，足夠表明兩派“觀點”均不獨特。小編覺得應叫“V 浪涌保護器檢測維護電路”。 300V電壓檢測電路圖見圖2。如因種種原因造成市電電壓大幅度上升，這時若開關電源電壓檢測維護電路又不能運行得話，對電磁爐而言是很危險的。因而，電磁爐中還設定了 300V電壓檢測維護電路，即市電均值檢測電路。

300V電壓經R24、R4、R17分壓抽樣，經D705防護后送進LM339-2的⑤腳(電壓電壓比較器同相鍵入端)。 5V根據R9加至LM339-2的④腳(正相反鍵入端)。假如 300V電壓超出額定值，電壓比較器②腳輸出高電平．經R34加至Q4基極，Q4馬上關斷，LM339-4 13腳輸出的調配單脈沖不可以送出，與此同時Q4集電結電壓根據D14把Q6集電結電壓快速降低，Q6截至，終止加溫推動脈沖輸出。
例四：將電磁爐中“市電浪涌保護器檢測維護電路”與“市電過欠壓保護檢測維護電路”搞混

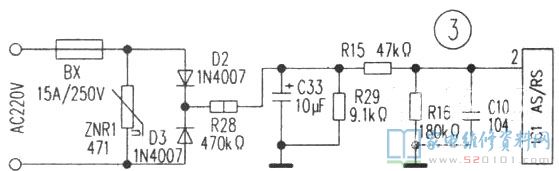

市電電壓檢測電路的電路原理圖見圖3。為避免市電鍵入中的浪涌保護器電壓大門口控管(IGBT)的安全性造成威脅，電磁爐中安裝了浪涌保護器電壓檢測電路。市電經D2、D3及整流管BR1內部的半橋開展整流器后，經過R28、R29、C33及R16、C10構成的二級分壓過濾電路后送至單片機設計②腳，單片機由此信息內容來分辨開關電源電壓是不是一切正常，進而傳出相對應命令。在電壓過低或過高時都終止加溫推動脈沖輸出，并根據表明電路顯示出不正確的編碼。
