立邦TAN

立邦TAN-102型多用途電烤箱具備按時操縱、溫度可調合自動開關機等作用，既可烘烤、轉動烤又能解除凍結食物；該設備為臺式電腦型，由機殼、烤室、柜門、電加熱器、定時器、控溫器、作用切換開關和任意配件(蛋糕模具、炭火烤肉叉、烤網、取盤器和烤肉叉手柄)等構成。烤室的上方和底端各自配有筒狀電加熱器，其發熱量傳輸以紅外輻射方式烘烤食物。該設備與傳統的的電烤箱對比，加設橫著式以異步電機作推動的轉動炭火烤肉叉，關鍵用于炭火烤肉制食品類，如熱狗香腸、雞肉、雞腿等，烤成的食品類熟度、顏色勻稱。柜門設扭簧擰緊組織，自上而下開啟，門套鑲有全透明窗，有利于隨時隨地觀查食品類烘烤狀況。

一、電源電路原理

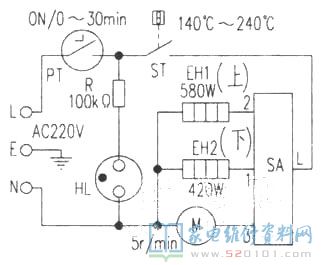

關鍵性能參數：應用工作電壓AC220V，烘烤輸出功率1000W，轉動烤及解除凍結輸出功率580W，電機額定功率3W，炭火烤肉叉轉動速率5r(轉)／min，烤室容量7L，按時操縱0～30min帶常通，溫度控制140℃～240℃。電路圖講解如圖下所顯示。

圖內，PT是定時器，ST是控溫器，SA是作用切換開關，EH1、EH2是電加熱器，M是異步電機，HL是指示燈。將定時器順時針轉置所須要的時間(1～30min)，PT合閉插線并逐漸倒數計時，HL亮(彩光)，標示電烤箱接入開關電源。依據烘烤食品類的特性及凈重將ST調到適合溫度(140℃～240℃)后，將SA調到“解除凍結”擋，L-2接入，EH1以580W加溫解除凍結食物；將SA調到“烘烤”擋，L-2-1接入，EH1、EH2以1000W加溫烘烤食物；將SA調到“轉動烤”擋，EH1以580W加溫食物，與此同時M轉動使食物烘烤勻稱。當定時器倒數計時返回“0”部位時傳出“叮”手機鈴聲，PT斷掉，HL滅掉，完成自動開關機。將SA向反時鐘方位調至“ON”(常通)擋，電烤箱一直維持插電情況，可以增加30min以上烘烤食物，如要終止加溫，手動式待機。

二、應用留意關鍵點

1．應用電烤箱務必具有較好的電線接頭。
2．電烤箱輸出功率比較大，要應用專用型電源插座，切忌與別的輸出功率過大的家用電器與此同時應用，以防負載造成毀壞常見故障。
3．置放電烤箱要避開天燃氣管道，不適合挨近燃氣灶及易燃物應用。
4．電烤箱插電后機殼溫度較高，切勿觸碰、禁止臟東西遮蓋。
5．應用結束，應把定時器調至“0”擋后拔出來電源線插頭。
6．家用烤箱底端配有接渣盤，在制冷機情況下扔掉食物碎渣。

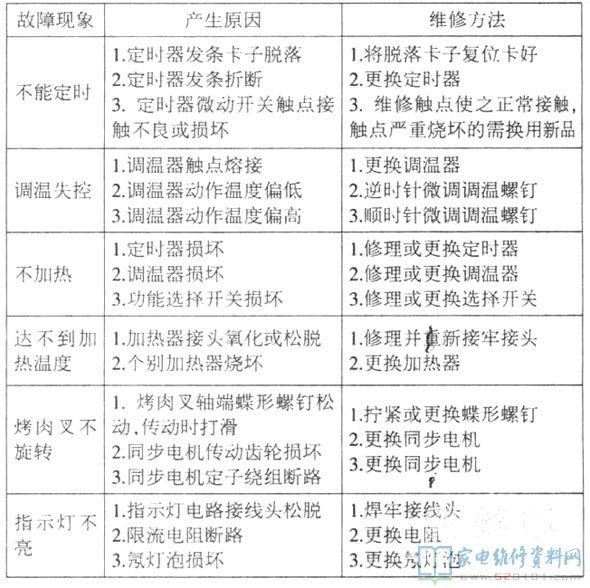

三、常見故障檢修
