富士寶牌CE2016M電滋爐

文中小編接修一臺富士寶牌CE2016M電滋爐，常見故障主要表現為上電開機放鍋加溫時，警報不加溫。該常見故障的維修范疇為：高壓配電電路、浪涌保護電路、推動變大電路、高壓維護電路(VCE)、LC震蕩主控制回路及同歩電壓較為電路。

開機上電，用UT30F型數字表直流電電壓擋各自對下列模塊電路開展檢驗：(1)測高壓配電電路耦合電容C003(4uF／400VDC)對地電壓302V，一切正常。(2)測浪涌保護電路電壓比較器IC2A⑤腳V 端對地電壓4.35V，一切正常；④腳V-端對地電壓2.54V，正常；②腳導出端對地電壓5.75V，一切正常。(3)測推動變大電路三極管Q601(S8050)基極對地電壓0.01V，一切正常，集電結對地電壓18V，一切正常，測Q602(S8550)基極對地電壓0.01V，正常，集電結、發射極對地電壓0V，一切正常。(4)測高壓維護電路(VCE)IC2A⑥腳對地電壓1.03V一切正常，⑦腳V 端對地電壓4.12V正常，①腳導出端對地電壓0.02V，一切正常。(5)檢驗LC震蕩主控制回路，取退出盤，上電測出IGBT管C極對地電壓0.99V，一切正常，C極對地電壓0V，正常。

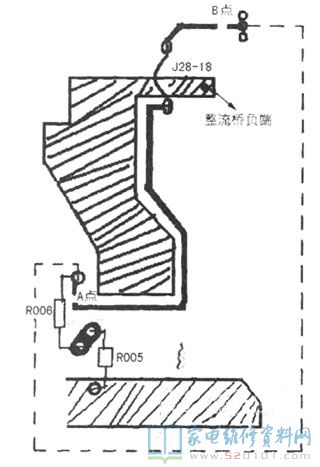

通過以上一番查驗無異常，然后檢驗同歩電路。裝發布盤上電，測同歩電壓電壓比較器IC21D⑧腳V-端對地電壓在3.11V至2.99V間起伏。較標準值3.13V稍低且不穩定，⑨腳V 端3.02V基本上一切正常，14腳對地電壓0.11V，正常。關閉電源引路檢驗同歩電路高壓取樣電阻電阻值均一切正常，代用IC2(LM339)后常見故障依然。遂認真觀察pcb線路板布線，發覺在同歩電路高壓取樣電阻R006(圖中中A點)經漏線J28-18至B點的這一段路線中，有一段銅箔與整流管負級距離非常近，且銅箔邊沿有返潮變黑征兆，猜疑此段路線走電，遂斷掉圖內A點和B點，用表針萬用表Rx10k擋測得此段銅箔對地電阻器約150k，常見故障點很有可能就在這里，隨后用刀將A—B這一段銅箔去除，隨后用一段絕緣導線將A、B二點相互連接(如下圖中斜線所顯示)。改接進行后電腦裝機上電，測得⑧腳對地電壓為3.13V，一切正常而平穩，⑨腳電壓3.01V，一切正常。一切還原后調試，常見故障清除。
