故障狀況：筆者接修一臺半球型ZC-18型1800W電滋爐，置低、中擋加溫時工作中一切正常，但當轉換到最大加溫?fù)鯐r馬上燒熔斷絲，房間內DZ-47-63、C16型空氣斷路器也隨后斷電!。

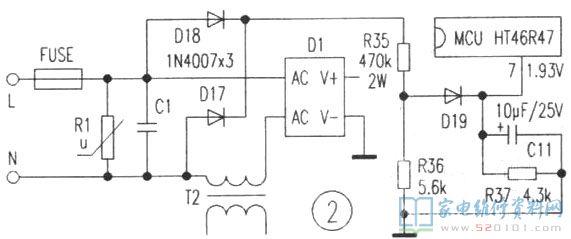

故障維修：核查，250V/AC、10A熔斷絲和IGBT管被穿透、損壞。這已經是連續第二次毀壞了，不得不造成筆者的關心。用DT890D數字表測得那時候電壓電壓為255VAC，查看使用說明書：“當電源電壓低或高波動時，電磁灶將自己調節、平穩輸出功率導出，并當小于160V或高過250V時全自動關機維護。數碼科技表明F0標示電源電壓過低，F(xiàn)1指示電源電壓過高”。現階段故障產生時無F1編碼表明，說明該電磁灶的電壓過、欠壓電路并沒有起功效，姿勢失效了!這也許是屢損IGBT管的真正的緣故吧!筆者據實體把過、欠壓保護一部分電路測繪工程出來，詳見圖所顯示。

按圖索驥：市電源電壓經D17、D18及D1內部的半橋整流器后，再由：R35、R36，D19、R37和C11二級分壓、過濾，抽樣后送進單片機設計MCU的⑦腳，單片機由此分辨電源電壓是不是一切正常，進而傳出相對應命令，在電壓小于160V或高過250V時都終止加溫推動單脈沖導出，并表明數字代碼標示故障。經認真仔細，發覺分壓電阻R35～R37均7己出現異常；D19、MCU也完好無缺，但C11毀壞。用一只10uF／50V的電解電容器拆換后，駁接一個TDGC2型2kVA的觸碰交流穩壓器(轉盤式手動式交流穩壓器)各自調節導出150V或250V電壓時．電磁灶欠、過電壓保護電路姿勢，關機自我保護。表明這一部分電路已能正常的工作中，至此故障清除。

維修總結：

(1)過、欠壓電路上的電子器件是通過開關電源融入范疇開展調整后確認的，對電阻器、電壓等主要參數精準度規定高，不可以隨便修改。

(2)當發覺電壓電壓異常時，停止使用電磁灶，也是一種最合適的的策略。
