微波爐加熱整體電路接線方法

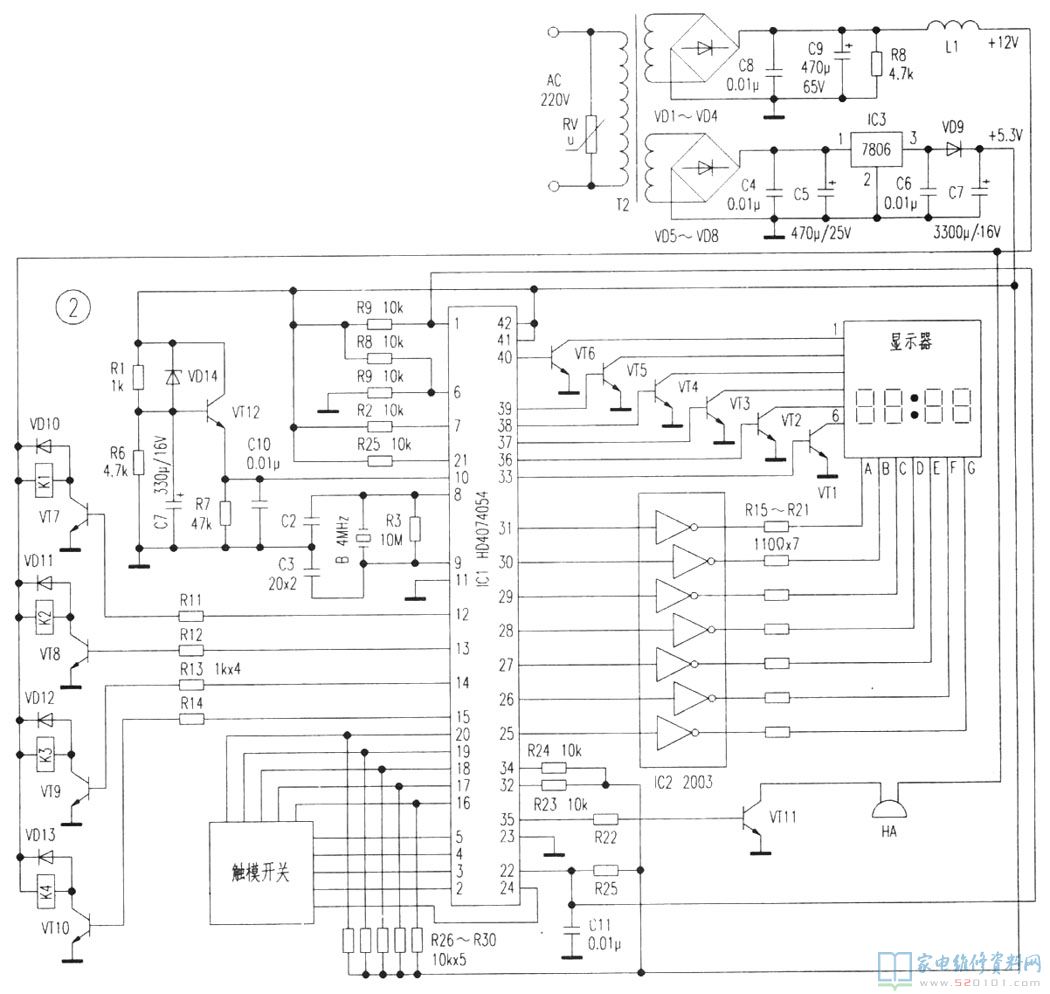

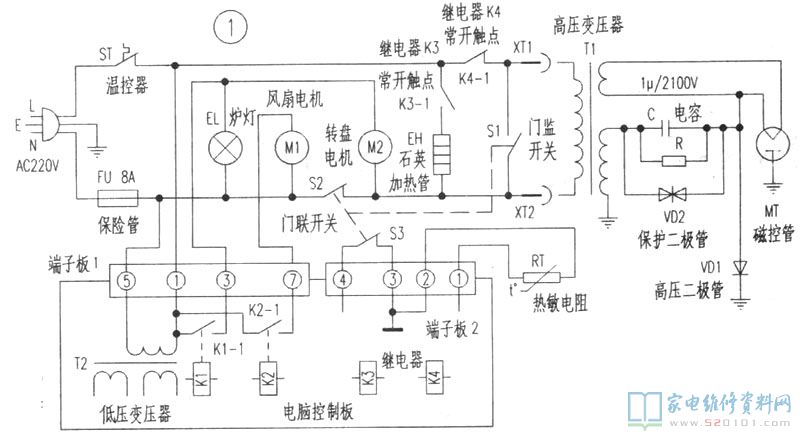

微波爐加熱整體電路接線方法如下圖1所顯示；電腦控制板電路圖如下圖2所顯示。電腦控制板關鍵由低電壓電源電路、自動門電路、作用操縱電路、過熱維護電路、校準電路、震蕩(鐘表)電路、表明電路等幾部份構成。文中關鍵詳細介紹該微波爐加熱普遍故障以及維修，僅供參考。

例1、接通電源，實際操作運行鍵。傳出很響的“咕咕咕”聲，無微波加熱導出。

依據故障狀況剖析，可能是髙壓電路發生斷路或電源負荷太重而致。維修時，以高壓變壓器T1初中級為界(見圖1)，最先拔出來T1初中級兩邊壓接件XT1與XT2，使T1的初中級與前面電路斷掉，隨后接通電源，實際操作運行鍵，微波爐加熱“咕咕咕”聲清除，從而確定前面電路工作中基本上一切正常，故障出在髙壓電路。關閉電源，為安全起見，先用絕緣層螺絲起子將高壓電容C短路故障充放電后，檢驗C、R、VD2、VD1和MT皆一切正常。再檢驗T1的初中級繞組、鎢絲繞組和髙壓繞組，發覺髙壓繞組電阻測量比一切正常電阻器減少了3Ω(原是116Ω，用數字萬用表測得)，從而確定髙壓繞組堵轉穿透短路故障，導致髙壓電源負荷太重，變壓器鐵芯震動造成上述故障。用同規格型號高壓變壓器拆換后，插電調試，故障清除。

例2、接通電源，無一切表明，不可以進到運行狀態。

依據故障狀況剖析，多是220V電壓未進到微波爐加熱或控制器低電壓電源電路有故障。檢驗保險絲管FU及溫度控制器ST均一切正常，拔出來高壓變壓器T1初中級兩邊壓接件XT1與XT2，接通電源，溝通交流電源220V經端子板1的①端和⑤端中間鍵入(見圖1)，經低壓變壓器T2轉換為2組低電壓電源(見圖2)，一組經電子整流器VD1～VD4橋式整流，由C8、C9、R8、L1構成高低頻過濾，導出 12直流電電源供汽車繼電器K1～K4及蜂鳴聲電路工作中電源。另一組經電子整流器VD5～VD8橋式整流，由C4、C5、 IC3(7806)、C6、VD9、C7構成高低頻過濾和穩壓管，導出 5．3V供微控制器IC1(HD4074054)、正相反推動集成化電路IC2(2003)、表明電路和別的電路工作中電源。檢驗第一組直流電電源 12V一切正常，再檢驗第二組直流電電源約 1V(一切正常為 5.3v)，精確測量Ic3的①腳直流電壓約 10v，表明穩壓管電路有什么問題。關閉電源，查驗C6、VD9、C7均一切正常，從而分辨IC3內部電路毀壞造成上述故障。拆換IC3(7806)后，插電調試，故障清除。

例3、接通電源，控制面板表明一切正常，爐燈亮，輪盤轉，但不加溫。
故障狀況表明微波爐加熱前面電路基本上一切正常，不加溫可能是汽車繼電器常開觸點K4-1(見圖1)接觸不良現象或不觸碰導致220V溝通交流電源不加到高壓變壓器T1，或髙壓電路有關電子器件毀壞導致的。拔出來T1初中級兩邊壓接件XT1與XT2，檢驗T1、C、R、VD2、VD1、MT都一切正常。將萬用電表放置溝通交流250V擋，將表棒收到前面電路的XT1、XT2，插電后按運行鍵，數字萬用表測不上交流電流，且汽車繼電器常開觸點K4-1無合閉聲，可能該操縱電路有什么問題，因此查驗IC1 15腳、R14、VT10、K4、VD13等電子器件，發覺VT10的b-e極引路導致汽車繼電器K4不可以吸合造成上述故障。拆換VT10，故障清除。
