廣東省產三和牌SH9602型自動式冷/熱立式飲水機

廣東省產三和牌SH9602型自動式冷/熱立式飲水機較大特征是桶裝水與飲用水雙用，除開應用桶裝水外，可自主制做純凈水給立式飲水機供電。具備全自動進水、自動加熱和全自動制冷等作用，合適家中、機關事業單位和酒店等場所應用。

一、整體介紹

該設備加熱輸出功率500W，制開水工作能力≥90℃-5L/h，制冷輸出功率75W．制冷水工作能力≤15℃-0.8L/h，應用工作溫度10～32℃，防止觸電維護類型I類。該設備為全塑形臺式一體機構造，關鍵由家用凈水器、全自動進水設備、加熱系統軟件、制冷系統和冷，熱水器混水閥等構成。家用凈水器接通飲用水，經磁感應進水閥向立式飲水機儲水箱進水，純凈水經進水設備各自進到熱罐和冷罐，經加熱和制冷，由熱水器混水閥供貨88℃～96℃開水，涼水領頭供貨12-5℃涼水。

二、電路基本原理

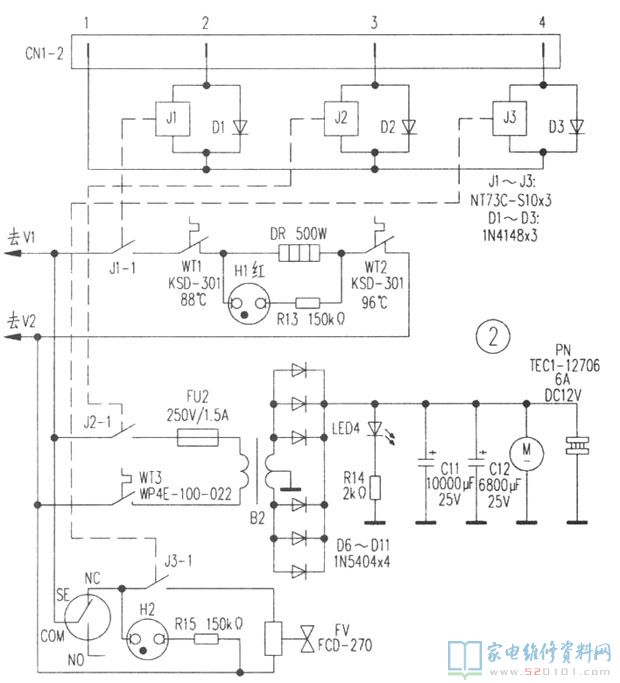

該設備由二塊電路板構成，控制器電路基本原理實制圖如下圖1，作用板電路基本原理實制圖如下圖2所顯示，圖內電子器件識別碼與電路板一致，兩電路選用線排壓接器CN1-1、CN1-2聯接。接通開關電源，220V電壓經保險絲管FU1后分為雙路，一路加至作用板(即圖2)，另一路加至控制器(即圖1)的環形變壓器B1降血壓，經D4、D5全波整流，C9過濾后導出9V直流電壓為汽車繼電器J1、J2、J3配電。與此同時該工作電壓再經三端穩壓管集成化電路IC1(KA7806)與C10構成穩壓管電路，③腳導出6V平穩的直流電壓做為集成化電路IC2及作用電路作工作中開關電源。

控制器應用六反相器IC2(TC4069UBP，含有6個單獨安全通道鍵入/導出的反相器電路)及以其為關鍵構成加熱(操縱)電路、制冷(控制)電路和進水(操縱)電路。

1．加熱(控制)電路

由IC2的①、②、③、④腳及加熱鍵S1、LED1、C1、C6、R1、R6、R7、R12構成開關元件電路。由三極管T1、T4、汽車繼電器J1以及常開觸點J1—1構成導出實行電路。當接通開關電源的瞬間，由C6、R7、LED1構成清零及表明電路對IC2③腳給予高電平，④腳導出低電頻并分為雙路，一路根據R12加至T1的基極，T1、T4截至，J1不吸合，J1-1處在開與關情況，加熱電路不插電，加熱工作燈H1沒亮，加熱器DR不加熱。另一路經R1將該低電頻意見反饋到IC2①腳，②腳變成高電平，與此同時加至③腳組成鎖閉全過程。按一下S1，IC2②腳導出高電平，經R6、C1整形美容電路意見反饋到①腳，②腳導出低電頻，LED1照亮，標示加熱操縱電路已經工作中。與此同時該低電頻加至IC2③腳，④腳導出高電平，該高電平有兩個作用，一是經R1意見反饋到IC2①腳，鎖住該脈沖信號而進行電源開關全過程。二是經R12加至T1基極，T1關斷，T4基極電位差減少，T4關斷，J1吸合，J1—1合閉，加熱電路接通開關電源，H1照亮，DR對水開展加熱。當溫度升到溫度控制器WT1限制溫度96℃時其接觸點斷掉，關閉加熱電路開關電源，H1滅掉，DR中止加熱，進行一次加熱全過程。自來水后或關閉電源減溫降至WT1最低值溫度88℃時其接觸點合閉，接通加熱電路開關電源，H1照亮，DR再度加熱，使溫度保持在88-96℃中間。

若要終止加熱，又按一下S1，IC2②腳導出低電頻，并根據R6、C1、S1加至①腳，②腳變成高電平加至③腳，LED1滅掉，與此同時④腳導出低電頻，T1、T4截至，J1釋放出來，J1-1斷掉，斷開加熱電路開關電源，H1滅掉，DR不會再加熱。

2．制冷(操縱)電路

由IC2的⑤、⑥、13、12腳及制冷鍵S2、制冷控制燈LED2、C2、C5、R2、：R5、R8、R11構成開關元件電路。由三極管T2、T5、汽車繼電器J2以及常開觸點J2-1構成導出實行電路。由C5、R8、LED2構成清零及表明電路。因制冷與加熱操縱基本原理同樣，給予省述。按一下S2，LED2照亮，J2吸合，J2-1合閉，接通制冷電路，220V電壓經保險絲管FU2，制冷溫度控制器WT3加至制冷變電器B2降血壓，經D6-D11全波整流，C11、C12過濾后得到12V直流電壓，供風扇電機M運行及制冷片PN對水開展制冷，與此同時制冷工作燈LED4照亮，標示制冷電路已經工作中。當溫度降低到WT3最低值溫度5℃時其接觸點斷掉，關閉制冷電路開關電源，LED4滅掉，M轉停，PN中止制冷，進行一次制冷全過程。關閉電源后溫度升高到WT3限制溫度12℃時其接觸點合閉，接通制冷電路，LED4照亮，M運行，PN再度制冷，使溫度保持在12～5℃中間。

3．進水(操縱)電路
由IC2 11、⑩、⑨、⑧腳進水鍵s3及進水操縱燈LED3，C3、C4、R3、R4、R9、R10構成開關元件電路。由三極管T3、T6、汽車繼電器J3以及常開觸點J3-1構成導出實行電路。由C4、R9、LED3構成清零及表明電路。其進水與加熱操縱基本原理同樣。給予省述。按一下S3，LED3照亮，J3吸合，J3-1合閉，接通進水電路，水位傳感器SE的接觸點COM與NC接通，進水工作燈H2照亮，磁感應進水閥FV進水，當水箱的水位線升到控制水位線時：接觸點COM與NO合閉，FV跳停終止進水。自來水后水位線降至設置水位線，SE合閉；H2照亮，FV再度進水，使儲水箱的水位線保持一定相對高度。
電路中，FU1、FU2各自為整體、制冷電路過電流保護。D1、D2、D3為續流二極管，給J1、J2、J3電磁線圈給予釋放出來磁場能安全通道，維護T1～T6不被穿透毀壞。WT2為加熱電路防空燒溫度控制器，若少水誤接通開關電源，WT2受高燒操縱強制性其接觸點永久斷掉，避免燒毀加熱器，待立式飲水機減溫后，人力打動WT2復位開關使接觸點例合，就可以資金投入一切正常應用。

三、常見問題檢修

1．整體不工作中。
剖析維修：常見故障狀況表明電壓未進到電路。精確測量IC2 14腳對地如果沒有6V工作電壓，大部分是FU1融斷，B1初中級引路，D4、D5、C9、C10穿透，IC1燒毀等，用數字萬用表檢驗，找到毀壞件給予換新，常見故障即清除。
2．按S1，LED1、H1都照亮，不加熱。
剖析檢修：依據常見故障狀況剖析，表明電壓已進到加熱電路，不加熱通常是DR燒毀而致。用萬用表測量DR兩邊電阻器若為無窮(一切正常電阻器約97Ω)，可確定DR損壞，應拆換DR(500W)。
3．按S2，LED2、LED4都照亮，不制冷。
剖析維修：LED2、LED4能照亮，表明制冷(操縱)電路工作中基本上一切正常，不制冷有兩個緣故，一是M不轉，不可以將PN制冷時造成發熱量排出來主機，造成制冷速率遲緩或不制冷，拆換M(0．16A/DC12V)，就可以修復制冷。二是PN穿透引路(一切正常電阻器約3Ω)，拆換PN(TEC1-12706)，常見故障清除。
4．按S3，LED3、H2都照亮，不進水。
剖析維修：造成該常見故障多是KV電磁線圈燒毀而致，測FV兩邊電阻器無窮(一切正常電阻器約5kn)，拆換FV(FCD-270型)，常見故障清除。
