金灶牌KJ

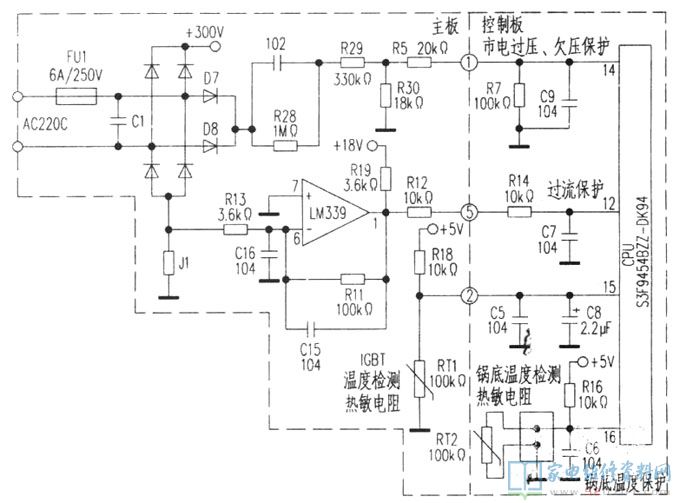

文中小編接修一臺該型電磁茶爐，將220V電源線插頭插進電源插頭就傳出“嘟、嘟”五聲警報，是非常典型的全自動保護狀況。現特對該電磁爐的保護電源電路開展分忻，其電源電路如下圖所示。

一、電路分析

1、電壓欠壓保護、過電壓保護

220V交流電流送進電磁爐電腦主板，經二極管D7、D8和全橋底下端2個二極管組成的橋式整流電路轉換為約300V的直流電壓，該直流電壓經電阻器R28、R29、R30分壓，隨后經R5和8腳插座的①腳送進控制器的CPU的14腳，由CPU依據該工作電壓值分辨電壓是不是在容許的范疇。假如電壓超過一切正常的工作電壓范疇，CPU將關掉電磁爐，并得出相對應的警報音，

2、過電流保護

金灶KJ-08H-V4電磁爐的過流保護非常簡單，它沒有選用傳統化的電壓互感器做電流量檢驗，反而是在全橋的負級連接了一根漏線J1，這一根漏線J1本質上便是一個輸出功率特別大而電阻值十分小的檢驗電阻器，根據漏線J1兩邊的損耗來分辨電磁爐工作中電流量的尺寸。電磁爐工作中時，J1上方為負、下方為正，上端負工作電壓根據電阻器R13送進電子器件LM339⑥腳，經LM339(B)變大，由①腳導出。通常情況下，LM339①腳導出低電頻，該低電平根據8腳插座的⑤腳、電阻器R14送進控制器的CPU 12腳。假如電磁爐工作中電流量超出標準值，漏線J1兩邊的損耗將明顯超出規定值，LM339①腳的導出模式產生旋轉，導出高電平，CPU 12腳檢驗到這一高電平后，馬上關掉電磁爐。

3、鍋底溫度太熱保護

鍋底溫度過熱保護電源電路由鍋底的溫度傳感器RT2、控制器上的R16、C6和CPU等構成，RT2是一只100k的負溫度指數的溫度傳感器，它和R16串連后連接 5V開關電源，鍋底溫度越高，RT2的電阻值越小，CPU 16腳的工作電壓越低，CPU依據 16腳工作電壓來分辨鍋底溫度，當鍋底溫度超出額定值時，CPU將傳出命令，關掉全部電磁爐，避免其空燒而毀壞炒鍋，與此同時還會繼續傳出相直的警報音。

4、功率管太熱保護

因為IGBT功率管的價位相比較高，因此務必盡量地保護功率管的安全性，除開在電腦主板上選用同歩電源電路來避免功率管毀壞外，還設定了IGBT功率管溫度檢驗．避免功率管太熱毀壞。IGBT功率管發射極設定了一只100k溫度傳感器RT1，RT1和電阻器R18串連連接 5V電源電路，二者的分壓根據8腳電源插座的②腳送進控制器上的CPU 15腳，功率管溫度越高，CPU 15腳工作電壓越低，當功率管溫度超出額定值時，CPU傳出命令關掉電磁爐，與此同時傳出對應的警報音。

二、參照工作電壓

依據電路分析，可以明確CPU保護電源電路鍵入直流電壓的大概范疇(見下表)，為檢修給予檢驗根據。

三、故障解決

根據對金灶KJ-08H—V4電磁爐保護電源電路的剖析，下邊關鍵對CPU的4個保護檢驗鍵入管腳開展檢驗。
先斷掉加溫電磁線圈，再用高內電阻數字萬用表(500型、MF47型、數據等)對CPU的12、14、15和16腳工作電壓開展檢查發覺：12、14和16腳的工作電壓在正常的范疇，而15腳的電流僅2．9V，明顯低于正常工作電壓，分析判斷IGBT功率管溫度保護檢驗電源電路異常。
IGBT功率管溫度保護檢驗電源電路比較簡單，僅有固定不動電阻器R18、溫度傳感器RT1、高壓瓷片電容C5和電解電容器C8四只元器件，依據檢修工作經驗，以溫度傳感器RT1和高壓瓷片電容C5故障率最大。因此拆下來溫度傳感器RT1測其電阻值約15k，大大的明顯低于正常電阻值，因為手上暫時沒有適合的溫度傳感器，故用一只100k固定不動電阻器臨時性替代，插電不會再警報。在尤其注意功率管溫度的前提下上鍋，運行全自動工作模式，電磁爐可以一切正常工作中了。當選購回溫度傳感器拆換后，故障清除。

四、詳細分析

故障盡管修補了，但小編為了更好地在將來碰到這類類別的電磁爐的保護故障時可以迅速精確地開展修補，小編探險將該電磁爐開展了各種各樣保護故障仿真模擬，并最后取得了該電磁爐的故障編碼表。具體方法是：最先，運用功率大的溝通交流自耦交流穩壓器對鍵入的220V交流電流開展更改，獲知了金灶牌KJ-08H—V4型電磁茶爐電壓工作電壓過電壓和欠壓保護的故障提醒編碼。然后，人為因素提升工作中電流量的抽樣值，得到了其過電流保護時的故障編碼。隨后，特地更改鍋底溫度檢驗電阻器的電阻值，獲得其鍋底溫度過高時的故障編碼。最終，融合文中的故障案例，歸納總結出了其保護故障編碼如下所示，供檢修同行業參照：
2聲(嘟、嘟)，并反復5次，則為電壓欠壓保護。
3聲(嘟、嘟)，并反復5次，則為電壓過電壓。
4聲(嘟、嘟)，并反復5次，則為鍋底感應器或功率管溫度傳感器引路、鍋底溫度感應器電源插頭沒有插好。
5聲(嘟、嘟)，并反復5次，則為鍋底或功率管太熱，鍋底感應器或功率管溫度傳感器短路故障，電阻值縮小。
留意：試驗剖析電磁爐的故障編碼時，理應斷掉加溫電磁線圈，那樣才可以保護IGBT管的安全性。隨后再按照實際的控制電路構造，人為因素仿真模擬各種各樣故障狀況，最后匯總出各種各樣故障編碼以便將來檢修應用。
