全自動電加熱開水箱

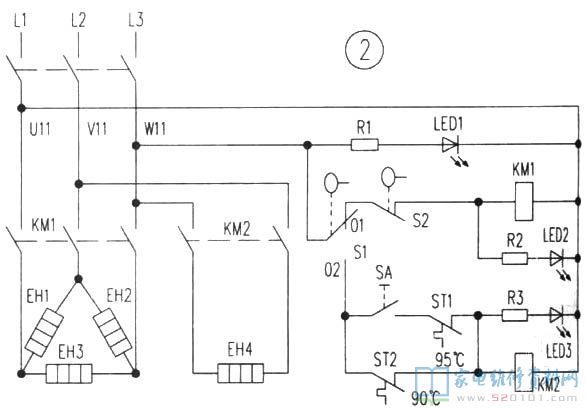

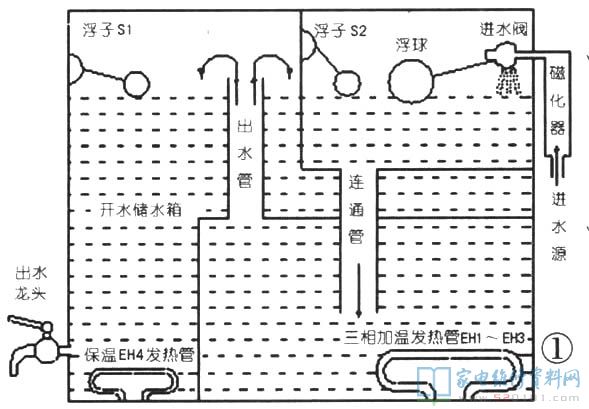

全自動電加熱開水箱由水箱、水道安全通道及其電加熱器控制回路構成。結構示意圖如下圖1所顯示；電加熱器控制回路如下圖2所顯示。

一、原理

1、水箱、水安全通道：生水箱滲水，水位線升高浮子使水閥關掉，浮子電源開關S2姿勢。電熱管加溫，水開后開水被蒸汽壓入儲水箱。
燒開存儲箱水滿時，浮子S1姿勢，控溫電熱管工作中，維持開水給予食用。當生水箱水位線降低時，水泵壓力開關降低時，水閥啟用放水，反復循環系統全過程，循環往復確保開水的一切正常供貨。

2、電加熱裝置控制回路：接入QS，主電源電路得電，LED1燈照亮。當生水箱水位線做到設置水位線時，水位自動開關S2合閉，交流接觸器KM1電磁線圈得電姿勢，主斷路器合閉，發熱管：EH1-EH3得電加熱器，開水進到儲水箱。若開水儲藏量不夠，則隔熱保溫電熱管EH4不工作中。若開水儲藏量做到額定值，S1姿勢，W11與接觸點-02接入，交流接觸器KM1的電磁線圈關閉電源校準，主斷路器斷掉EH1～EH3發熱管開關電源。終止加溫。這時，直流接觸器KM2的電磁線圈得電姿勢，KM2的斷路器合閉，EH4得電資金投入隔熱保溫。在保溫全過程中，開水的溫度受溫控器ST1與ST2操縱。小于ST1與ST2的設置溫度時，溫控器全自動插電加加溫；如溫度高過額定值時，溫控器ST1與ST2則全自動關閉電源，終止加溫。

當水箱少水時，水位傳感器S2全自動斷掉開關電源，保證電加熱器在沒有水或水流量不夠的情形下馬上斷開開關電源。當開水儲藏量不夠時，水位傳感器S1也全自動斷掉，隔熱保溫發熱管都不參加加溫。SA為再燒開按鍵。

二、常見故障維修
1、插電后漏電保護器氣體開關跳閘：
電熱管EH1、EH2、EH3在其中一根內部穿透被損，與金屬軟管短路故障，更換電熱管。
2、水沸不斷，即使溫度貼近100℃都不可以全自動斷開開關電源：
(1)溫度控制器ST溫度無法控制，需維修與更換。(2)直流接觸器KM1或KM2或KM3接觸點燒蝕粘死，用同尺寸的交流接觸器更換。
3、指示燈LED1亮，開水器不可以進到運行狀態：
(1)溫度控制器ST溫度無法控制，需維修與調節或更換。(2)控制回路，水位傳感器S1、S2內部毀壞，更換水位傳感器S1、S2。(3)控制回路，直流接觸器KM內部燒毀，更換直流接觸器KM。
4、水從水箱頂蓋外溢造成電源電路斷電：
因水閥無法控制，水滿滲透到浮子電源開關S2，造成配電路線斷電維護，調節或更換水閥系統軟件。
5、電氣控制系統一部分有煙糊味，有時候乃至有電孤火花，造成斷電：
(1)三相電熱管密封環因長期高溫衰老造成滲水短路故障，更換密封環。(2)電熱管因脫干空燒毀壞更換電熱管。(3)電熱管的安裝座因為滲漏造成點火，被明顯燒蝕形變，修補或更換。
