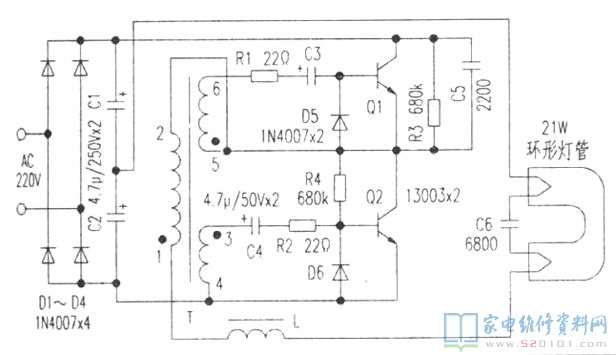

該照明燈具為廣東省產圓形日光燈管，型號規格為NTA-Y21X，額定電流AC220V，輸入功率21W。按實體測繪工程出該燈原理圖(如圖下所顯示)，僅供參考。

一、原理

插電后220V交流電流經D1～D4橋式整流、電容器C1、C2過濾(C1、C2每一個電容器充大約155V的直流電壓，C1、C2串連累加工作電壓約為310V)。因為C5插電時兩直流電壓為零，因此310V工作電壓便加在Q2的c-e極上，有電流流過R4和Q2的b-e極，Q2快速導通。這時，流過燈管兩邊鎢絲、C6、電感器L和變壓器線圈T的①-②端線圈的電流持續擴大，在T①、②端磁感應出感應電動勢(①端 ，②端-)，阻攔電流的提升；而T③、④端磁感應出感應電動勢(③端 ，④-)，對c4電池充電(c4充有左方 ，右邊-的工作電壓)，擴大Q2基極電流，Q2快速進到飽和狀態導通。與此同時，T⑤，⑥端磁感應出感應電動勢(⑤端 ，⑥端-)，對C3反向電池充電Q1因加反向偏壓而截止。

當T①、②端電流提升到最高時，其③、④端；⑤、⑥端感應電流消退。這時因為C3、C4電容器的充放電，使Q1由截止變成導通，Q2由導通變為截止，流過T①-②繞阻的電流快速減少為零。而后由C1的正級排出的電流經Q1的c-e極，T②-①繞阻、電感器L、燈管兩邊鎢絲與C6注入C1的負圾，當流過T①-②繞阻電流快速減少并呈反向擴大的與此同時，T①、②端又磁感應出反向感應電流(②端 ，①端-)，阻攔正方向電流的減少和反向電流的提升。T③、④端磁感應出感應電動勢(④端 ，③端-)與c4原先充有的工作電壓(左方 ，右邊-)相累加，使Q2更為截止并快速對C4反向電池充電。而T⑤、⑥端也磁感應出反向感應電動勢(⑥端 ，⑤端-)與C3原先充有反向工作電壓(左方-，右邊 )相累加，使Q1快速飽和狀態導通并快速對C3正方向電池充電。流過T①-②繞阻的反向電流又迅速提升到較大，T的①、②端，③、④端，⑤、⑥端感應電流消退。這時，因為C3、C4電容器的充放電，使Q1由導通變成截止，Q2由截止變為導通。
這般Q1、Q2循環往復輪番導通與截止(C3、C4被不斷正方向電池充電和反向充電)，流過燈管兩邊鎢絲和C6的電流為高頻率變流器電。多個周期時間后，燈管兩邊鎢絲被加溫發送電子器件，C6與L串聯諧振產生的髙壓加在燈管兩邊，使燈管內汽體水解導通，這時高頻率交流電流便流過燈管使燈管閃光。

二、常見故障維修

插電燈管沒亮。拆卸機殼取下線路板，用數字萬用表在路精確測量Q1、Q2，發覺Q1的b-e正、反向都堵塞，而Q1的b-c單邊導通。疑Q1的b-e短路，焊下Q1精確測量一切正常。顯而易見是Q1脫焊造成燈不閃，再次電焊焊接Q1后，該照明燈具恢復過來。
