智能遙控器電路設計圖

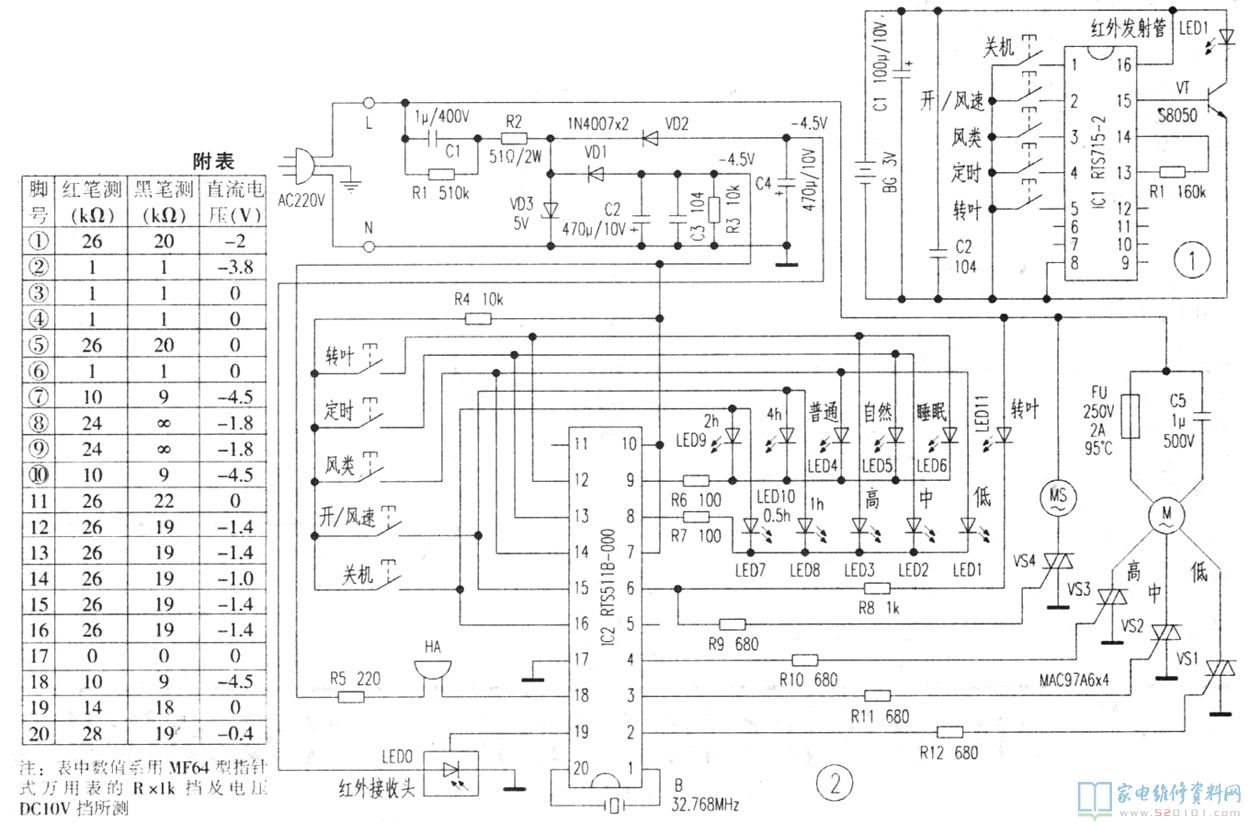

該電風扇為全塑構造，聲卡機架相對高度可調式，規格型號30cm，輸出功率45W。具備遙控器/手動式、3擋風速、9種風類、7．5鐘頭按時、360°轉葉排風和太熱全自動維護等作用。根據實體制作智能遙控器電路設計圖如下圖1，接受/操縱電路設計圖如下圖2，元器件識別碼為小編所注。

一、電路圖講解

1.速控器電源電路
智能遙控器電源電路以編號電子器件ICI(RTS571-2)以及外部元器件構成，在其中Ic1①-⑤腳分別是待機、開/風速、風類、按時、轉葉鍵鍵入端；⑧腳插線負端；16腳接電源正端；⑥、⑦腳與⑨～12腳懸在空中未用；13、14腳外接電阻器R1，與IC1內部電源電路構成諧振電路，造成38kHz載波通信數據信號，經①～⑤腳功能按鍵編號調配后，由15腳輸出編號載波通信信弓，經三極管VT變大，推動紅外發射管LED1向外部發送紅外信號數據信號，操縱風機的運行狀態。
2．接受/控制回路
圖2中，IC1①、20腳外接晶振電路B(32．768MHz)，與內部電源電路構成鐘表諧振電路；19腳外接紅外接收頭LED0，將接受到智能遙控器傳出的遙控器數據信號鍵入內部譯碼器電源電路，從②～⑥腳輸出推動數據信號，操縱M及MS的運行情況；⑧、⑨腳為作用顯示燈LED1～LED10的公共性端，與12～16腳構成引流矩陣顯矮電源電路；18腳外接無源蜂鳴器HA，當實際操作智能遙控器或手動式控制面板各功能按鍵一次時，蜂嗚器則傳出：“嘀”一聲(當實際操作關機鍵時，無源蜂鳴器則不響)，提醒實際操作鍵入合理，與此同時相對應作用顯示燈照亮；⑦、⑩腳接負開關電源；17腳正接開關電源；⑤及11腳懸在空中未用。
接入220V電壓，一路由VD1輸出-4．5V直流電壓向IC2的⑦、⑩腳配電，與此同時該直流電壓根據R4加至各功能鍵的公共性端：另一路由VD2輸出-4．5V給紅外接收頭配電。
實際操作智能遙控器的功能鍵或手動式操縱面扳的功能鍵，均獲得相對性應的作用：
(1)開/風速鍵該功能鍵用以風機啟動和風速挑選。第一次按開／風速鍵，Ic2②腳輸出負電荷平，VS1關斷，M低速檔運行；第三次按該鍵，IC2②、③腳無輸出；VS1、VS2截至，④腳輸出負電荷平，VS3關斷，M高速運行。反復按浚鍵，風速按低速檔→中等速度→快速→低速檔方式循環系統吹風機，與此同時風速顯示燈LED1→LED2→LED3→LED1相對應循環系統照亮。
(2)風類鍵 該鍵用以風類挑選，經風速鍵與風類鍵組合起來應用，可以得到9種風類。啟動初始值，將風速鍵處在低擋，若反復按風類鍵，風類按低速檔的吹風→睡眠質量風→一般風→吹風方式循環系統吹風機，風類顯示燈LED→LED6→LED4→LED5相對應循環系統照亮，Ic2②腳中斷輸出負電荷平，VS1中斷關斷截至，M中斷低速檔吹風機；將風速鍵處在中或中高檔，IC2②、③、④腳依次輸出負電荷平，VS1、VS2、VS3依次關斷截至，M中斷中等速度或快速吹風機。若反復按風類鍵，風類仍然。
(3)按時鍵 該鍵用以預設按時，開機后，每按一次定時鍵，以0．5鐘頭增長，按時顯示燈LED7～LED10相對應照亮。當LED7～LED10全亮?xí)r，標示時間7．5鐘頭，并隨剩下的時間降低而顯示燈逐一滅掉時，風機自動開關機。
(4)轉葉鍵 用以操縱轉離心葉輪運行狀態，開機后．按轉葉鍵，IC2⑥腳輸出負電荷平，轉葉顯示燈LED11照亮，VS4關斷，MS運行推動轉離心葉輪360°轉動吹風機。再按轉葉鍵，IC2⑥腳無輸出，LED11滅掉．VS4截至，MS轉停。
(5)關機鍵 按關機鍵，IC2馬上校準，VS1、VS2、VS3、VS4截至，風機停止工作，電源電路進到待機狀態。這時直流電配電電源電路仍工作中，長期無需風機，一般拔下電源線插頭為宜。
FU是過過載保護器，串連在電機M控制回路中，用螺絲固定不動在電機的機殼。當電機升溫超出95℃時，F(xiàn)U全自動融斷，斷開電機開關電源，具有維護電機的功效。附注是評測IC2(RTS511B-000)在路電阻器、工作電壓值，供檢修參照。

二、常見問題維修

例1：實際操作風速鍵于中高檔，不轉，別的擋一切正常。
剖析維修：常見故障狀況表明風機基本上一切正常，限于中高檔控制回路有關元器件毀壞。插電，實際操作風速鍵于中高檔，精確測量IC2④腳輸出負電荷平，表明IC2一切正常。關閉電源，檢驗R10、VS4，發覺VS4外殼碎裂，測該管T1、T2極正、反方向電阻器無窮，從而確定，VS4穿透引路，換掉1A/400V(MSC97A6)雙向可控硅后，插電調試，風機一切正常運行，常見故障清除。
倒2：實際操作轉葉鍵，轉葉顯示燈亮，轉離心葉輪不轉。
剖析維修：依據常見故障狀況剖析，多是轉葉電機MS燒毀而致。插電，實際操作轉葉鍵，精確測量MS兩邊存有220V工作電壓，表明轉葉控制回路一切正常。關閉電源，再精確測量MS兩邊電阻器無窮，一切正常電阻器約7k，從而確定，MS電磁線圈短路導致轉葉電機不轉造成上述常見故障，拆換MS(型號規格49TYJ500/5-6、工作電壓220V、輸出功率3-4W、轉速比5—6r/min不定項稀土永磁同歩電機)，常見故障清除。
例3：實際操作風速鍵在低、中、高三擋，電機有嗡嗡響且不轉，敲打外殼有時候能轉，但噪音大。
剖析維修：常見故障狀況表明是電機傳動軸比較嚴重缺油而致。拆卸電機軸承端蓋，抽出來電機轉子，先用少量車用汽油清洗油污，用06號金相砂紙打磨拋光傳動軸，隨后向滾動軸承內螺紋引入少量粘稠度適度的四基甲基硅油，如果沒有此油，可以用工業生產10號汽車機油代換。
