可徳信ZQP-4

可徳信ZQP-4.2B全自動電熱水瓶蓄水容量4．2L，加熱輸出功率700W，保溫功率30W，具備標準氣壓/電泵二種出水方法、再沸騰加熱和過熱/防空燒雙向維護等作用。

一、電路基本原理

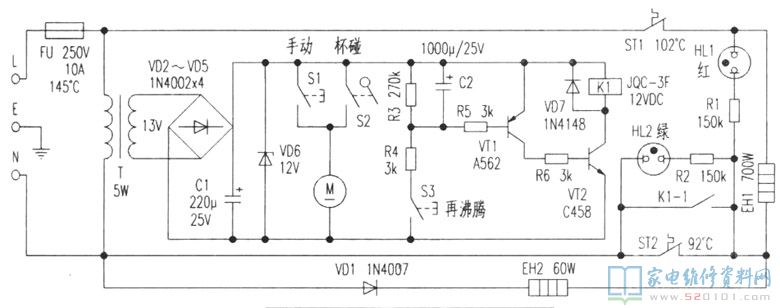

根據實體制作電路基本原理如圖下所顯示，元器件識別碼為小編所注，整機電路由加熱保溫電路、電泵出水電路和再沸騰加熱電路三部份構成。

1．加熱保溫電路

由防空燒溫度控制器ST1、主加熱器EH1、加熱溫控器ST2、整流二極管VD1、保溫加熱器EH2和加熱顯示燈HL1、保溫指示燈HL2等元器件構成。接入開關電源，220V電壓經超溫斷路器FU加至EH1對瓶里的水開展加熱，與此同時HL1表明彩光，表明熱水壺進到加熱情況。因為HL2與R2、VD1與EH2各自串連均被ST2短路，因此HL2沒亮、EH2不加熱。當瓶里的水被煮沸騰時，ST2接觸點全自動斷掉，斷開加熱電路開關電源，EH1不加熱，HL1滅掉。這時，VD1半波整流向EH2、EH1配電，因為EH2與EH1串連，而EH1電阻器不大，半波整流工作電壓幾乎所有加進EH2上，EH2以半輸出功率(即30W)加熱，對已沸騰的沸水開展長期保溫，與此同時HL2有電流量根據表明綠光，表示熱水壺進到保溫情況。

2．電泵出水電路

由環形變壓器T、手動式按鍵S1、杯碰按鈕S2和電泵等元器件構成。220V電壓經T降血壓至13V，由VD2-VD5橋式整流、C1過濾、VD6穩壓管導出12V直流電壓做為電泵和再沸騰加熱電路工作中開關電源。手動式S1或杯碰S2，接入M開關電源，電動機運行推動離心水泵旋轉泵出沸水。

3．再沸騰加熱電路

由再沸騰按鍵S3、三極管VT1、VT2及直流繼電器K1等元器件構成。當ST2斷掉，加熱保溫電路處在保溫情況必須再加熱時，按住S3，C2被電池充電，與此同時為VT1的b極給予偏置電壓，使VT1、VT2關斷，K1得電吸合，其常開觸點K1—1合閉。接入加熱電路開關電源，EH1被強制進入加熱情況。當松掉S3時，C2所電池充電工作電壓經R5、VT1的b-e極充放電，以保持VT1、VT2工作中一段時間(約1．3min)，已能將瓶里的沸水再次煮沸騰。若一次實際操作不可以把水加熱至沸騰，可反復按住“再沸騰”按鍵。

電路中，FU(145℃)、ST1(102℃)安裝在不銹鋼板瓶底的溫度比較敏感部位上。FU起防短路故障/過熱雙向維護。ST1避免瓶里沒有水誤接入開關電源空燒時，強制性主加熱器關閉電源，避免燒毀加熱器或導致起火安全事故。減溫后，ST1接觸點全自動合閉，熱水壺恢復過來應用。

二、常見故障檢修

例1、通電不加熱。
查驗加熱顯示燈HL1表明彩光，精確測量主加熱器EH1兩邊短路，一切正常電阻器約69Ω，拆換EH1后加熱一切正常。假如加熱顯示燈HL1無法顯示彩光，一般是FU、ST1、ST2毀壞。若為FU融斷，應確定電路各個地方無短路故障問題后拆換FU(SP型、250V、145℃、10A)，才可以插電加熱。
例2、按再沸騰按鍵S3，再沸騰加熱失效。
造成該錯誤通常是再沸騰加熱電路有關元器件毀壞而致。精確測量VD6兩邊12V工作電壓一切正常，表明直流電配電一切正常。關閉電源，檢驗S3、R3-R6、C2、VT1、VT2、VD7及K1等元器件，發覺按S3無功效，拆卸S3機殼發覺動觸片掉下來損壞。拆換S3(底座12mm×12mm，觸桿φ6mm輕按式電源開關)后，再沸騰加熱恢復過來。
例3、按手動式按鍵S1、杯碰按鈕S2，電泵均不出水。
依據常見故障狀況剖析，S1與S2與此同時故障的概率很小，精確測量VD6兩邊僅有2V，從而分辨常見故障在整流器電路。關閉電源，檢驗T、VD2-VD6及C1等元器件，發覺C1爆裂，焊下精確測量比較嚴重走電導致對地短路故障，造成導出直流電壓比較嚴重降低而造成上述常見故障。拆換C1(220uF、25V)后，常見故障清除。
例4、電泵出水慢。
造成該錯誤通常為電動機M炭刷比較嚴重損壞電泵轉速比減緩而致。拆換M(JQ2型，工作標準電壓8～12V直流電電泵)后，插電調試，電泵出水一切正常，常見故障清除。
