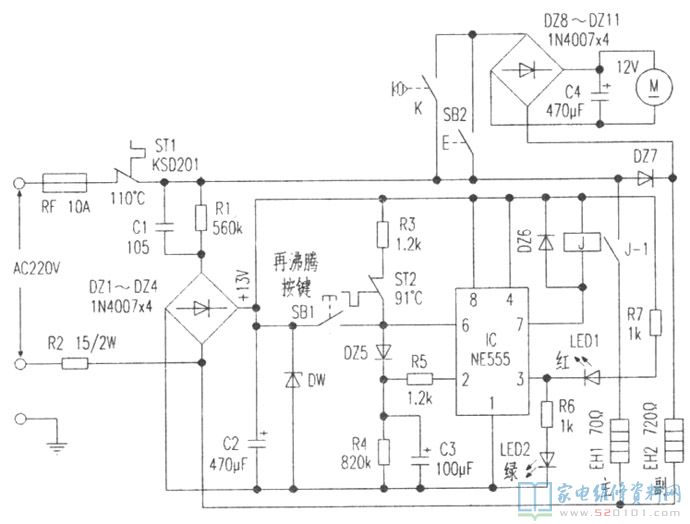

廣東省產阿帕其牌電熱水瓶，選用了一塊時基場效應管NE555構成控制回路。圖下為小編依據實體繪制，供檢修參照。

一、電路圖講解

接入電壓，AC220V經RF/ST1根據C1/R1降血壓過流保護，由DZ1-DZ4全橋整流器、C2過濾、DW1穩壓管后獲得約13V平穩直流電壓給IC時基電路(NE555)配電，該工作電壓又經R3與控溫溫度控制器ST2加進IC⑥腳，再經過DZ5、R5送進IC②腳。因為IC⑥腳、②腳均呈高電平，使IC導出端③腳與⑦腳呈低電頻，這時繼電器J得電吸合，常開觸點分別接入，220V交流電流根據J-1加進熬水加熱器EH1上，EH1得電工作中，與此同時顯示燈(紅)閃光標示處于熬水情況。
當電水瓶座的水燒開，而溫度控制器ST2做到溫度控制點91℃時，ST2姿勢，內部常閉點斷掉，IC②、⑥腳喪失開啟工作電壓，時基電路內部旋轉，使③、⑦腳導出高電平，繼電器斷掉，終止再次加溫，顯示燈LED2(綠)照亮標示保溫情況，保溫加熱器EH2再次工作中來保持溫度。
圖內SB1功能鍵為再燒開按鍵，當按住SB1時，13V直流電壓經SB1、DZ5向c3電池充電，與此同時IC②、⑥腳再度呈高電平，IC內部也再度旋轉，促使③、⑦腳再度導出低電頻，繼電器吸合，EH1得電工作中。
當C3兩邊的流程通過電阻器R4漸漸地泄排掉后，約50秒上下，IC內部再度旋轉，再度返回保溫情況，這期內足夠讓電熱開水瓶再度做到燒開情況。
杯碰K或按SB2按鍵時，220V工作電壓通過保溫電熱水器EH2串連降血壓后加進由DZ8～DZ11構成的整流管(實則半波整流)，這時出水電機M得電并推動出水泵工作中。
電源電路中ST1起避免電熱開水瓶沒有水空燒維護作用。

二、常見問題

1．插電后鮮紅色顯示燈照亮，但溫度很低。因為鮮紅色顯示燈可以照亮標示，表明時基電路NE555工作中一切正常，此常見故障是熬水加熱器(主)沒有工作，而僅有(副)保溫加熱器工作中的狀況，精確測量主加熱器兩邊電阻器一切正常，插電測繼電器可以吸合，但EH1兩邊無220V交流電流，表明繼電器毀壞(接觸點損壞)拆換該繼電器后常見故障清除。
2．按住出水鍵不出水。無論按下出水電源開關K或功能鍵SB2均不出水，表明電源開關功能鍵一切正常(因出水電源開關或功能鍵與此同時毀壞概率不大)，常見故障該是配電電源電路或電機毀壞所導致，最先查整流管輸出電壓(在按住SB2時)一切正常，再取出電機，另加12V直流電壓檢測電機也不可以轉，是電機毀壞，給予拆換后一切正常。另一例為二極管DZ7穿透短路故障導致電機無配電，此常見故障超過電機毀壞，應主要查驗。
留意：在插電維修常見故障時要留意避免觸電事故，因全部電源電路沒經防護，電源電路為熱底版。
