科星牌觸摸按時省電面板開關

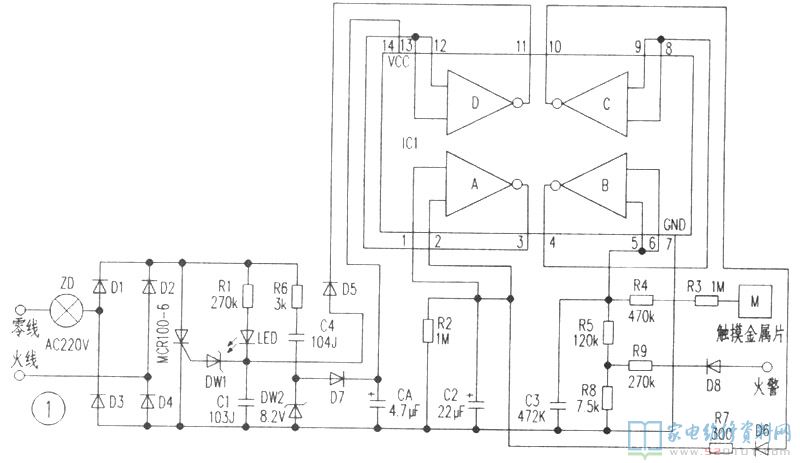

科星牌觸摸按時省電面板開關上面有閃光標示，在晚間可便捷看得出電源開關所屬的部位，只需拿手觸摸一下長方型觸摸金屬片，燈泡隨后照亮并在一定的時間后自行滅掉。小編依據實體制作了原理圖，供檢修參照。

一、電路圖講解

該觸摸按時省電開關電源電路關鍵由一個14腳IC以及他元器件構成，其常用IC的型號規格已被擦掉，但從該觸摸按時省電開關電源電路原理具體分析，可能是四個二鍵入與非門CD4011、CD4093或四個二輸入或非門CD4001。

溝通交流220V經燈泡ZD后，由四個二極管(D1-D4)構成的整流管整流器后，造成280V以內的脈沖直流電壓。一路經電阻器R1、發光二極管LED后給電容器c1電池充電，另一路經二極管D5送至Ic1的11腳，與此同時，另一路脈沖直流電壓經電阻器R6、電容器C4和二極管D7整流器，電容器CA過濾后，在其兩邊造成一個8．2V以內的直流電壓送往Ic1的14腳，做為操縱IC1工作中開關電源。在該電源電路中，設計方案有點兒尤其的便是IC1的11腳即是其配電鍵入端，又為開啟操縱數據信號輸出端。
當沒有觸摸金屬片時，Ic1—B的⑤、⑥腳為低電平，其④腳輸出高電平送往Ic1-c的⑧、⑨腳，其⑩腳輸出低電平，使二極管D6反偏截至；Ic1-A的①、②腳為低電平，其③腳輸出高電平，送往Ic1-D的12、13腳，隨后從其11腳輸出低電平，使二極管D5正偏導通。這時經整流器后的一路工作電壓經R1、LED、D5產生控制回路進而LED一直處在閃光情況，C1兩直流電壓達不上開啟二極管DW1的擊穿電壓時，晶閘管MCR的操縱極沒有開啟數據信號而截至，故燈泡ZD沒亮。
當拿手觸摸金屬片時，身體上的磁感應數據信號根據金屬片、電阻器R3、R4進到到IC1-B的⑤、⑥腳，經Ic1—B變大(正相反)，從其④腳輸出低電平操縱數據信號送往IC1-c的⑧、⑨腳，隨后從其⑩腳輸出高電平，使D6正偏導通。那樣從IC1-C輸出的高電平逐漸向C2電池充電(其充電時間長度，決策燈泡ZD亮滅的按時時間)，與此同時該高電平加進Ic1-A的①、②腳，其③腳輸出低電平，送往Ic1-D的12、13腳，隨后從其11腳輸出高電平，使D5反偏截至，LED滅掉，這時在C1兩邊的工作電壓一瞬間上升，當做到DW1的開啟擊穿電壓時，DW1關斷，則MCR的操縱極擁有開啟數據信號后導通，燈泡ZD閃光。
因?yàn)樵谀檬钟|摸金屬片時，身體送進的開啟磁感應數據信號是短促的，由C2和R2構成的延遲時間電源電路使燈泡ZD有充足的閃光時間。手中離去觸摸金屬片后，C2上所充的正電荷不可以基因突變，逐漸根據R2漸漸地充放電，因?yàn)镽2的電阻值比較大，c2上所充工作電壓要問隔一定時間才可以排完。在C2充放電全過程中，IC1-A、IC1-D臨時維持原輸出情況，當c2充放電完畢后，IC-A②腳變成低電平，其③腳輸出高電平使Ic1-D的11腳輸出低電平，進而使MCR截至，斷開燈泡ZD的延遲時間關斷時間。

注：

1．該觸摸按時省電開關電源電路還設計方案有火災操縱數據信號鍵入端，客戶按照必須可把各種各樣感應器送出去的操縱數據信號引進到火災操縱數據信號布線端。只需火災操縱端檢驗到有各種各樣操縱數據信號鍵入，燈泡ZD便會全自動照亮。

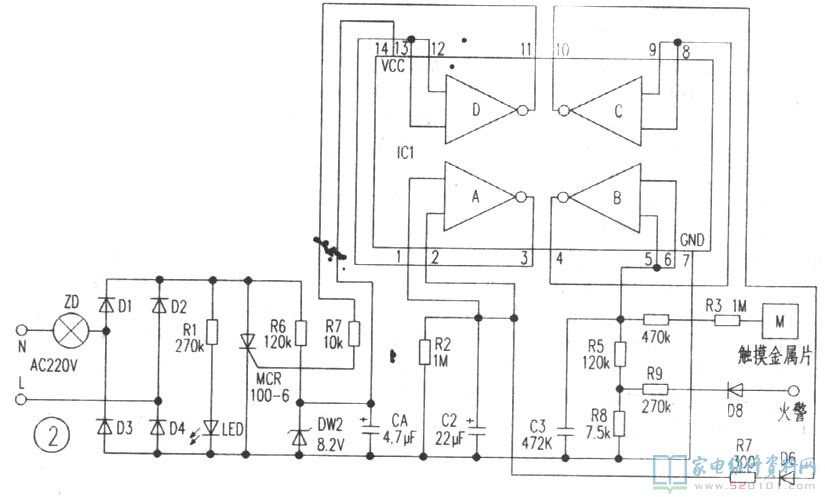

2．小編對原電源電路干了簡單化，原理不會改變，見圖2所顯示。

二、常見問題維修
例1、拿手觸摸金屬片，其控制面板上顯示燈隨后滅掉(間距一會又亮)，燈泡沒亮
剖析維修：從該狀況剖析覺得，觸摸電源開關的后續開啟、延遲控制回路工作中一切正常，分辨常見故障可能是開啟二極管DW1或晶閘管MCR毀壞。用數字萬用表對DW1或MCR開展查驗，發覺DW1損壞，用同樣型號管換掉后，常見故障清除。
例2、拿手觸摸金屬片，其控制面板上顯示燈一直亮，燈泡沒亮
剖析維修：該常見故障狀況表明觸摸電源開關處在失摔情況。依據其原理剖析，分辨是之后級開啟控制回路的電阻器R3、R4、電容器C3毀壞。用數字萬用表對這好多個元器件展開查驗，沒有發現問題。再對場效應管IC1外部的別的元器件查驗，也沒出現異常。從而分辨足IC1毀壞，使用一塊CD4093四個二鍵入與非門換掉后，常見故障清除。
例3、控制面板上顯示燈亮，拿手觸摸金屬片后，燈泡亮，但其閃光時間短速度快
剖析維修：依據常見故障狀況剖析，分辨為按時電源電路的電容器C2或電阻器R2毀壞引起的。拆卸觸摸電源開關的后蓋板，先用數字萬用表立即線上查驗R2，與其說額定值值類似，可能是C2容積降低而致。然后把C2焊下，用同樣型號電容器換掉后，常見故障清除。
提不：二極管D5漏阻過大，也會導致按時減少的狀況。
例4、燈泡一直亮
剖析維修：依據常見故障狀況剖析，分辨常見故障為晶閘管MCR或四個整流二極管(D1—D4)穿透短路故障。拆卸觸摸電源開關的后蓋板，先用數字萬用表立即線上查驗MCR的極間電阻器，發覺其極間已穿透(短路故障)。用一個同樣型號晶閘管(MCR100-6)換掉后，常見故障清除。
