東芝3830電動剃須刀充電電源電路

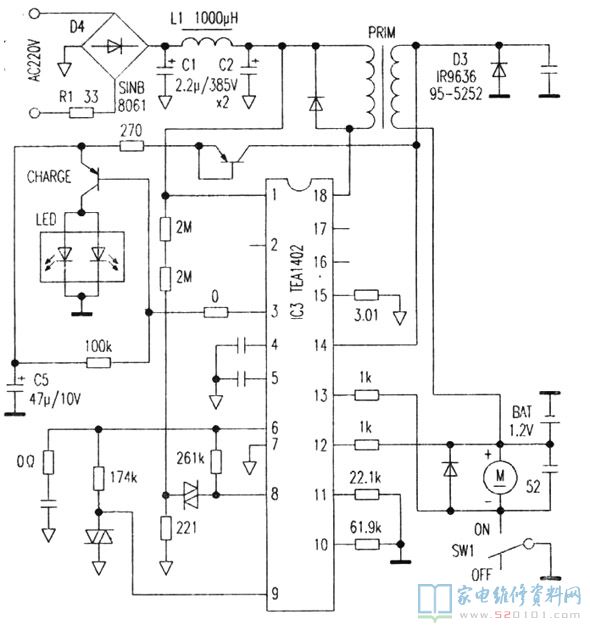

一、電路圖講解

電壓經整流器堆D4(S1NB8061)整流，經過C1(2.2uF/385V)、L1(1000uH)、C2(2.2uF/385V)構成的π型低通濾波器過濾后，在C2正極端化發生了約320V直流電電壓，該電壓一路經開關變壓器(PRIM)初中級繞阻加至IC3的18腳，另一路做為內部運行電壓加至IC3的①腳，IC3內部開關電源電路工作中后，電流量穿過PRIM初中級繞阻并造成感應電流，PRIM次級繞組磁感應的電壓經D3(IR9636)整流器、電容濾波后，造成充電電壓。該充電電壓一路加至IC3的14腳，另一路經貼片三極管、貼片式充電指示燈LED、電解電容器C5(47uF/10V)、電阻(100k)、貼片電阻(0Ω)構成的充電標示電源電路，由IC3的③腳開展操縱，作充電標示。

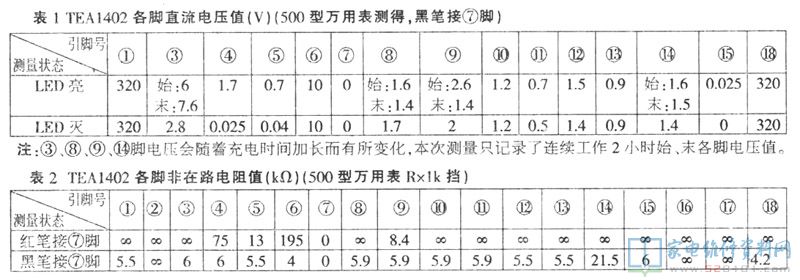

在用500型數字萬用表測下充電情況IC3各腳直流電電壓值，在精確測量其⑧、⑨腳電壓時，有時候充電指示燈會滅掉，這時，僅有關閉電源再插電后指示燈才會亮，可能⑧、⑨腳為電源電路維護端。IC3在充電指示燈亮、滅情況下的各腳直流電電壓見表1；非在路各腳對⑦腳電阻器電阻值見表2。

用數字示波器測出IC3⑤腳電壓波形最高值為1.2V、周期時間為22us的鋸齒形波，充電電壓(充電電池BAT正極端化或IC3 14腳)為電壓幅度值20V、占空比1us、周期時間22us的系列產品單脈沖串。

二、常見故障維修

最先測整流器堆D4、功率電阻R1(33Ω)、濾波電感L1一切正常。除此之外，電路板上除充電充電電池正極端化上有部分浸蝕外，別的各個地方均一切正常。用數字示波器測IC3⑤腳電壓波形峰峰值為1.4V、周期時間為22us的鋸齒形波，這表明IC3巳起振。

測BAT正極端化充電電壓在DC1．1V周邊起伏，且波形若隱若現，極不穩定。充電電壓不穩定，是否由過流檢驗電阻器電阻值不穩造成? 按照往年工作經驗，可能IC3 15腳的電阻3R01(3.01Ω)為過流檢驗電阻器易出常見故障。現測Ic3 15腳電壓波形單脈沖最高值為18V，很不穩定。關閉電源后松掉IC3 15腳測3R01電阻值果真不穩定，認真觀察發覺3R01兩邊變黑并有脫焊征兆。再次焊補后重試，一切正常，至此，常見故障清除。
