一、電路圖講解

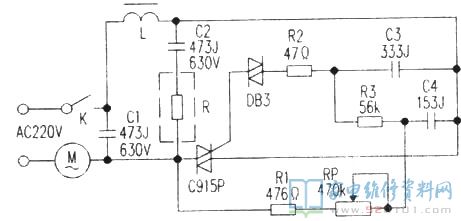

SA-700吸塵器電源電路見下面的圖所顯示，合上電源開關K大盤走勢電220V交流電流經電機M、R1及直滑式單聯電阻器RP對電容器C4電池充電，再經電阻器R3對C3開展電池充電，當C3兩直流電壓升到超出DB3的轉折點工作電壓而導通時，開啟C915P導通，電機M從而而得電迅速轉動。調整RP的電阻值可更改C915P晶閘管的導通角，進而完成對電機速率的調整，便于挑選對毛毯、衣服褲子、窗簾布等需要的除塵速率。圖內的C1、C2、R及L組成抗干擾性電源電路，濾掉電網的影響單脈沖，與此同時消除遠程服務器對電網的影響。

二、常見故障檢修

雖其印刷電路板因濕冷而短路故障，但系統檢測電機是完好無損的；雙向可控硅C915P等電子器件也一切正常，僅是融斷電阻R引路，用零歐姆電阻拆換，并將其電路板上的敷銅心線清除焊補。再清除電機并總體干躁等一系列解決后，該吸塵器恢復過來工作中。根據這一案例，表明平常對吸塵器的自然通風維護保養也是非常重要的。
