        輝煌牌386型電開水器革

        發布日期: 2021-12-23 17:56 瀏覽:128
        核心摘要:騰飛牌386型電開水器摒棄了傳統的單箱體生/開水相混的弊端,獨創雙箱體結構,采用沸騰壓力式煮水,保證生/開水分開,所以飲用的必然是開水,適用公共場所使用。一、煮水原理該電開水器主要技術參數:電源電壓A
        輝煌牌386型電開水器革除了傳統式的單殼體生/沸水相融的缺點,獨創性雙殼體構造,選用燒開工作壓力式煮水,確保生/沸水分離,因此食用的肯定是沸水,可用公共場合應用。


        一、煮水基本原理

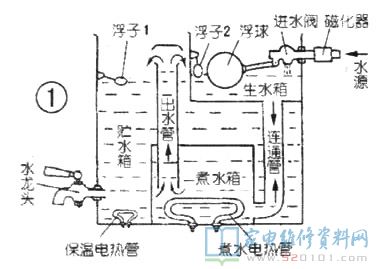

        該電開水器關鍵性能參數:電源電壓AC220V;煮水輸出功率3kW;保溫功率600W;儲水容積15L;水流量30L/h;尺寸長30cm×寬35cm×高60cm。整體構造及煮水基本原理示意圖如下圖1所顯示。

        輝煌牌386型電開水器革

        涼水水位線受水閥操縱,水被磁化后經水泵壓力開關操縱的水閥進到生水箱,經連通管抵達煮水箱,水位線做到設置深度時浮子2浮起,操縱煮水加熱管通電加熱器,涼水燒開后因為開水的比例比涼水輕,在蒸氣工作壓力的作用下經出水口壓至貯水箱,煮水箱里的標準氣壓被泄流,涼水填補入煮水箱,反復以上工作中全過程。初次全過程用時約10分鐘,之后約每2分鐘進行一次全過程,直到沸水貯水箱水滿才行。這時浮子1浮起煮水中止,保溫加熱管通電加熱器進到保溫情況,可供食用。


        二、電路圖講解

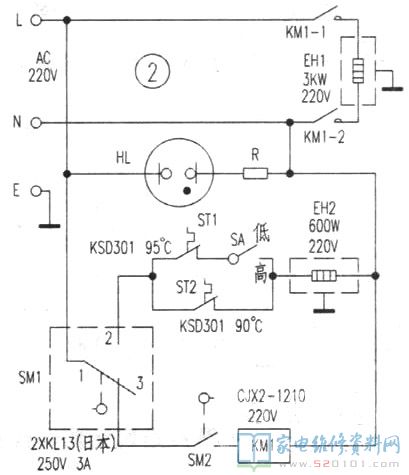

        該電開水器電路設計圖如下圖2所顯示,整體電源電路由煮水電路、保溫電源電路、少水維護電源電路等構成。

        輝煌牌386型電開水器革

        1.煮水電源電路

        接入220V交流電,指示燈HL照亮,表明電開水器插電工作中。當生水箱水位線做到設置深度時,浮子2浮起,撥動開關SM2合閉,直流接觸器KM1得電吸合,其常開觸點KM1-1、KM1-2合閉,煮水加熱管EH1加溫煮水,燒開的水被嵌進貯水箱可供食用。當沸水貯量做到設置深度時,浮子1浮起,撥動開關SM1接觸點1-3斷掉,KM1跳停釋放出來,KM1-1、KM1-2斷掉,斷開220V交流電,EH1中止煮水。此外,SM1接觸點1-2合閉,根據超低溫溫度控制器ST2接入保溫加熱管EH2開關電源,沸水進到保溫情況。

        沸水溫度可設定高溫(保溫溫度86℃~99℃)、超低溫(保溫溫度82℃-94'℃)兩擋,由溫度切換開關SA決策。合閉SA,高溫溫度控制器ST1起高溫保溫功效,斷掉SA,低媼溫度控制器ST2起超低溫保溫功效。位于高原地區地域熔點溫度稍低,挑選高溫擋會發生水沸不斷,應挑選超低溫擋。

        2.少水維護電源電路

        當水資源終斷時,浮子2下移,撥動開關SM2斷掉,直流接觸器KM1跳停釋放出來,其常開觸點KM1-1、KM1-2斷掉,煮水加熱管EH1終止加溫,避免空燒毀壞,做到少水維護的目地。


        三、高發常見故障檢修

        1.接入開關電源,指示燈亮,不煮水。

        顯示燈亮,開關電源一切正常。這時生水箱水滿后能聽見直流接觸器KM1吸合聲,表明控制回路工作中一切正常。用萬用表測量EH1兩邊間有220V工作電壓,分析判斷EH1很有可能燒毀。關閉電源后查驗EH1兩邊布線一切正常,精確測量EH1兩邊電阻器無窮,一切正常阻值約16Ω,從而確定,EH1燒毀,換用同規格型號加熱管,常見故障即清除。

        2.煮水不斷。

        當貯水箱水滿時,關鍵查驗浮子1是不是能浮起,若能浮起,再查驗撥動開關SM1,若能校準,則常見故障出在直流接觸器KM1,經查驗常開觸點KM1-1、KM1-2均燒蝕粘死,EH1一直接入220V開關電源造成上述常見故障。拆換KM1或拆廢棄直流接觸器的好接觸點來拆換。

        3.供電溫度低。

        依據常見故障狀況剖析,常見故障出在保溫電源電路。當貯水箱水滿時,浮干1應浮起,根據吸磁組織使撥動開關SM1-2合閉,EH2插電發燙。經查驗SM1、ST1、SA、ST2均一切正常,猜疑EH2很有可能燒毀,因此關閉電源精確測量EH2兩腳電阻器無窮,一切正常電阻器約81Ω,從而確定,EH2燒毀造成上述常見故障。拆換EH2使常見故障清除。

        4.水沸不斷。

        發生該常見故障,多是溫度控制器ST1(或ST2)在水沸時還處在合閉情況,表明該溫度控制器姿勢溫度較高,造成不可以斷掉EH2的開關電源造成上述常見故障。拆換ST1(KSD301/250V/5A/95℃)或ST2(KSD301/250V/5A/90℃),常見故障即清除。留意,拆換溫度控制器時,需要在接觸面積處涂少量傳熱硅酯,便于溫度控制精確。
