格力空調KYSK

一、電路圖講解

1．遙控接受與控制回路

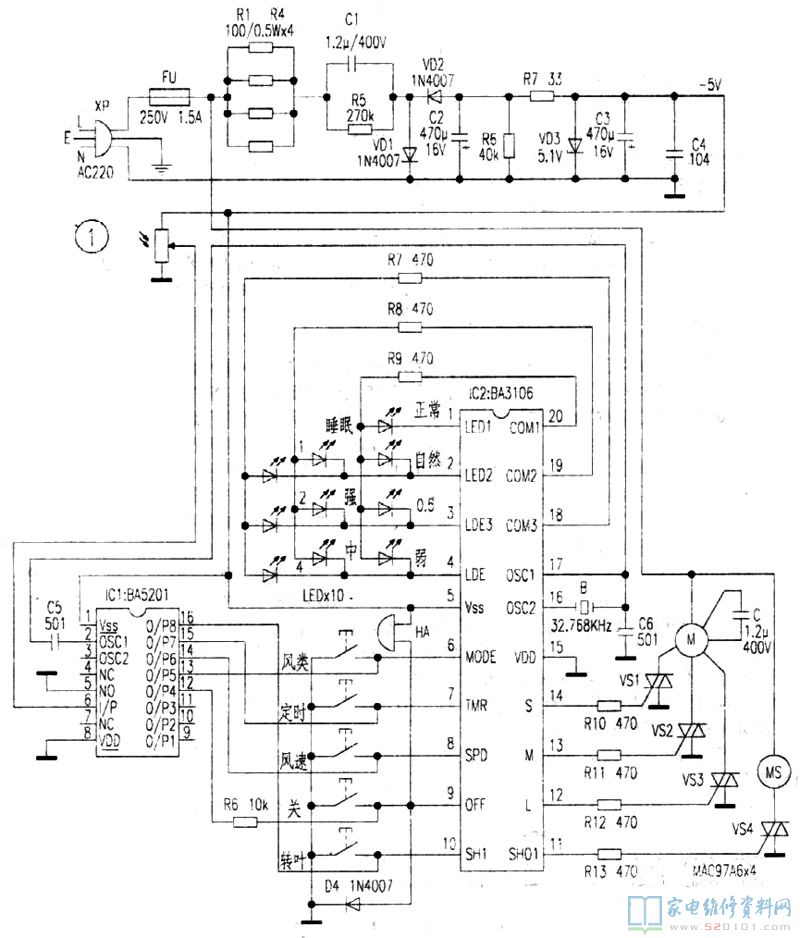

遙控接受與控制回路如下圖1所顯示。關鍵由三端紅外接收頭、遙控譯碼器電子器件IC1(BA5201)和風扇程序控制電子器件IC2(BA3106)等構成。

接入電壓后，220V交流電經電容器C1降血壓，VD1～VD2整流器，C2-C4過濾和VD3(5．1V)穩壓管后，導出-5V平穩直流電壓做為三端紅外接收頭及IC1、IC2的工作中開關電源。

當三端紅外接收頭接到紅外線單脈沖后，經內部外置電子器件將遙控編號數據信號變大，送至譯碼器電子器件IC1鍵入數據信號協調器⑥腳，經譯碼器后的數據信號各自經導出操縱端13腳(風類)、15腳(按時)、14腳(風力)、12腳(關)、16腳(轉葉)導出，隨后各自送至風扇程序控制電子器件IC2的相匹配功能鍵的⑥、⑦、⑧、⑨、⑩腳。IC2 17腳、16腳外接晶振電路B構成鐘表諧振電路。而且，震蕩電磁波經C5藕合至IC1②腳，做為IC1時鐘信號。
按“關”鍵：關閉風扇電機開關電源，風扇終止旋轉，控制回路修復靜止不動情況。按“風類”鍵：挑選風扇旋轉的類型．按一切正常風、吹風、睡眠質量風三擋循環系統方法挑選，相匹配的LED相對應照亮。按“風力”鍵：當風扇靜止不動時，按該鍵風扇就可以運行，風扇以中等速度運行可擴大運行扭矩，3秒后全自動修復到設置的弱風情況。當風扇處在運作情況時，按該鍵為風力挑選，風扇按弱、中、強三擋循環系統挑選，相匹配的LED相對應照亮。按“按時”鍵：用以沒定風扇的預設0．5、1、2、4鐘頭待機時間，相匹配的LED相對應照亮，最多按時時間應設7．5鐘頭。當風扇處在按時情況運作時，LED隨時間逐一滅掉而表明剩下的運轉時間，能清晰表明風扇還行運轉多久。按“轉葉”鍵：當風扇處在運轉情況時，按該鍵使同歩電機MS旋轉推動轉離心葉輪運轉，風扇按360°循環系統導向性排風。無源蜂鳴器導出：每按壓一次實際操作鍵，無源蜂鳴器即傳出“嘀”一聲響，表明鍵入實際操作合理。VS1～VS4為雙向可控硅，各自操縱風扇電機M、同歩電機MS的運行狀態。
2．遙控發送電源電路

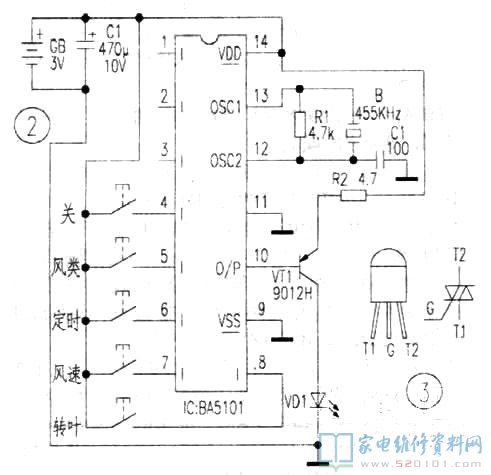

遙控發送電源電路如下圖2所顯示。由編號電子器件IC1(BA5101)和紅外發射管VD1構成。用充電電池GB(3v)向電源電路配電(電源電路不設電源總開關)，IC1 12、13腳外接晶振電路B構成規范震蕩器，造成455kHz震蕩工作頻率，分音器后為編號給予差分信號。IC1的①～③腳懸在空中未用，④、⑤、⑥、⑦、⑧腳為編號鍵入端，各自引至：關、風類、按時、風力、轉葉等作用功能鍵。當按某一功能按鍵時，差分信號從⑩腳導出，立即推動電子管VT1，隨后由VT1促進紅外發射管VD1發送遙控紅外線單脈沖。

二、高發故障維修
高發故障可分電氣設備故障和機械設備故障兩大類，日常應用風扇，以電氣設備故障占多數見。
1．按一切功能按鍵，風扇不進到運行狀態。
剖析維修：此故障大多數是-5V電路有關元器件毀壞而致。拔掉電原電源插頭，擰松調節架兩側的相對高度調整卡緊螺絲，往上拔出來扇體，拆卸風扇前、后蓋板，卸掉線路板，接入交流電，精確測量穩壓極管VD3兩直流電壓為0V，表明-5V直流穩壓電源電源電路有故障。查驗FU末見燒壞，再查驗R1～R7、C1、VD3等元器件，發覺R7黑焦，經測已短路。換掉2W同電阻值新電阻器，精確測量VD3(-5V)兩直流電壓一切正常，按功能按鍵，風扇一切正常運轉，故障清除。
2．按遙控功能按鍵無反映，而風扇手動式鍵程序控制作用一切正常。
剖析維修：依據故障狀況剖析，故障出在遙控發送電源電路或接受電源電路。精確測量充電電池3V工作電壓一切正常，觀查電池正、負級末見空氣氧化，與充電電池觸碰優良。遂查驗C1、IC3等有關電子器件，發覺VD1正端管腳脫焊，導致差分信號不可以向外發送造成上述故障，消除管腳金屬氧化物后再次焊牢，按遙控各功能按鍵，風扇一切正常運轉，故障清除。
3．風扇強風檔不轉，中、弱風擋均一切正常。
剖析維修：依據故障狀況剖析，故障局限性風扇強風檔控制回路中。拆卸后用輸電線短路VS3的T1與T2極．風扇馬上旋轉，表明風扇電機M一切正常，可能VS3短路。焊下VS3，雙向可控硅外觀設計及管腳排序如下圖3，將萬用電表放置Rx1擋，紅直流電流表接T1極，黑電筆接T2極，兩方面電阻器為無窮，隨后將T2極與G非常短接即離去G極。表針標示為約30Ω并維持，表明雙向可控硅開啟關斷，管道是好的。經精確測量，發覺R12已引路造成上述故障。拆換R12后插電調試，風扇大風運轉一切正常，故障清除。
4．風扇強、中、弱擋均不運行，但手撥扇葉能運行旋轉。
剖析維修：該故障多是電機M運行繞阻引路或啟動電容C無效而致。系統檢測運行繞阻電阻器一切正常，再測啟動電容徹底無容積，從而分辨，C無效不可以運行電機運轉。用CBB61型、1．2uF／400V電容器拆換后，風扇強、中、弱各擋運行運轉，故障清除。
5．轉離心葉輪不轉。
剖析維修：依據故障狀況剖析，可能是轉葉控制回路有故障。查驗R13、VS4均一切正常，精確測量同歩電機MS兩邊有220V交流電流，猜疑MS燒毀。關閉電源，用Rx1k擋精確測量MS兩邊電阻測量無窮，一切正常電阻器約13k，確定MS繞阻短路造成上述故障。用TYD-49型、5r／min稀土永磁同歩電機拆換，故障即清除。
6．風扇能旋轉，但轉速比比較慢，比較嚴重時不轉。
剖析維修：此故障歸屬于機械設備故障，多是風扇使用年限較長，電機M含油軸承比較嚴重缺油與電機轉子潤化欠佳而致。拆卸電機前后左右殼，抽出來電機轉子，卸掉傳動軸兩邊滌綸平墊圈后，用面料蘸車用汽油將傳動軸、含油軸承、平墊圈的油污抹拭整潔，再用M5(06#)金相砂紙打磨拋光傳動軸和滾動軸承內螺紋，隨后用車用汽油再度抹整潔，引入汽車機油裝好電機，轉動扇葉靈便旋轉且有回倒慣性力，就可以資金投入一切正常應用。
7．同歩電機能旋轉，轉離心葉輪跑偏不轉。
剖析維修：該故障核查是轉離心葉輪中間的U形十字槽所有碎裂，沒法與同歩電機導出軸卡緊，轉軸喪失旋轉扭矩造成上述故障。換掉新的轉離心葉輪后轉葉旋轉一切正常。
