一、電路圖講解

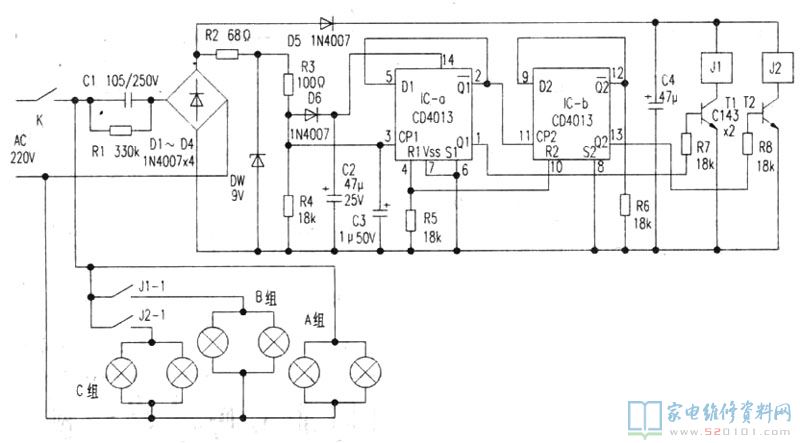

依據實體制作的原理圖,如下圖所示(圖內元器件識別碼為文中小編所加),電源電路關鍵元器件為雙D觸發器CD4013,電源電路連接成2個雙穩態電源電路。
閉合電源總開關K,220V交流電流經C1、R1降血壓,D1~D4橋式整流后分成雙路,一路經D5給汽車繼電器J1、J2配電;另一路經R2過流保護、DW穩壓管、C2過濾后獲得9V工作電壓給IC配電,這時a、b兩觸發器Q1、Q2端均為低電頻,J1、J2不姿勢,其常開觸點斷開,B、C組燈均處在關閉電源情況,僅A組燈照亮。斷開K后第二次閉合K時,因為D6的隔離作用,C2在K斷開到閉合這一短期內內遲緩充放電,保持兩雙穩態觸發器情況不會改變。在K閉合一瞬間,C3被電池充電,C3上的工作電壓快速升高,CP1被上升沿單脈沖開啟,a觸發器旋轉,Q1端由“0”變為“1”J1得電吸合,其常開觸點J1-1接入,與此同時Q1端由“1’'變為“0”。
因為CP2對降低沿單脈沖失效,故b觸發器情況不會改變,Q2端仍為“0”,這時A組燈和B組燈照亮。斷開K第3次閉合時,C3被電池充電,C3上的工作電壓快速升高,CP1被開啟,a觸發器旋轉,Q1由“1”變為“0”,J1關閉電源,其常開觸點J1-1斷開,B組燈滅掉。與此同時Q1端由“0”變為“1”,這一上升沿單脈沖加至CP2,b觸發器旋轉,Q2端由“0”變為“1”,J2得電吸合,其常開觸點J2—1接入,這時,A組燈和C組燈照亮。斷開K第4次閉合K時,CP1端繼續被開啟,a觸發旋轉,Q1端由“0”變為“1”,J1得電吸合,其常開觸點J1-1接入。Q1端由“1’’變為“0”,b觸發器仍保持原情況不會改變,Q2端為“1”,J2-1依然處在連接情況,A組燈、B組燈、C組燈全亮。如斷開K再閉合K時,則反復以上全過程。
二、常見故障維修
例1、除A組燈能照亮外,其他兩組燈均沒亮。
從塑料盒子中取下線路板觀查,發覺C1(105/250V)電容器已爆裂,用同規格型號電容器拆換后插電實驗,常見故障依然。查J1、J2均不可以一切正常吸合,測Q1、Q2端能正常導出高電平,從而猜測是三極管T1、T2毀壞。取出T1、T2檢測確損壞,拆換后常見故障清除。
例2、 A、B兩組燈能一切正常照亮,C組燈自始至終沒亮。
取下線路板觀查,發覺從J2常開觸點的變壓器接地線開焊,焊補后常見故障清除。
