遙控器風扇速率調節器具備以下優勢

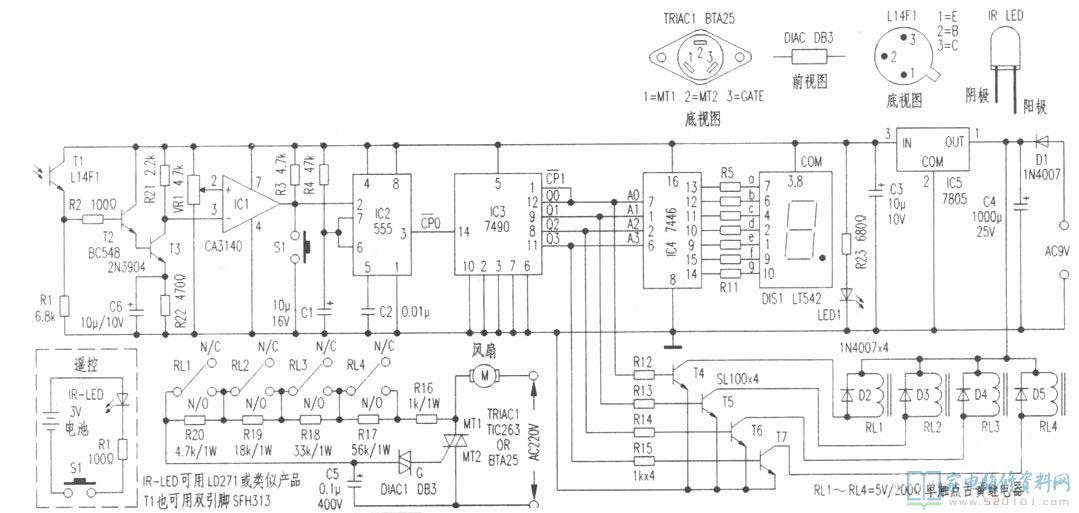

本電源電路如下圖所示所顯示，智能遙控器由IR LED、過流保護電阻R1、輕觸開關S1和3V充電電池構成。應用時只需將遙倥器指向紅外線接受探測器，按住S1、紅外線光線就投影至光電管T1上，經達林頓管對管T2、T3變大后送至比較器CA3140(IC1)，比較器導出的上沿就開啟多諧振蕩器555(IC2)，其工作頻率由R4、C1決策。IC2導出送至十進計數7490(IC3)，其導出分為雙路：一路送至顯示器驅動集成ic7446(IC4)，再用7段共負極LED表明需要的風速數據；另一路送往4只汽車繼電器推動電子管T4-T7，操縱4只汽車繼電器RL1～RL4，根據其接觸點使4只變速電阻R17～R20合閉，進而操縱晶閘管TIC263的導通角，使風扇速率隨便調節。這類計劃方案防止了選用耗電量的大功率電阻或沉重的環形變壓器。此電源電路的設計方案輸出功率容積達到5500瓦(220V/25A)，可以用以功率大的的風機等作風速調節。
